PROline Prosonic Flow 90/93 W/U/C
!
Endress+Hauser

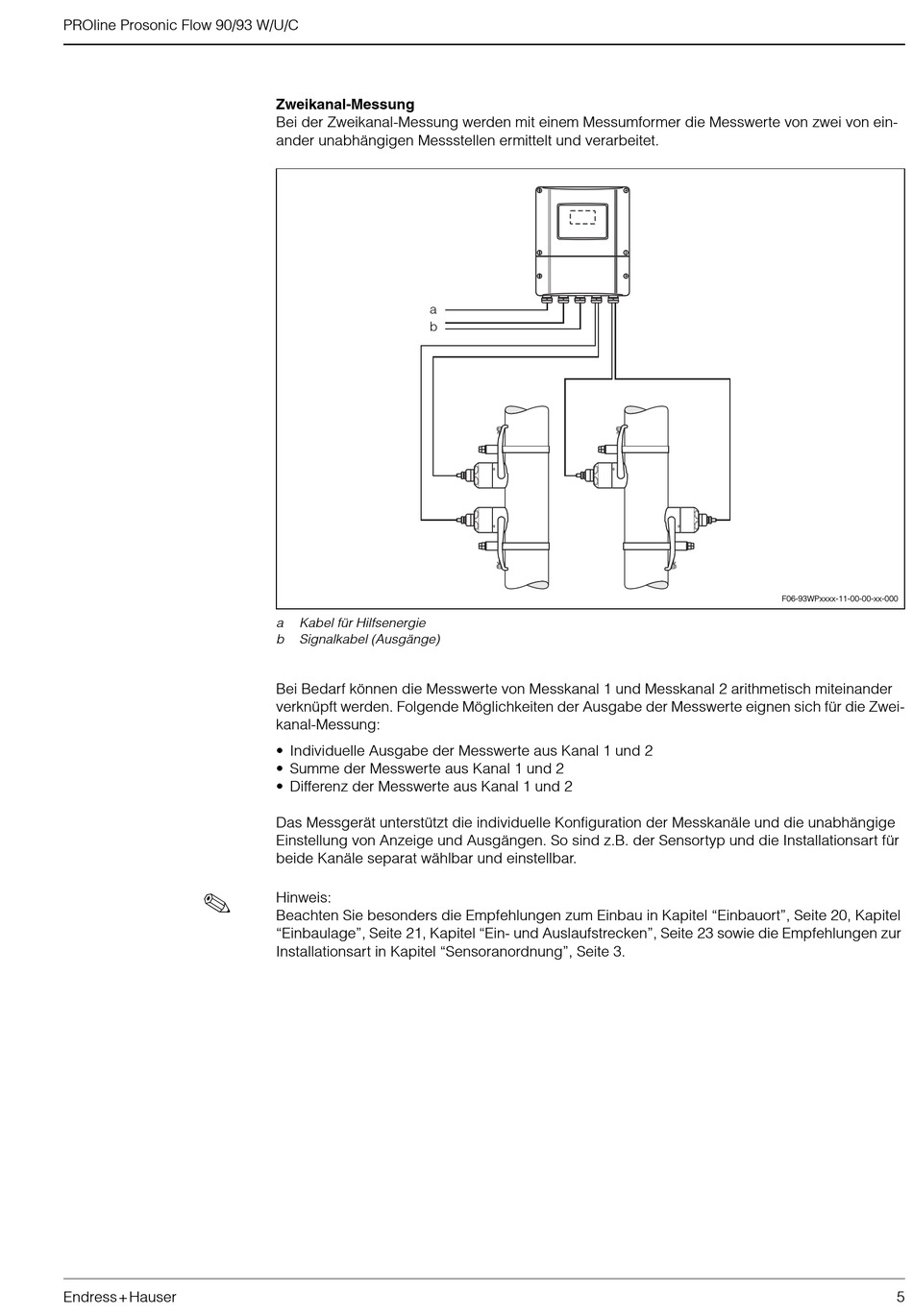

Zweikanal-Messung
Bei der Zweikanal-Messung werden mit einem Messumformer die Messwerte von zwei von ein-
ander unabhängigen Messstellen ermittelt und verarbeitet.
a
b
a Kabel für Hilfsenergie
b Signalkabel (Ausgänge)
Bei Bedarf können die Messwerte von Messkanal 1 und Messkanal 2 arithmetisch miteinander
verknüpft werden. Folgende Möglichkeiten der Ausgabe der Messwerte eignen sich für die Zwei-
kanal-Messung:
• Individuelle Ausgabe der Messwerte aus Kanal 1 und 2
• Summe der Messwerte aus Kanal 1 und 2
• Differenz der Messwerte aus Kanal 1 und 2
Das Messgerät unterstützt die individuelle Konfiguration der Messkanäle und die unabhängige
Einstellung von Anzeige und Ausgängen. So sind z.B. der Sensortyp und die Installationsart für
beide Kanäle separat wählbar und einstellbar.
Hinweis:
Beachten Sie besonders die Empfehlungen zum Einbau in Kapitel "Einbauort", Seite 20, Kapitel
"Einbaulage", Seite 21, Kapitel "Ein- und Auslaufstrecken", Seite 23 sowie die Empfehlungen zur
Installationsart in Kapitel "Sensoranordnung", Seite 3.
F06-93WPxxxx-11-00-00-xx-000
