Messprinzip
Systemaufbau Messsystem
2

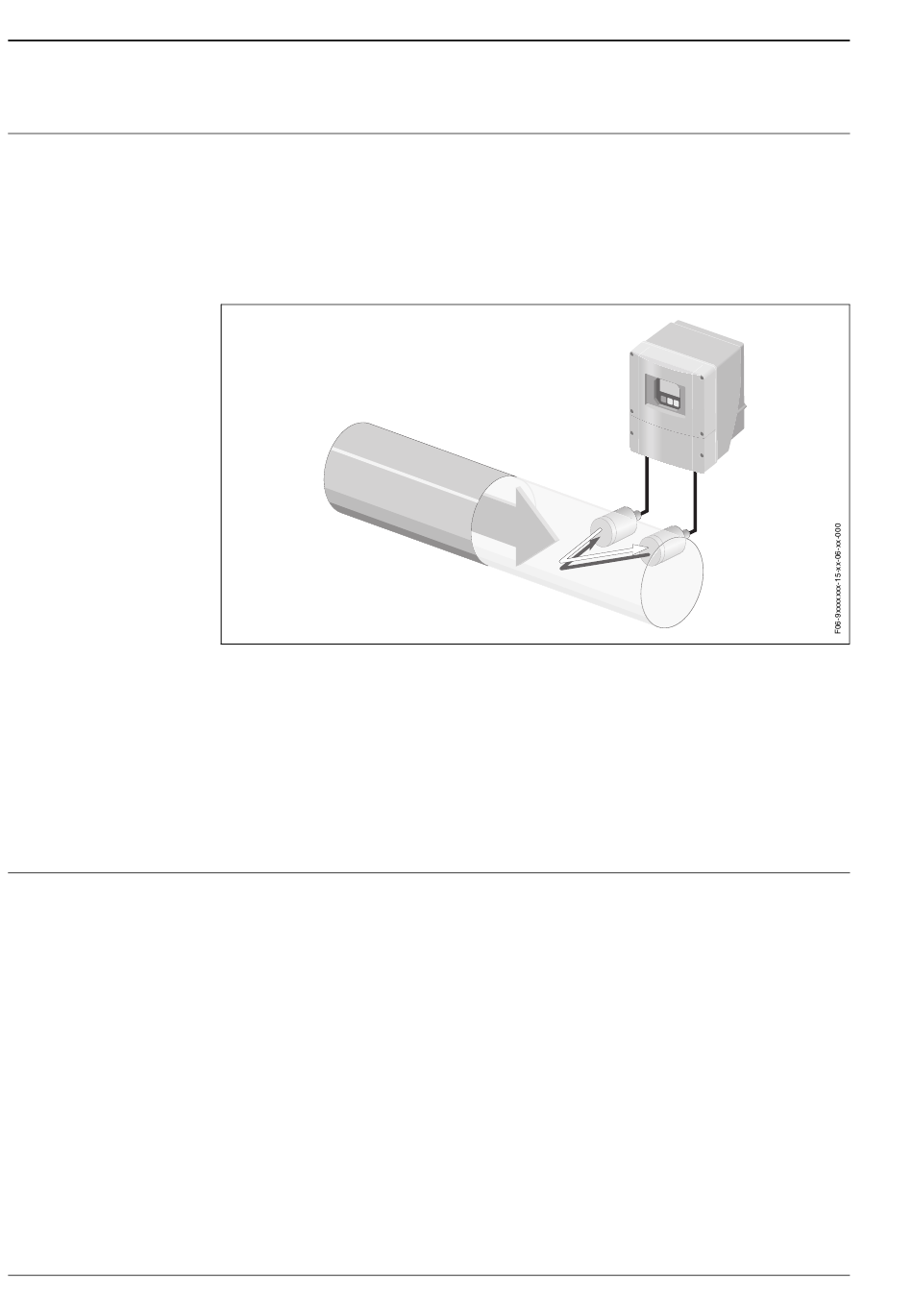

Arbeitsweise und Systemaufbau
Prosonic Flow arbeitet nach dem Laufzeitdifferenz-Messverfahren.
Hierbei wird ein akustisches Signal (Ultraschall) in beiden Richtungen von einem Messsensor
zum andern gesendet.
Da die Signalausbreitungsgeschwindigkeit der Schallwellen gegen die Durchflussrichtung gerin-
ger ist als in Durchflussrichtung, entsteht eine Laufzeitdifferenz. Diese Differenz ist direkt propor-
tional zur Durchflussgeschwindigkeit.
Prosonic Flow berechnet den Durchfluss aus dem Rohrquerschnitt und der gemessenen Laufzeit-
differenz.
v ~ ∆t
Q = v · A
v = Durchflussgeschwindigkeit
∆t = Laufzeitdifferenz
v = Volumendurchfluss
A = Rohrquerschnitt
Das Messsystem misst neben dem Volumenfluss auch immer die Schallgeschwindigkeit des
Messstoffs mit. Somit können zum Beispiel verschiedene Messstoffe unterschieden oder die
Messstoffqualität überwacht werden. Mit Hilfe der "Quick Setup"-Bedienung wird Prosonic Flow
vor Ort anwendungsspezifisch parametriert.
Das Prosonic Flow Ultraschall-Durchflussmesssystem besteht immer aus einem Messumformer
und den dazugehörenden Messsensoren. Alle Komponenten sind, je nach Einsatzanforderun-
gen, in unterschiedlichen Ausführungen erhältlich.
Der Messumformer dient zur Ansteuerung der Messsensoren. Die Elektronik und die Software im
Umformer dient zur Aufbereitung, Verarbeitung und Auswertung der Sensorsignale sowie zur
Umsetzung des Messsignales in die gewünschten Ausgangsgrössen.
Die Messsensoren arbeiten bidirektional als Schallgeber und Schallempfänger. Die elektrischen
Signale des Messumformers werden in den Messsensoren in ein Drucksignal umgewandelt und
umgekehrt.
Die unterschiedlichen Sensorvarianten von Ultraschall-Durchflussmessgeräten bieten je nach
Aufbau einzigartige Möglichkeiten in der Anwendung. Die Eigenschaften und Vorteile der ver-
schiedenen Ausführungen werden auf den nachfolgenden Seiten detailliert erläutert.
