Elektrischer Anschluss
Sensorkabelverbindung
Potenzialausgleich
!
Kabeleinführungen
18

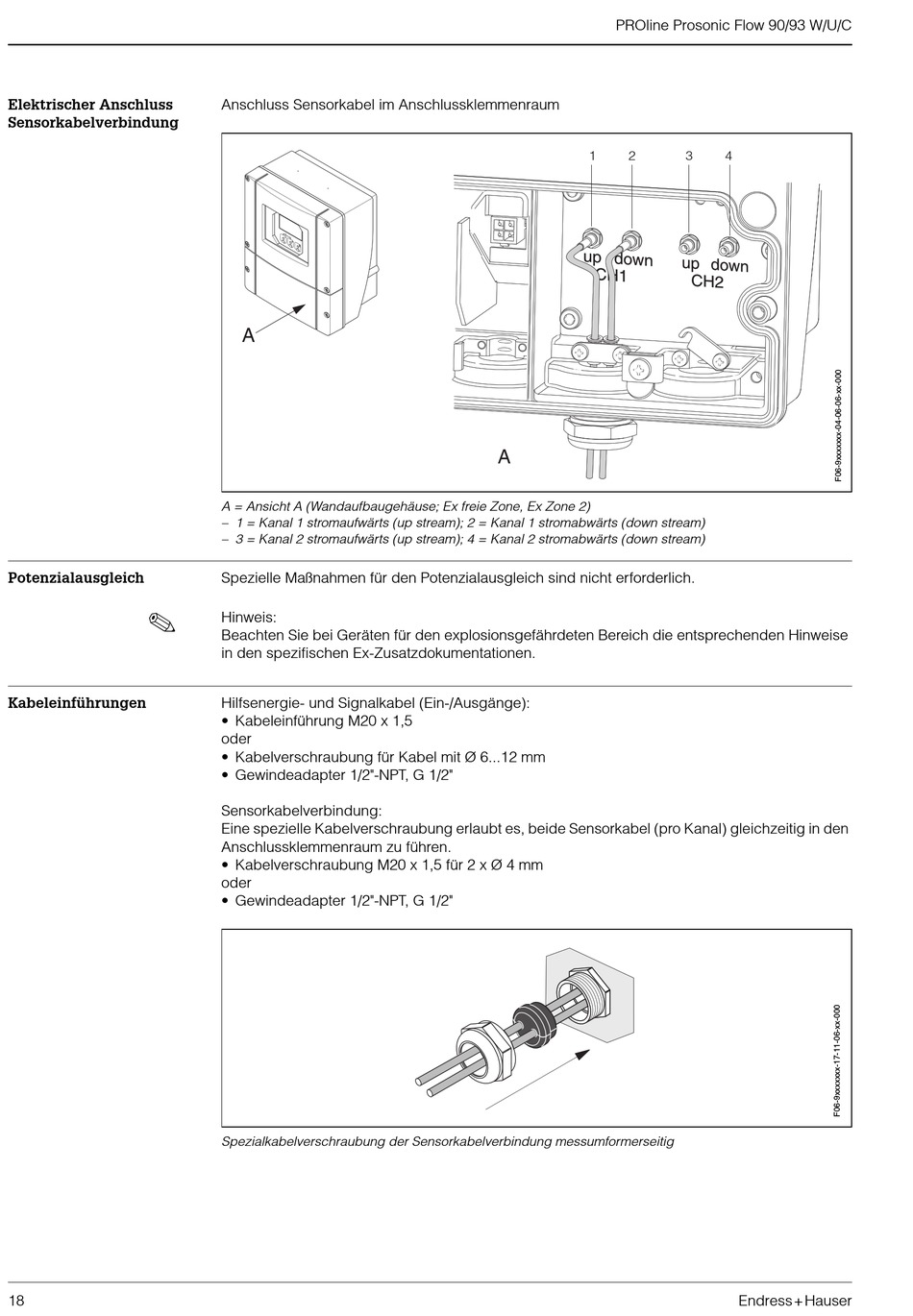

Anschluss Sensorkabel im Anschlussklemmenraum
A
A = Ansicht A (Wandaufbaugehäuse; Ex freie Zone, Ex Zone 2)
– 1 = Kanal 1 stromaufwärts (up stream); 2 = Kanal 1 stromabwärts (down stream)
– 3 = Kanal 2 stromaufwärts (up stream); 4 = Kanal 2 stromabwärts (down stream)
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Hinweis:
Beachten Sie bei Geräten für den explosionsgefährdeten Bereich die entsprechenden Hinweise
in den spezifischen Ex-Zusatzdokumentationen.
Hilfsenergie- und Signalkabel (Ein-/Ausgänge):
• Kabeleinführung M20 x 1,5
oder
• Kabelverschraubung für Kabel mit Ø 6...12 mm
• Gewindeadapter 1/2"-NPT, G 1/2"
Sensorkabelverbindung:
Eine spezielle Kabelverschraubung erlaubt es, beide Sensorkabel (pro Kanal) gleichzeitig in den
Anschlussklemmenraum zu führen.
• Kabelverschraubung M20 x 1,5 für 2 x Ø 4 mm
oder
• Gewindeadapter 1/2"-NPT, G 1/2"
Spezialkabelverschraubung der Sensorkabelverbindung messumformerseitig
PROline Prosonic Flow 90/93 W/U/C
1 2
A
3 4
