Fallleitungen
Der nachfolgende Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-
tung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die
Nennweite verhindern das Leerlaufen des Rohres während der Messung.

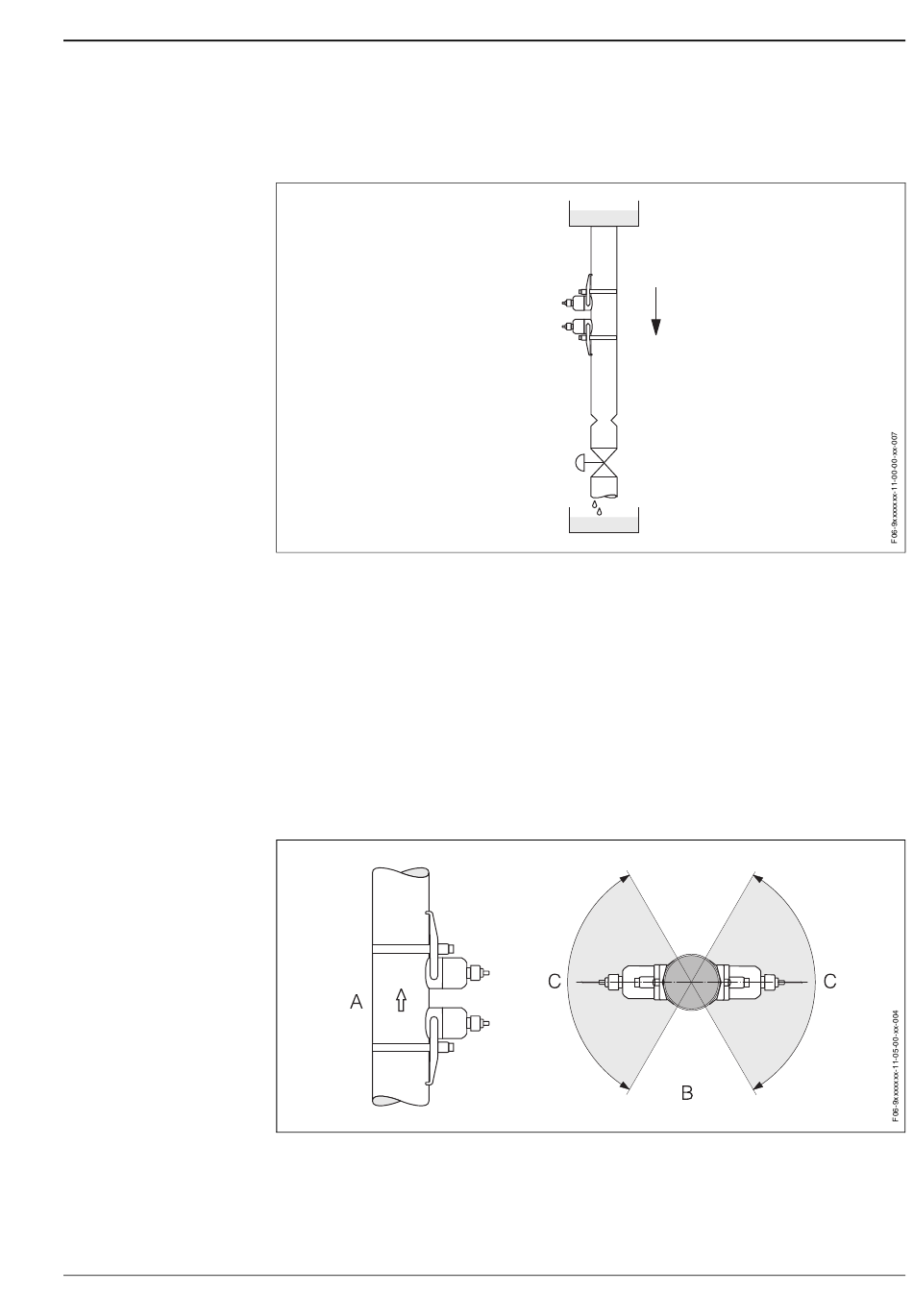

Einbau in eine Fallleitung (gilt für alle Sensorausführungen)
1 = Vorratstank, 2 = Messsensoren, 3 = Blende, Rohrverengung, 4 = Ventil, 5 = Abfüllbehälter
Einbaulage
Vertikal
Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht A). Mitgeführte Feststoffe sin-
ken nach unten. Gase steigen bei stehendem Messstoff aus dem Messsensorbereich. Die Rohr-
leitung kann zudem vollständig entleert und vor Ablagerungen geschützt werden.
Horizontal
Im empfohlenen Einbaubereich bei horizontaler Einbaulage (Ansicht B) können Gas- und Luftan-
sammlungen an der Rohrdecke sowie störende Ablagerungen am Rohrboden die Messung weni-
ger beeinflussen.
C = empfohlener Einbaubereich max. 120° (gilt für alle Sensorausführungen)
1
2
3
4
5
