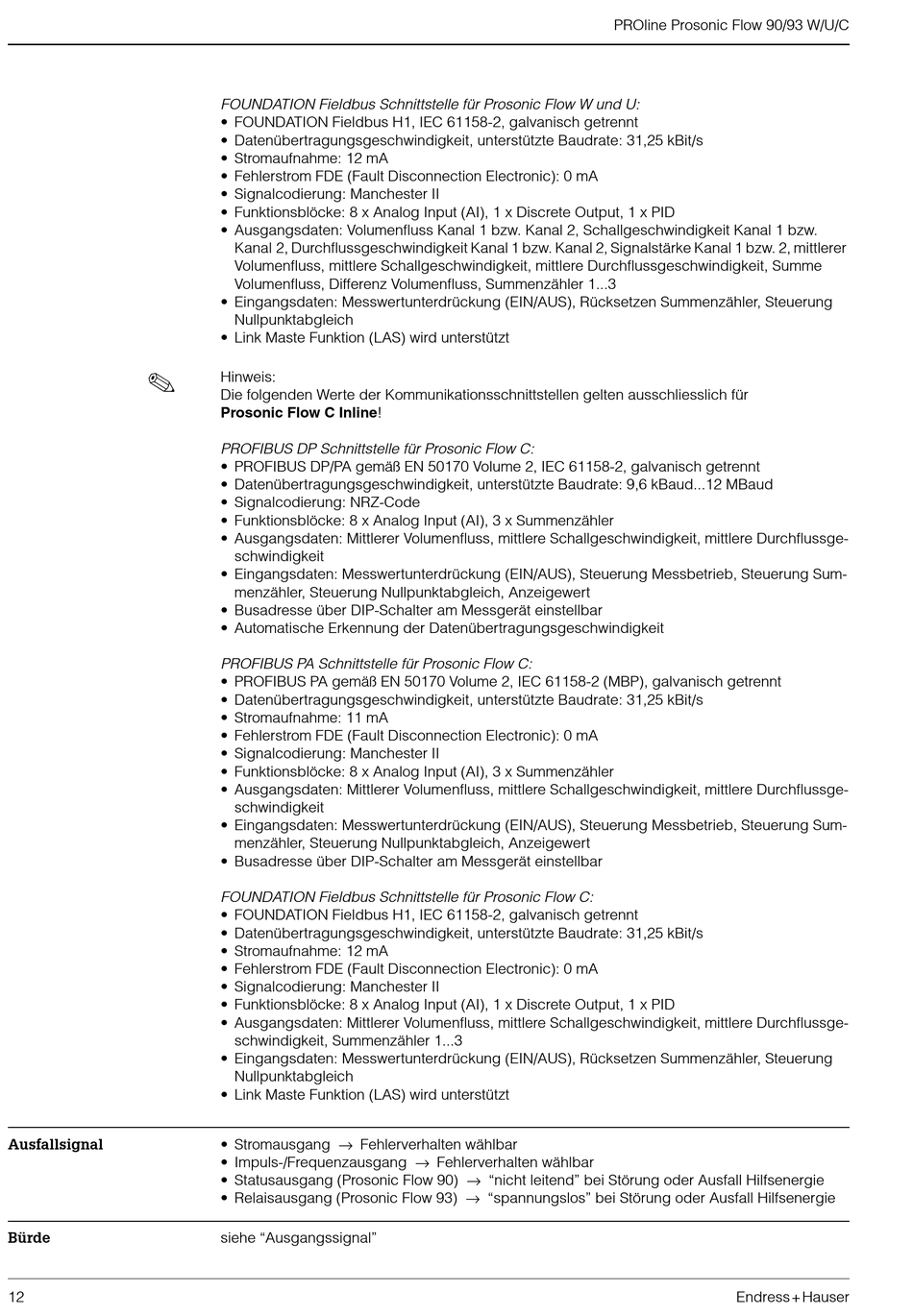

Ausfallsignal
Bürde
12
FOUNDATION Fieldbus Schnittstelle für Prosonic Flow W und U:
• FOUNDATION Fieldbus H1, IEC 61158-2, galvanisch getrennt
• Datenübertragungsgeschwindigkeit, unterstützte Baudrate: 31,25 kBit/s
• Stromaufnahme: 12 mA
• Fehlerstrom FDE (Fault Disconnection Electronic): 0 mA
• Signalcodierung: Manchester II
• Funktionsblöcke: 8 x Analog Input (AI), 1 x Discrete Output, 1 x PID
• Ausgangsdaten: Volumenfluss Kanal 1 bzw. Kanal 2, Schallgeschwindigkeit Kanal 1 bzw.
Kanal 2, Durchflussgeschwindigkeit Kanal 1 bzw. Kanal 2, Signalstärke Kanal 1 bzw. 2, mittlerer
Volumenfluss, mittlere Schallgeschwindigkeit, mittlere Durchflussgeschwindigkeit, Summe
Volumenfluss, Differenz Volumenfluss, Summenzähler 1...3
• Eingangsdaten: Messwertunterdrückung (EIN/AUS), Rücksetzen Summenzähler, Steuerung
Nullpunktabgleich
• Link Maste Funktion (LAS) wird unterstützt
Hinweis:
Die folgenden Werte der Kommunikationsschnittstellen gelten ausschliesslich für
Prosonic Flow C Inline!
PROFIBUS DP Schnittstelle für Prosonic Flow C:
• PROFIBUS DP/PA gemäß EN 50170 Volume 2, IEC 61158-2, galvanisch getrennt
• Datenübertragungsgeschwindigkeit, unterstützte Baudrate: 9,6 kBaud...12 MBaud
• Signalcodierung: NRZ-Code
• Funktionsblöcke: 8 x Analog Input (AI), 3 x Summenzähler
• Ausgangsdaten: Mittlerer Volumenfluss, mittlere Schallgeschwindigkeit, mittlere Durchflussge-
schwindigkeit
• Eingangsdaten: Messwertunterdrückung (EIN/AUS), Steuerung Messbetrieb, Steuerung Sum-
menzähler, Steuerung Nullpunktabgleich, Anzeigewert
• Busadresse über DIP-Schalter am Messgerät einstellbar
• Automatische Erkennung der Datenübertragungsgeschwindigkeit
PROFIBUS PA Schnittstelle für Prosonic Flow C:
• PROFIBUS PA gemäß EN 50170 Volume 2, IEC 61158-2 (MBP), galvanisch getrennt
• Datenübertragungsgeschwindigkeit, unterstützte Baudrate: 31,25 kBit/s
• Stromaufnahme: 11 mA
• Fehlerstrom FDE (Fault Disconnection Electronic): 0 mA
• Signalcodierung: Manchester II
• Funktionsblöcke: 8 x Analog Input (AI), 3 x Summenzähler
• Ausgangsdaten: Mittlerer Volumenfluss, mittlere Schallgeschwindigkeit, mittlere Durchflussge-
schwindigkeit
• Eingangsdaten: Messwertunterdrückung (EIN/AUS), Steuerung Messbetrieb, Steuerung Sum-
menzähler, Steuerung Nullpunktabgleich, Anzeigewert
• Busadresse über DIP-Schalter am Messgerät einstellbar
FOUNDATION Fieldbus Schnittstelle für Prosonic Flow C:
• FOUNDATION Fieldbus H1, IEC 61158-2, galvanisch getrennt
• Datenübertragungsgeschwindigkeit, unterstützte Baudrate: 31,25 kBit/s
• Stromaufnahme: 12 mA
• Fehlerstrom FDE (Fault Disconnection Electronic): 0 mA
• Signalcodierung: Manchester II
• Funktionsblöcke: 8 x Analog Input (AI), 1 x Discrete Output, 1 x PID
• Ausgangsdaten: Mittlerer Volumenfluss, mittlere Schallgeschwindigkeit, mittlere Durchflussge-
schwindigkeit, Summenzähler 1...3
• Eingangsdaten: Messwertunterdrückung (EIN/AUS), Rücksetzen Summenzähler, Steuerung
Nullpunktabgleich
• Link Maste Funktion (LAS) wird unterstützt
• Stromausgang → Fehlerverhalten wählbar
• Impuls-/Frequenzausgang → Fehlerverhalten wählbar
• Statusausgang (Prosonic Flow 90) → "nicht leitend" bei Störung oder Ausfall Hilfsenergie
• Relaisausgang (Prosonic Flow 93) → "spannungslos" bei Störung oder Ausfall Hilfsenergie
siehe "Ausgangssignal"
