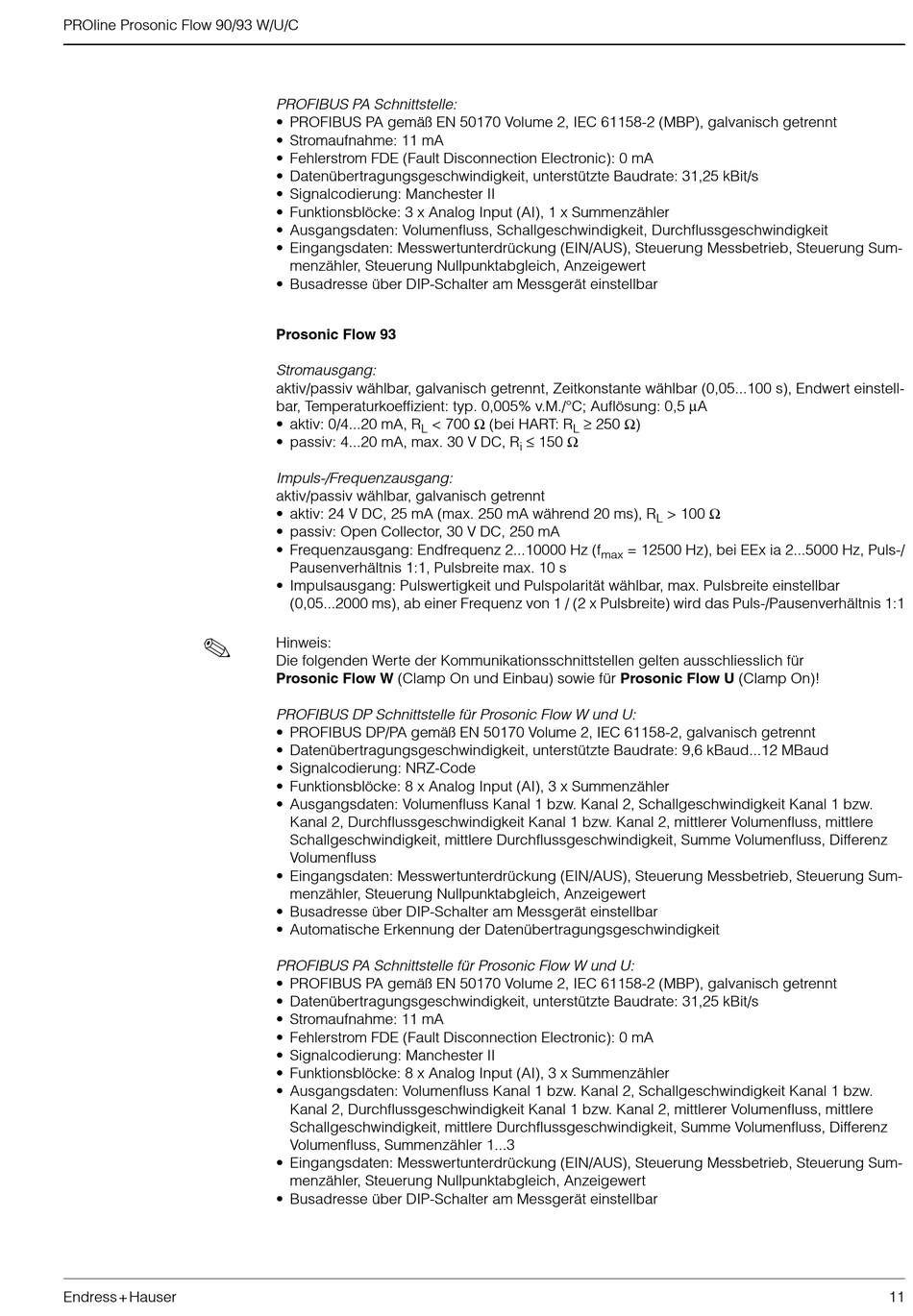

PROline Prosonic Flow 90/93 W/U/C
!
Endress+Hauser
PROFIBUS PA Schnittstelle:
• PROFIBUS PA gemäß EN 50170 Volume 2, IEC 61158-2 (MBP), galvanisch getrennt
• Stromaufnahme: 11 mA
• Fehlerstrom FDE (Fault Disconnection Electronic): 0 mA
• Datenübertragungsgeschwindigkeit, unterstützte Baudrate: 31,25 kBit/s
• Signalcodierung: Manchester II
• Funktionsblöcke: 3 x Analog Input (AI), 1 x Summenzähler
• Ausgangsdaten: Volumenfluss, Schallgeschwindigkeit, Durchflussgeschwindigkeit
• Eingangsdaten: Messwertunterdrückung (EIN/AUS), Steuerung Messbetrieb, Steuerung Sum-
menzähler, Steuerung Nullpunktabgleich, Anzeigewert
• Busadresse über DIP-Schalter am Messgerät einstellbar
Prosonic Flow 93
Stromausgang:
aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,05...100 s), Endwert einstell-
bar, Temperaturkoeffizient: typ. 0,005% v.M./°C; Auflösung: 0,5 µA
< 700 Ω (bei HART: R
• aktiv: 0/4...20 mA, R
L
• passiv: 4...20 mA, max. 30 V DC, R
Impuls-/Frequenzausgang:
aktiv/passiv wählbar, galvanisch getrennt
• aktiv: 24 V DC, 25 mA (max. 250 mA während 20 ms), R
• passiv: Open Collector, 30 V DC, 250 mA
• Frequenzausgang: Endfrequenz 2...10000 Hz (f
Pausenverhältnis 1:1, Pulsbreite max. 10 s
• Impulsausgang: Pulswertigkeit und Pulspolarität wählbar, max. Pulsbreite einstellbar
(0,05...2000 ms), ab einer Frequenz von 1 / (2 x Pulsbreite) wird das Puls-/Pausenverhältnis 1:1
Hinweis:
Die folgenden Werte der Kommunikationsschnittstellen gelten ausschliesslich für
Prosonic Flow W (Clamp On und Einbau) sowie für Prosonic Flow U (Clamp On)!
PROFIBUS DP Schnittstelle für Prosonic Flow W und U:
• PROFIBUS DP/PA gemäß EN 50170 Volume 2, IEC 61158-2, galvanisch getrennt
• Datenübertragungsgeschwindigkeit, unterstützte Baudrate: 9,6 kBaud...12 MBaud
• Signalcodierung: NRZ-Code
• Funktionsblöcke: 8 x Analog Input (AI), 3 x Summenzähler
• Ausgangsdaten: Volumenfluss Kanal 1 bzw. Kanal 2, Schallgeschwindigkeit Kanal 1 bzw.
Kanal 2, Durchflussgeschwindigkeit Kanal 1 bzw. Kanal 2, mittlerer Volumenfluss, mittlere
Schallgeschwindigkeit, mittlere Durchflussgeschwindigkeit, Summe Volumenfluss, Differenz
Volumenfluss
• Eingangsdaten: Messwertunterdrückung (EIN/AUS), Steuerung Messbetrieb, Steuerung Sum-
menzähler, Steuerung Nullpunktabgleich, Anzeigewert
• Busadresse über DIP-Schalter am Messgerät einstellbar
• Automatische Erkennung der Datenübertragungsgeschwindigkeit
PROFIBUS PA Schnittstelle für Prosonic Flow W und U:
• PROFIBUS PA gemäß EN 50170 Volume 2, IEC 61158-2 (MBP), galvanisch getrennt
• Datenübertragungsgeschwindigkeit, unterstützte Baudrate: 31,25 kBit/s
• Stromaufnahme: 11 mA
• Fehlerstrom FDE (Fault Disconnection Electronic): 0 mA
• Signalcodierung: Manchester II
• Funktionsblöcke: 8 x Analog Input (AI), 3 x Summenzähler
• Ausgangsdaten: Volumenfluss Kanal 1 bzw. Kanal 2, Schallgeschwindigkeit Kanal 1 bzw.
Kanal 2, Durchflussgeschwindigkeit Kanal 1 bzw. Kanal 2, mittlerer Volumenfluss, mittlere
Schallgeschwindigkeit, mittlere Durchflussgeschwindigkeit, Summe Volumenfluss, Differenz
Volumenfluss, Summenzähler 1...3
• Eingangsdaten: Messwertunterdrückung (EIN/AUS), Steuerung Messbetrieb, Steuerung Sum-
menzähler, Steuerung Nullpunktabgleich, Anzeigewert
• Busadresse über DIP-Schalter am Messgerät einstellbar
≥ 250 Ω)
L
≤ 150 Ω
i
> 100 Ω
L
= 12500 Hz), bei EEx ia 2...5000 Hz, Puls-/
max
