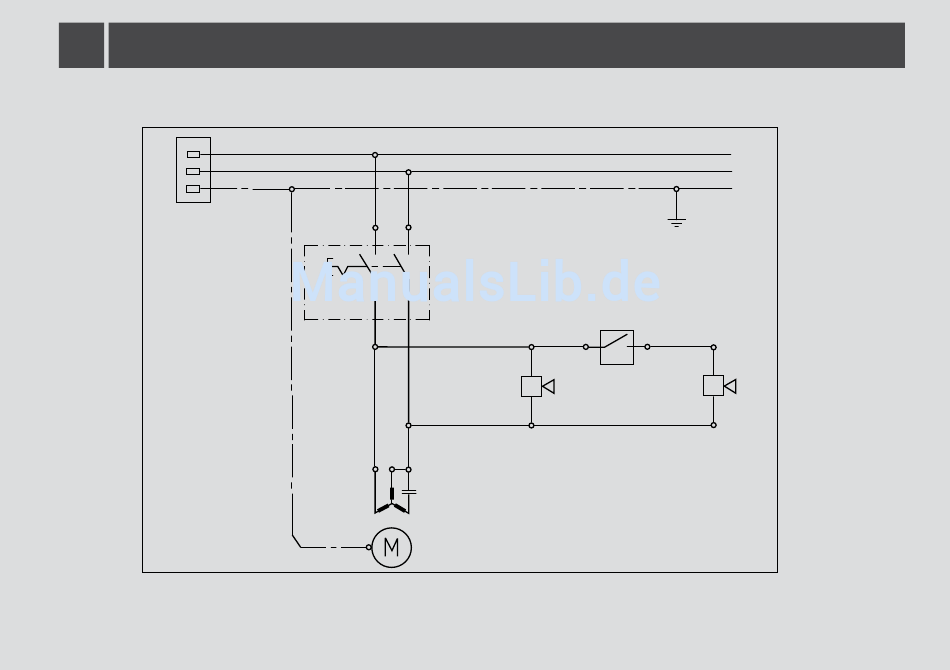

9. Schéma électrique
L1
N
PE
M = 1PH moteur
C1 = condensateur
S1 = interrupteur MARCHE/ARRET
1 2
S1
3 4
C1
P1 = capteur de pression
B1 = compteur des heures de service (AC)
H1 = avertisseur sonore (AC)
Gehäuse/housing/boitier
Carcasa/Obudowa
5 7 8
P1
B1
6 10
9
H1
