5.2 Montage des Unterbaus

Der Unterbau wird als vormontierte Einheit geliefert. Befestigen Sie den Unterbau auf dem filtoo,
indem Sie 8 Schrauben M6x12 verwenden, und die 8 Gewinde des filtoo nutzen. Die Montagepo-
sition können Sie der Abbildung entnehmen.
Der Arbeitsflächenaufsatz kann optional mit einem zusätzlichen Alu-
Gestrickfilter ausgestattet werden.
In diesem Fall ist bei der Montage gleichzeitig der Einsatzrahmen des Alu-Gestrickfilters zu mon-
tieren. Nutzen Sie in diesem Fall die 8 längeren Schrauben M6x16.

5.3 Optionaler Alu-Gestrickfilter

Der Arbeitsflächenaufsatz kann optional mit einem zusätzlichen Alu-
Gestrickfilter ausgestattet werden.
Klappen Sie in diesem Fall die Arbeitsfläche hoch, und setzen Sie den Alu-Gestrickfilter in den
Einsatzrahmen.
BA_Arbeitsflächenaufsatz_filtoo_151215_D.doc 6

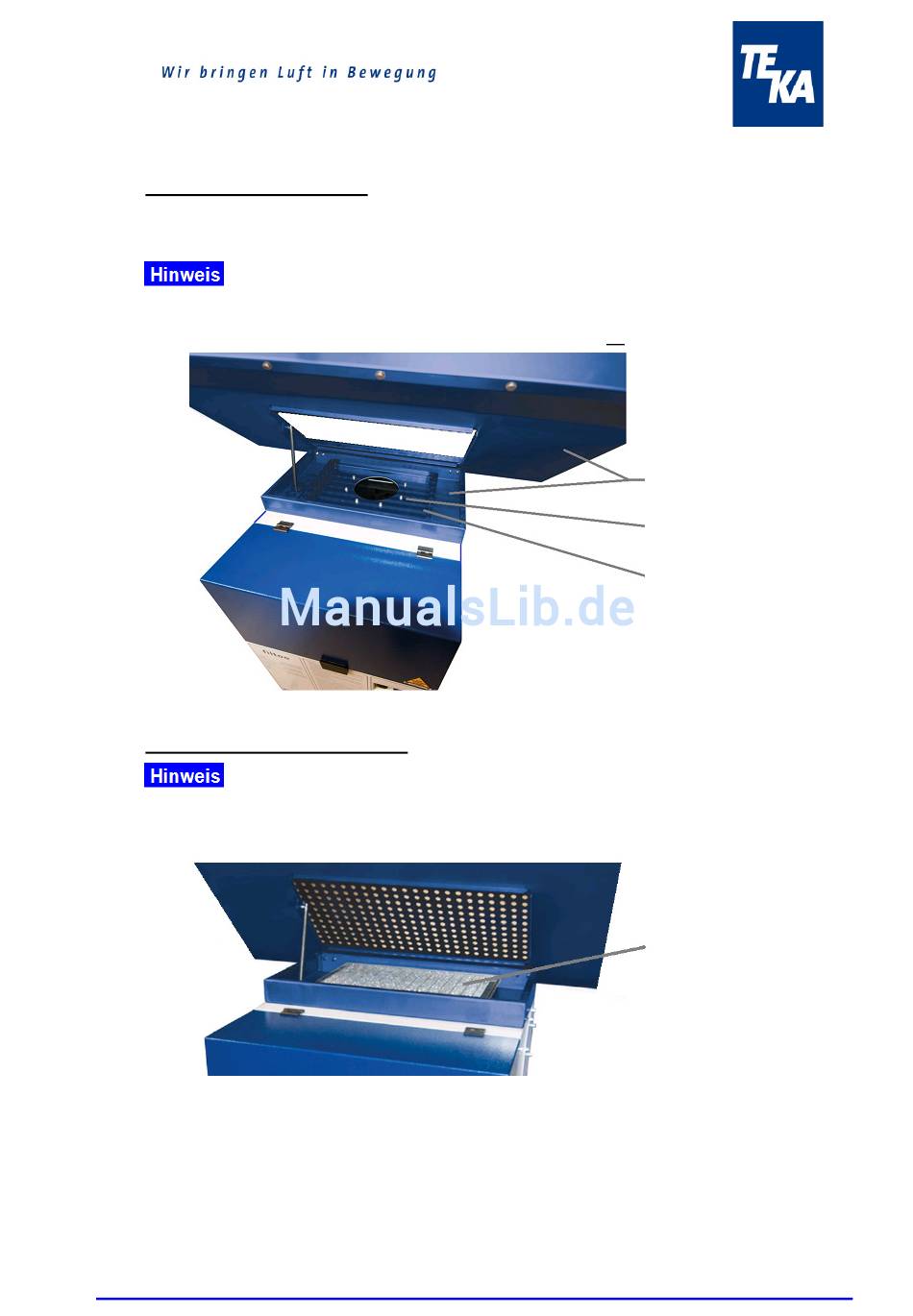

Vormontierter Unterbau
8x Schrauben M6x12
(M6x16)
(Optionaler Alugestrick-
Einsatzrahmen)
Alu-Gestrickfilter
