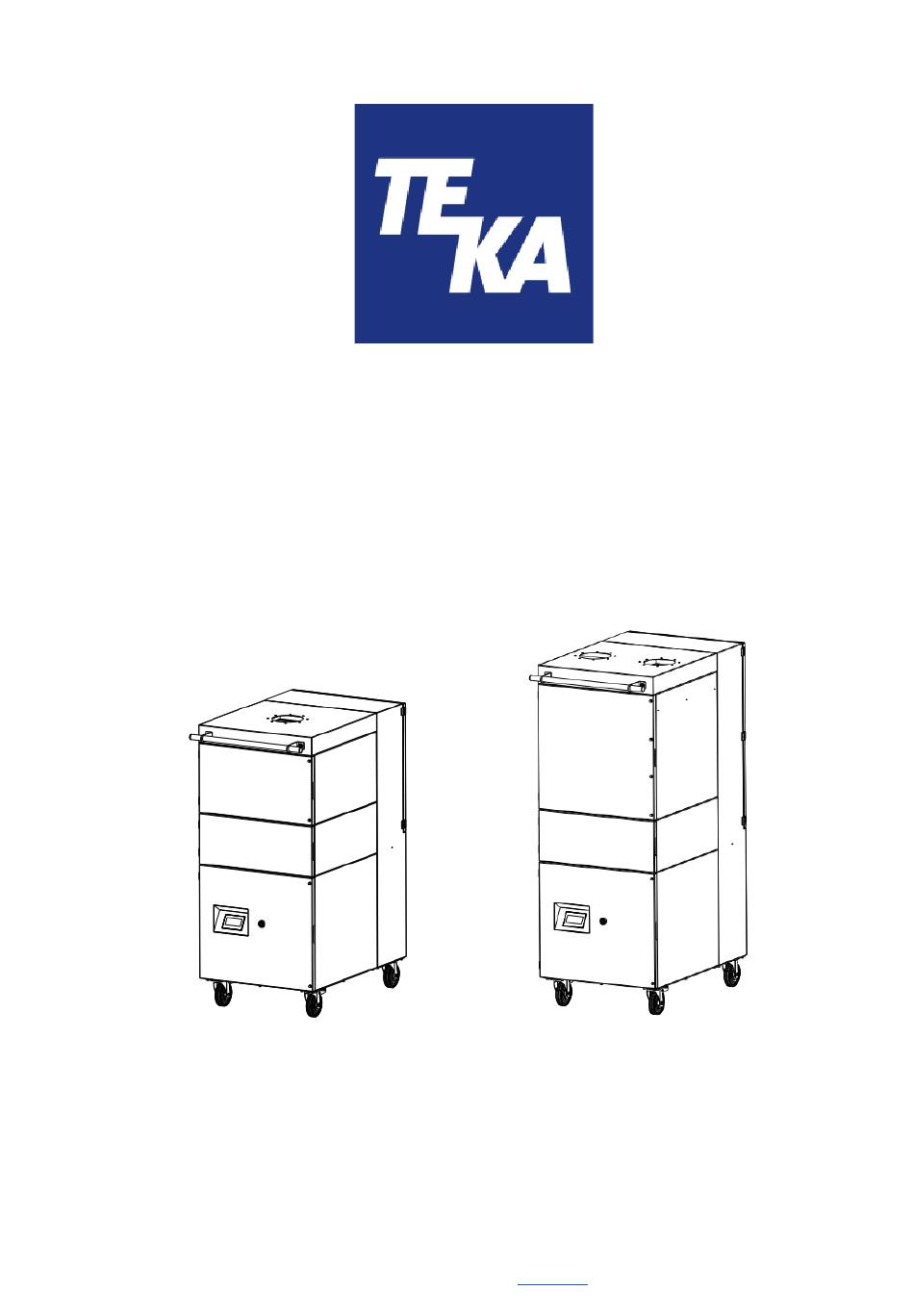

- Seite 1 Betriebsanleitung (Original) CartMaster 1 IFA CartMaster 2 IFA TEKA Absaug- und Entsorgungstechnologie GmbH, Millenkamp 9, D-48653 Coesfeld, Tel.: +49 2541-84841-0, E-Mail: info@teka.eu, www.teka.eu...
- Seite 2 Inhaltsverzeichnis 1 Allgemeines 2 Beschreibung der Anlage 2.1 Darstellung der Anlage 2.2 Funktionsweise der Anlage 2.3 Bestimmungsgemäße Verwendung 2.4. Restrisiko 3 Sicherheitshinweise 3.1 Definition der Gefahrensymbole 3.2 Allgemeine Sicherheitshinweise 4 Lagerung, Transport, Montage 5 Inbetriebnahme 5.1 Anschluss eines Erfassungselements 5.2 Elektrischer Anschluss 5.3 Beschichten der Filterpatronen mit Filterhilfsmittel 5.4 Anschluss der Druckluftversorgung 5.4.1 Druckluftanschluss für die Abreinigung der Filterpatronen...
- Seite 3 1 Allgemeines Herzlichen Glückwunsch zum Kauf des Produkts aus dem Hause TEKA. Unsere Ingenieure stellen durch kontinuierliche Weiterentwicklung sicher, dass unsere Filtersysteme dem neuesten Stand der Technik entsprechen. Trotzdem können Fehlanwendung oder Fehlverhalten zur Gefährdung Ihrer Sicherheit führen. Beachten Sie daher für einen gelungenen Einsatz der Filteranlage folgendes: Nur autorisiertes und unterwiesenes Personal darf für Transport, Bedienung, Wartung...
- Seite 4 2 Beschreibung der Anlage 2.1 Darstellung der Anlage Aufstellungsbeispiel: CartMaster 1 IFA: Z.Nr. 20062708 Pos.1 Bedienfeld der Steuerung Pos.7 Ausblasgitter Pos.2 Staubsammelgehäuse Pos.8 Netzkabel mit Netzstecker Pos.3 Filtergehäuse Pos.9 Einstecktülle für Druckluft Pos.4 Abreinigungsgehäuse Pos.10 Ablassventil für Druckluft Pos.5 Ventilatorgehäuse Pos.11...
- Seite 5 CartMaster 2 IFA: Z.Nr. 20061702 Pos.1 Bedienfeld der Steuerung Pos.7 Ausblasgitter Pos.2 Staubsammelgehäuse Pos.8 Netzkabel mit Netzstecker Pos.3 Filtergehäuse Pos.9 Einstecktülle für Druckluft Pos.4 Abreinigungsgehäuse Pos.10 Ablassventil für Druckluft Pos.5 Ventilatorgehäuse Pos.11 Lenkrolle Pos.6 Ansaugstutzen Pos.12 Signalhupe BA_CartMaster-1-und-2_IFA_20230808_DE 08.08.2023...
- Seite 6 2.2 Funktionsweise der Anlage Die Filteranlage dient dazu, schadstoffhaltige Luft (entsprechend der bestimmungsgemäßen Verwendung) abzusaugen und zu filtern. In der Filtersektion der Anlage wird die Luft an der Oberfläche der Filterpatronen gereinigt. Der abgeschiedene Staub wird in einem Staubsammelbehälter gesammelt. Eine automatische Filterüberwachung zeigt an, wann ein Reinigen oder Wechseln der Filter notwendig ist.
- Seite 7 3 Sicherheitshinweise 3.1 Definition der Gefahrensymbole Die Anlage ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei ihrer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter entstehen. Auch sind Beeinträchtigungen der Maschine und anderer Sachwerte möglich. Wir warnen in dieser Anleitung unter Anwendung entsprechender Hinweise.
- Seite 8 WARNUNG Gefahr durch Stromschlag. Der Betreiber hat dafür zu sorgen, dass elektrische Anlagen und Betriebsmittel nur von einer Elektrofachkraft oder unter Leitung und Aufsicht einer Elektrofachkraft errichtet, geändert und in Stand gehalten werden. Arbeiten Sie nicht an Bauteilen, wenn Sie nicht sicher sind, dass diese spannungsfrei sind.
- Seite 9 5 Inbetriebnahme WARNUNG Gefahren durch fehlerhaften Zustand der Anlage. Stellen Sie vor dem Betrieb der Anlage sicher, dass die in diesem Kapitel beschriebenen Inbetriebnahmen fertiggestellt sind. Vor dem Anschalten müssen alle Türen der Anlage geschlossen und alle erforderlichen Anschlüsse angebracht sein. Betreiben Sie die Anlage nicht, wenn Teile der Anlage fehlerhaft, nicht vorhanden oder beschädigt sind.
- Seite 10 5.2 Elektrischer Anschluss VORSICHT Gesundheitsgefährdung durch ungewollte Abreinigungsvorgänge. Schalten Sie die Steuerung erst ein, wenn die Anlage den betriebsfähigen Zustand hat. HINWEIS Möglicher Materialschaden durch falsche Anschlussspannung. Achten Sie beim Anschluss auf korrekte Spannungsversorgung. Beachten Sie die Angaben auf dem Typenschild. ●...
- Seite 11 5.4 Anschluss der Druckluftversorgung HINWEIS Die Druckluft muss trocken und ölfrei sein. Die Druckluftqualität muss gemäß ISO 8573-1:2010 mindestens erfüllen: [7:4:4] ➔ Partikelgröße: <40µm ➔ Drucktaupunkt: <= +3°C ➔ Ölgehalt: <=5mg/m³ 5.4.1 Druckluftanschluss für die Abreinigung der Filterpatronen Die Anlage verfügt über eine automatische Abreinigung der Filterpatronen. Die Abreinigung erfolgt pneumatisch über einen eingebauten Drucklufttank.
- Seite 12 6 Bedienung der Anlage 6.1 Beschreibung der Bedienelemente Steuerungsfunktionen, Programmeinstellmöglichkeiten, Menüführung, Fehlermeldungen etc. finden Sie in der gesondert beiliegenden Betriebsanleitung der Steuerung erklärt. Dort sind auch die Bedienelemente des Bedienfeldes erläutert. Bedienelemente für Status- und Fehlermeldungen Darstellung Benennung Beschreibung / Funktion Ein Ertönen signalisiert, dass die Anlage einen Fehler meldet.
- Seite 13 7 Wartung Der Betreiber ist entsprechend den nationalen Vorschriften zu Wiederholungs- und Funktionsprüfungen verpflichtet. Sofern nicht anderweitig durch nationale Verordnungen festgelegt, empfehlen wir regelmäßige Sicht- und Funktionsprüfungen der Anlage, wie im Kapitel “Wartungsintervalle“ aufgeführt. Das Kapitel “Wartungsintervalle” finden Sie am Ende dieses Dokuments. Dort sind auch die allgemeinen Wartungen (Sichtprüfung etc.) erläutert.
- Seite 14 7.1 Wartungszustand herstellen ● Schalten Sie die Anlage aus. Danach ist der Netzstecker zu ziehen. Sichern Sie die Anlage während der Zeit der Wartung gegen unbefugtes Wiedereinschalten. ● Trennen Sie den Druckluftschlauch der externen Druckluftversorgung von der Anlage. ● Entleeren Drucklufttank, indem das Ablassventil mittels geeignetem...
- Seite 15 7.2 Abreinigung der Filterpatronen VORSICHT Plötzlicher Druckluftstoß und große Staubaufwirbelung möglich, ausgelöst durch automatische Abreinigung bei geöffneter Wartungstür. Während des Anlagenbetriebs darf die Wartungstür des Filtergehäuses nicht geöffnet werden. Dies gilt ebenso im betriebsbereiten Zustand (Standby), denn auch hier besteht die Möglichkeit einer automatischen Abreinigung (Nachreinigung).
- Seite 16 7.3 Wechsel der Filterpatronen Ein Wechsel der Filterpatronen wird dann notwendig, wenn die Filterpatronen so sehr mit Schmutz gesättigt sind, dass trotz Abreinigung der Filteralarm in sehr kurzen Abständen oder dauerhaft wiederkehrt. (Der Filteralarm ist in Kapitel “Abreinigen der Filterpatronen” beschrieben.) VORSICHT Staubaufwirbelungen durch verunreinigte Filterpatronen möglich.
- Seite 17 ● Wir empfehlen, das Wechseln der Filterpatronen mit zwei Personen durchzuführen. ● Wir empfehlen, Schutzfolie auszulegen, um den Bereich um die Anlage sauber zu halten. ● Das Wechseln der Filterpatronen darf nur in gut belüfteten Räumen und mit entsprechender Atemschutzmaske erfolgen! Wir empfehlen: Atemschutzhalbmaske DIN EN 141/143 Schutzstufe P3.
- Seite 18 ● Stülpen Sie den Entsorgungs-Beutel über den Patronenhalter und die Filterpatrone. ● Hängen Sie den Patronenhalter aus den Patronenführungen aus. ● Entnehmen Sie den Patronenhalter mit der Filterpatrone und dem Entsorgungsbeutel aus dem Filtergehäuse. ● Heben Sie die Filterpatrone kurz an, um diese von dem Patronenhalter zu lösen.
- Seite 19 ● Bauen Sie zunächst alle Filterpatronen anhand der bisher genannten Schritte aus. ● Beginnen Sie erst dann mit dem Einbau der neuen Filterpatronen. Verwenden Sie nur TEKA Ersatzfilter. Ansonsten ist die korrekte Funktionsweise der Anlage nicht gewährleistet. BA_CartMaster-1-und-2_IFA_20230808_DE...
- Seite 20 ● Setzen Sie den Verdrängerkörper in die neue Filterpatrone ein, sodass die Schraube des Verdrängerkörpers durch die Öffnung im Boden der Filterpatrone gesteckt wird. Prüfen Sie, ob die Dichtung am Gewinde des Verdrängerkörpers anliegt, und ob diese unbeschädigt ist. Ansonsten muss eine Ersatz-Dichtung verwendet werden (siehe Ersatzteilliste).
- Seite 21 ● Schrauben Sie die Feststellschraube fest an. Wird die Feststellschraube nicht fest angezogen, dann wird die Dichtung auf der Oberseite der Filterpatrone möglicherweise nicht genügend angedrückt. ● Schließen Sie die Wartungstür. BA_CartMaster-1-und-2_IFA_20230808_DE 08.08.2023...
- Seite 22 Abreinigung der Filterpatronen noch etwa 5 Minuten, bevor Sie die Wartungstür öffnen. Stellen Sie bereits vor dem Entleeren des Staubsammelbehälters ein geeignetes Behältnis bereit (z.B. PE-Beutel). Beutel sind optional bei TEKA erhältlich, siehe Ersatzteilliste. Wir empfehlen, sich frühzeitig mit PE-Beuteln zu bevorraten.
- Seite 23 ● Legen Sie einen neuen Staubsammelbeutel in den Staubsammelbehälter, so dass der Beutel über den Rand des Staubsammelbehälters gestülpt ist. ● Schieben Sie den Staubsammelbehälter wieder in das Staubsammelgehäuse. ● Heben Hebevorrichtung mittels Drehen Stellschraube, so dass der Staubsammelbehälter dicht an das darüberliegende Gehäuse andrückt. ●...
- Seite 24 Druckluftschlauch von der Anlage getrennt werden. ● Stellen Sie genügend Filterhilfsmittel bereit. Wir empfehlen 10 gramm pro Quadratmeter Filterfläche zu verwenden. Filterhilfsmittel ist bei TEKA erhältlich (siehe Ersatzteilliste). ● Wählen Sie die Erfassungsstelle in der Saugleitung, welche den Filterpatronen am nächsten ist.
- Seite 25 8 Demontage / Entsorgung Die Demontage der Anlage darf lediglich durch authorisiertes Personal erfolgen. WARNUNG Gefahr durch Stromschlag. Vor der Demontage der Maschine ist diese vom Stromnetz und allen Versorgungsleitungen zu trennen. VORSICHT Staubaufwirbelungen durch abgelagerte Stäube möglich. Beim allen Arbeiten ist geeigneter Atemschutz bzw. Schutzkleidung zu tragen. Der Betreiber ist verpflichtet, den angesammelten Staub entsprechend den nationalen oder regionalen Vorschriften zu lagern und zu entsorgen.
- Seite 26 Eine Wieder-Inbetriebnahme des Gerätes darf nur erfolgen, wenn sichergestellt ist, dass die Filteranlage funktional dem ursprünglichen Zustand entspricht. Reparaturen dürfen nur durch TEKA-Mitarbeiter erfolgen, oder nach Rücksprache mit der TEKA-GmbH durch vom Betreiber authorisiertes Personal. Beachten Sie bei allen Reparaturen die Hinweise der Kapitel „Sicherheitshinweise“ und „Wartung“. Bei...
- Seite 27 Saugleistung zu gering Filterelement gesättigt. Filterpaket austauschen, Altfilter (Rauche werden kaum ordnungsgemäß entsorgen! abgesaugt). Filterelemente gesättigt, weil keine Druckluft anschließen. Druckluft angeschlossen ist. Beschädigung an den Erfassungselemente Erfassungselementen. austauschen. Der Motor dreht in falscher Das Drehfeld der Drehrichtung. Netz-Anschlußstelle ist zu ändern. Ansaugseite verengt.
- Seite 28 11 Technische Daten Variante CartMaster 1 IFA CartMaster 2 IFA Anschlussspannung Frequenz Stromart Motorleistung Luftvolumenstrom max. m³/h 1860 2500 Luftvolumenstrom m³/h 1210 2220 (möglicher Betriebspunkt) Luftvolumenstrom min. m³/h 1160 Unterdruck max. 2900 2800 Schutzart IP54 ISO-Klasse Filterfläche m² Schweißrauchabscheideklasse (nach EN ISO 21904-1 / -2)
- Seite 29 Diese Erklärung verliert ihre Gültigkeit, falls an der Maschine eine nicht mit dem Hersteller in schriftlicher Form abgestimmte Änderung vorgenommen wird. Bevollmächtigter für die Technische Dokumentation: TEKA Absaug- und Entsorgungstechnologie GmbH, Millenkamp 9, D-48653 Coesfeld (Jürgen Kemper, Geschäftsführer) Coesfeld, den 3. Januar 2023 BA_CartMaster-1-und-2_IFA_20230808_DE 08.08.2023...
- Seite 30 13 Einweisungsprotokoll Anlagen-Bezeichnung: CartMaster 1 - IFA / CartMaster 2 - IFA (Dieser Vordruck kann vom Betreiber zur Dokumentation der Einweisung seiner Mitarbeiter genutzt werden. Einweisungen dürfen nur von autorisiertem Personal durchgeführt werden. Beachten Sie hierzu die Hinweise im Kapitel „Sicherheitshinweise“.) Mit seiner Unterschrift bestätigt der Mitarbeiter, dass er in folgenden Punkten unterwiesen wurde: Einweisung erledigt...
- Seite 31 Wartungsarbeiten sind immer mit Hilfe eines Protokoll zu dokumentieren. Die Vorgehensweise dieser Wartungsmaßnahmen sind in Kapitel „Wartung“ beschrieben. Wartungsintervall Wartungsmaßnahme Kapitel von TEKA empfohlen vom Betreiber festgelegt Die Reinigung der Filterpatronen erfolgt automatisch durch die Abreinigung der Filterpatronen Filteranlage, und unterliegt daher keinem Wartungsintervall.
- Seite 32 14.2.1 Sichtprüfung der Anlage Sichtprüfung: Feststellung, dass keine sichtbaren sicherheitsrelevanten Mängel vorliegen. WARNUNG Gefahr durch betriebsbereiten Zustand der Anlage. Befolgen Sie die Vorgehensweise wie im Kapitel “Wartungszustand herstellen” beschrieben. Im Zuge der Sichtprüfung sind folgende Schritte auszuführen: ● Prüfen, ob alle benötigten Rohrleitungsteile, Kabelverbindungen, sowie Schläuche an der Filteranlage angeschlossen sind.
- Seite 33 14.2.3 Funktionsprüfung der Anlage HINWEIS Möglicher Materialschaden durch fehlerhaften Zustand der Anlage. Führen Sie vor der Funktionsprüfung der Anlage eine Sichtprüfung durch, wie in den vorhergehenden Kapiteln beschrieben. Ebenso müssen die Arbeiten wie im Kapitel “Inbetriebnahme” beschrieben fertiggestellt sein. Im Zuge der Funktionsprüfung sind folgende Schritte auszuführen: ●...
