Instrukcja obsługi - TEKA–filtoo
114

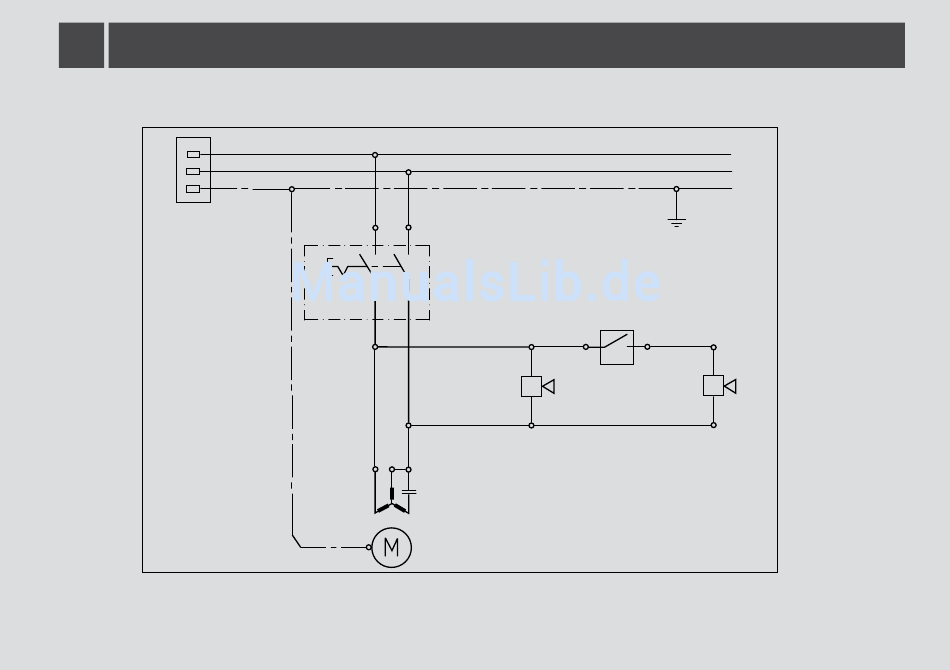

9. Schemat podłączeń elektrycznych
L1
N
PE
M = 1PH silnik
C1 = kondensator
S1 = włącznik/wyłącznik
1 2
S1
3 4
C1
P1 = czujnik ciśnienia
B1 = licznik godzin pracy (AC)
H1 = klakson
Gehäuse/housing/boitier
Carcasa/Obudowa
5 7 8
P1
B1
6 10
9
H1
