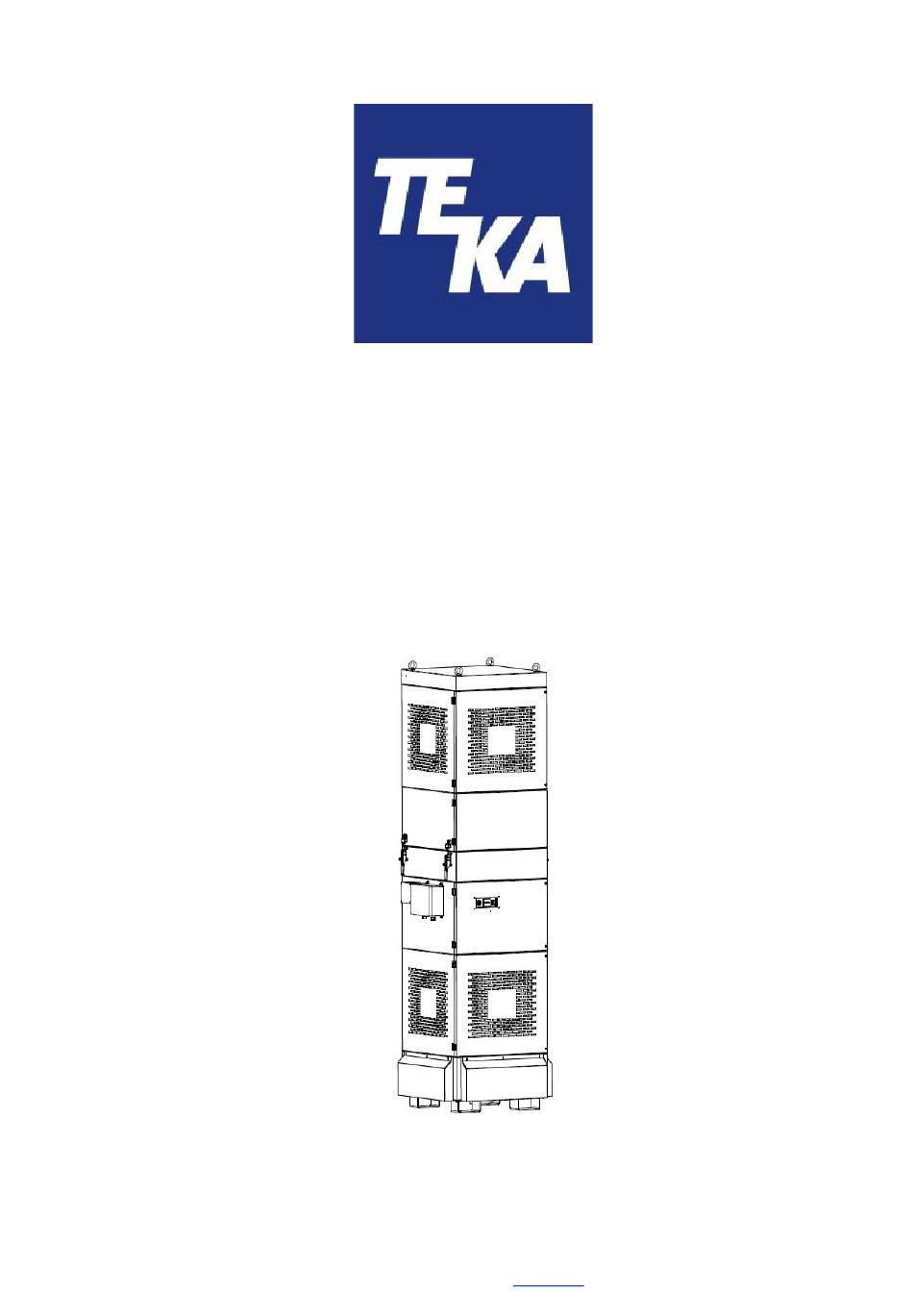

- Seite 1 Betriebsanleitung (Original) CleanAir-Cube TEKA Absaug- und Entsorgungstechnologie GmbH, Industriestraße 13, D-46342 Velen, Tel.: +49 2863-9282-0, E-Mail: info @ teka.eu , www.teka.eu...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeines 2. Beschreibung der Anlage 2.1. Darstellung der Anlage 2.2. Funktionsweise der Anlage 2.3. Bestimmungsgemäße Verwendung 2.4. Anlagen-Erweiterungen / Versionsunterschiede 3. Sicherheitshinweise 3.1. Definition der Gefahrensymbole 3.2. Allgemeine Sicherheitshinweise 4. Lagerung, Transport und Aufstellen der Anlage 5. Inbetriebnahme 5.1. -
Seite 3: Allgemeines
14.2.3. Elektrische Prüfung der elektrischen Leitungen und Erdungsverbindungen 1. Allgemeines Herzlichen Glückwunsch zum Kauf des Produkts aus dem Hause TEKA. Unsere Ingenieure stellen durch kontinuierliche Weiterentwicklung sicher, dass unsere Anlagen dem neuesten Stand der Technik entsprechen. Trotzdem können Fehlanwendung oder Fehlverhalten zur Gefährdung Ihrer Sicherheit führen. -
Seite 4: Beschreibung Der Anlage
2. Beschreibung der Anlage 2.1. Darstellung der Anlage Z.Nr. 17105704 Pos.1 Partikelfiltergehäuse Pos.6 TEKA AirController (optional) Pos.2 Ventilatorgehäuse Pos.7 Staplerkufen Pos.3 Ansauggehäuse Pos.8 Kranösen Pos.4 Abluftgehäuse Pos.9 Netzkabel mit Netzstecker Pos.5 Anfahrschutz Pos.10 Kniehebelverschluß BA_CleanAir-Cube_190926_DE 26.09.2019... -
Seite 5: Funktionsweise Der Anlage
Raumluftanlage persönliche Schutzmaßnahmen bis hin zur Einzelplatzabsaugung vorsehen muss. 2.4. Anlagen-Erweiterungen / Versionsunterschiede Die Anlage kann zusätzlich mit einer WLAN-Kommunikationslösung, dem “TEKA AirController”, ausgestattet werden. Wenn dies der Fall ist, ist die Funktionsweise des “TEKA AirController” in dessen separater Betriebsanleitung beschrieben. BA_CleanAir-Cube_190926_DE 26.09.2019... -
Seite 6: Sicherheitshinweise
3. Sicherheitshinweise 3.1. Definition der Gefahrensymbole Die Anlage ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei ihrer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter entstehen. Auch sind Beeinträchtigungen der Anlage und anderer Sachwerte möglich. Wir warnen in dieser Anleitung unter Anwendung entsprechender Hinweise. -
Seite 7: Lagerung, Transport Und Aufstellen Der Anlage
dass diese spannungsfrei sind. Trennen Sie falls notwendig das Gerät vom Stromnetz, und sichern Sie es gegen unbeabsichtigtes Wiedereinschalten. 4. Lagerung, Transport und Aufstellen der Anlage WARNUNG Verletzungsgefahr durch umstürzende oder nicht fest montierte Geräteteile bei Einlagerung und Transport. Die Anlage ist beim Einlagern und Transport gegen Umstürzen und Verrutschen zu sichern. Beim Heben und Absetzen darf niemand unter oder neben der Last stehen. -
Seite 8: Inbetriebnahme
5. Inbetriebnahme WARNUNG Gefahren durch fehlerhaften Zustand der Anlage. Stellen Sie vor dem Betrieb der Anlage sicher, dass die in diesem Kapitel beschriebenen Inbetriebnahmen fertiggestellt sind. Vor dem Anschalten müssen alle Türen der Anlage geschlossen und alle erforderlichen Anschlüsse angebracht sein. Betreiben Sie die Anlage nicht, wenn Teile der Anlage fehlerhaft, nicht vorhanden oder beschädigt sind. -
Seite 9: Bedienung Der Anlage
6. Bedienung der Anlage 6.1. Beschreibung der Bedienelemente Bedienelemente für die Anlagensteuerung Darstellung Benennung Beschreibung / Funktion AN-AUS-Schalter Mit diesem Schalter wird die Anlage ein- und ausgeschaltet. I m ausgeschalteten Zustand ist die Anlage n icht stromlos geschaltet. Anlage ... -
Seite 10: Wartung
7. Wartung Der Betreiber ist entsprechend den nationalen Vorschriften zu Wiederholungs- und Funktionsprüfungen verpflichtet. Sofern nicht anderweitig durch nationale Verordnungen festgelegt, empfehlen wir regelmäßige Sicht- und Funktionsprüfungen der Anlage, wie im Kapitel “Wartungsintervalle“ aufgeführt. Das Kapitel “Wartungsintervalle” finden Sie am Ende dieses Dokuments. Dort sind auch die allgemeinen Wartungen (Sichtprüfung etc.) erläutert. -
Seite 11: Wechseln Des Partikelfilters
● Ziehen Sie den Partikelfilter (siehe Kapitel 2.1) vorsichtig aus dem Gehäuse heraus. ● Schieben Sie den neuen Partikelfilter wieder in das Partikelfiltergehäuse. Verwenden TEKA Ersatzfilter. Ansonsten ist die korrekte Funktionsweise der Anlage nicht gewährleistet. ● Heben Sie die Hebevorrichtung mittels Drehen der Stellschraube, so dass der Partikelfilter dicht an das darüberliegende Gehäuse andrückt. -
Seite 12: Demontage / Entsorgung
Eine Wieder-Inbetriebnahme des Gerätes darf nur erfolgen, wenn sichergestellt ist, dass die Anlage funktional dem ursprünglichen Zustand entspricht. Reparaturen dürfen nur durch TEKA-Mitarbeiter erfolgen, oder nach Rücksprache mit der TEKA-GmbH durch vom Betreiber autorisiertes Personal. Beachten Sie bei allen Reparaturen die Hinweise der Kapitel „Sicherheitshinweise“ und „Wartung“. Bei... -
Seite 13: Ersatzteilliste
10. Ersatzteilliste Filterelemente Artikel-Nr. Partikelfilter “ F9” (592 x 592 x 300) 201702601 11. Technische Daten Anschlussspannung Frequenz Stromart Motorleistung 0,55 Stromaufnahme Luftvolumenstrom max. m³/h 8000 Abscheideleistung >99 Breite Tiefe Höhe 2778 Gewicht Schalldruckpegel dB(A) Zulässige Umgebungstemperatur °C +5 bis +35 Zulässige max. -
Seite 14: Eg Konformitätserklärung Nach Anhang Ii 1 A (2006/42/Eg)
Diese Erklärung verliert ihre Gültigkeit, falls an der Maschine eine nicht mit dem Hersteller in schriftlicher Form abgestimmte Änderung vorgenommen wird. Bevollmächtigter für die Technische Dokumentation: Abteilung Technik, TEKA GmbH, D-46342 Velen (Jürgen Kemper, Geschäftsführer) Velen, den 3. Januar 2019 BA_CleanAir-Cube_190926_DE 26.09.2019... -
Seite 15: Einweisungsprotokoll
13. Einweisungsprotokoll Anlagen-Bezeichnung : CleanAir-Cube (Dieser Vordruck kann vom Betreiber zur Dokumentation der Einweisung seiner Mitarbeiter genutzt werden. Einweisungen dürfen nur von autorisiertem Personal durchgeführt werden. Beachten Sie hierzu die Hinweise im Kapitel „Sicherheitshinweise“.) Mit seiner Unterschrift bestätigt der Mitarbeiter, dass er in folgenden Punkten unterwiesen wurde:... -
Seite 16: Wartungsintervalle
Wartungsarbeiten sind immer mit Hilfe eines Protokoll zu dokumentieren. Die Vorgehensweise dieser Wartungsmaßnahmen sind in Kapitel „Wartung“ beschrieben. Wartungsintervall Wartungsmaßnahme Kapitel von TEKA empfohlen vom Betreiber festgelegt Die Sättigung des Partikelfilters wird automatisch durch die Filteranlage überwacht, und unterliegt daher keinem Wechsel des Partikelfilters Wartungsintervall. -
Seite 17: Sichtprüfung Der Anlage
14.2.1. Sichtprüfung der Anlage Sichtprüfung: Feststellung, dass keine sichtbaren sicherheitsrelevanten Mängel vorliegen. WARNUNG Gefahr durch betriebsbereiten Zustand der Anlage. Befolgen Sie die Vorgehensweise wie im Kapitel “Wartungszustand herstellen” beschrieben. Im Zuge der Sichtprüfung sind folgende Schritte auszuführen: ● Prüfen aller elektrischen Erdungsverbindungen und Kabel auf sichtbare Beschädigungen. ●...
