Teka filtoo Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für filtoo:
- Bedienungsanleitung (15 Seiten) ,
- Bedienungsanleitung (126 Seiten)
Verwandte Anleitungen für Teka filtoo
Inhaltszusammenfassung für Teka filtoo

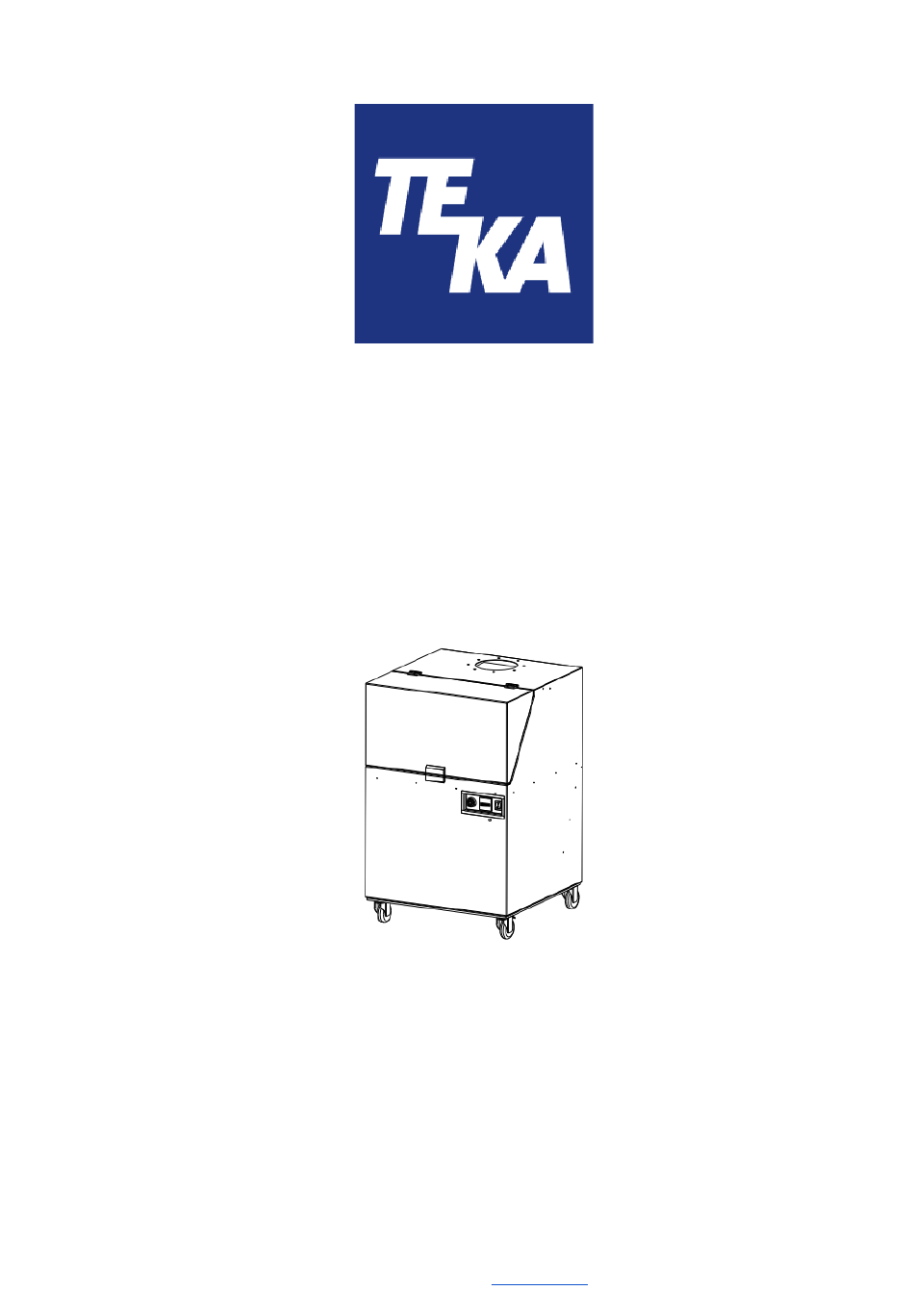

- Seite 1 Betriebsanleitung (Original) filtoo TEKA Absaug- und Entsorgungstechnologie GmbH, Millenkamp 9, D-48653 Coesfeld, Tel.: +49 2541-84841-0, E-Mail: info@teka.eu, www.teka.eu...
- Seite 2 Inhaltsverzeichnis 1. Allgemeines 2. Beschreibung der Anlage 2.1. Darstellung der Anlage 2.2. Funktionsweise der Anlage 2.3. Bestimmungsgemäße Verwendung 2.4. Restrisiko 3. Sicherheitshinweise 3.1. Definition der Gefahrensymbole 3.2. Allgemeine Sicherheitshinweise 4. Lagerung, Transport, Montage 5. Inbetriebnahme 5.1. Anschluss eines Erfassungselements 5.2. Elektrischer Anschluss 6.
- Seite 3 1. Allgemeines Herzlichen Glückwunsch zum Kauf des Produkts aus dem Hause TEKA. Unsere Ingenieure stellen durch kontinuierliche Weiterentwicklung sicher, dass unsere Anlagen dem neuesten Stand der Technik entsprechen. Trotzdem können Fehlanwendung oder Fehlverhalten zur Gefährdung Ihrer Sicherheit führen. Beachten Sie daher für einen gelungenen Einsatz der Anlage folgendes: Nur autorisiertes und unterwiesenes Personal darf für Transport, Bedienung, Wartung...
- Seite 4 2. Beschreibung der Anlage 2.1. Darstellung der Anlage Aufstellungsbeispiel: Z.Nr. 09482700 Pos.1 Filtergehäuse Pos.4 Ausblasgitter Pos.2 Wartungsklappe Pos.5 Netzkabel mit Netzstecker Pos.3 Ansaugstutzen Pos.6 Lenkrolle 2.2. Funktionsweise der Anlage Die Filteranlage dient dazu, schadstoffhaltige Luft (entsprechend der bestimmungsgemäßen Verwendung) abzusaugen und zu filtern. In der Filtersektion der Anlage werden zunächst die groben Staubpartikel am Grobfilter und am Vorfilter abgeschieden.
- Seite 5 2.3. Bestimmungsgemäße Verwendung Die Anlage ist bestimmt für die gewerbliche Nutzung. Wird die Anlage an einem öffentlich zugänglichen Ort aufgestellt, darf sie nur unter Aufsicht von vom Betreiber autorisiertem Personal betrieben werden. Die Filteranlage ist bestimmt zum Absaugen und Filtern von Stäuben und Rauchen, die beim thermischen Fügen und Trennen von Metallen entstehen.
- Seite 6 3. Sicherheitshinweise 3.1. Definition der Gefahrensymbole Die Anlage ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei ihrer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter entstehen. Auch sind Beeinträchtigungen der Anlage und anderer Sachwerte möglich. Wir warnen in dieser Anleitung unter Anwendung entsprechender Hinweise.
- Seite 7 WARNUNG Gefahr durch Stromschlag. Der Betreiber hat dafür zu sorgen, dass elektrische Anlagen und Betriebsmittel nur von einer Elektrofachkraft oder unter Leitung und Aufsicht einer Elektrofachkraft errichtet, geändert und in Stand gehalten werden. Arbeiten Sie nicht an Bauteilen, wenn Sie nicht sicher sind, dass diese spannungsfrei sind.
- Seite 8 5. Inbetriebnahme WARNUNG Gefahren durch fehlerhaften Zustand der Anlage. Stellen Sie vor dem Betrieb der Anlage sicher, dass die in diesem Kapitel beschriebenen Inbetriebnahmen fertiggestellt sind. Vor dem Anschalten müssen alle Türen der Anlage geschlossen und alle erforderlichen Anschlüsse angebracht sein. Betreiben Sie die Anlage nicht, wenn Teile der Anlage fehlerhaft, nicht vorhanden oder beschädigt sind.
- Seite 9 6. Bedienung der Anlage 6.1. Beschreibung der Bedienelemente Bedienelemente für die Anlagensteuerung Darstellung Benennung Beschreibung / Funktion AN-AUS-Schalter Mit diesem Schalter wird die Anlage ein- und ausgeschaltet. Im ausgeschalteten Zustand ist die Anlage nicht stromlos geschaltet. Bedienelemente für Status- und Fehlermeldungen Darstellung Benennung Beschreibung / Funktion...
- Seite 10 7. Wartung Der Betreiber ist entsprechend den nationalen Vorschriften zu Wiederholungs- und Funktionsprüfungen verpflichtet. Sofern nicht anderweitig durch nationale Verordnungen festgelegt, empfehlen wir regelmäßige Sicht- und Funktionsprüfungen der Anlage, wie im Kapitel “Wartungsintervalle“ aufgeführt. Das Kapitel “Wartungsintervalle” finden Sie am Ende dieses Dokuments. Dort sind auch die allgemeinen Wartungen (Sichtprüfung etc.) erläutert.
- Seite 11 Welche Filtereinsätze zu tauschen sind, ist abhängig vom Verschmutzungsgrad des jeweiligen Filters. Dies kann je nach Anwendungsfall variieren. Beachten Sie unsere empfohlenen Wechselintervalle. Wir empfehlen: Notieren Sie sich bei jedem Filterwechsel die Anzahl der Betriebsstunden. Verwenden TEKA Ersatzfilter. Ansonsten ist die korrekte Funktionsweise der Anlage nicht gewährleistet.
- Seite 12 Eine Wieder-Inbetriebnahme des Gerätes darf nur erfolgen, wenn sichergestellt ist, dass die Anlage funktional dem ursprünglichen Zustand entspricht. Reparaturen dürfen nur durch TEKA-Mitarbeiter erfolgen, oder nach Rücksprache mit der TEKA-GmbH durch vom Betreiber autorisiertes Personal. Beachten Sie bei allen Reparaturen die Hinweise der Kapitel „Sicherheitshinweise“ und „Wartung“. Bei...
- Seite 13 Mögliche Verwendung von Drosselklappen einstellen. Drosselklappen in der Saugrohrleitung. 10. Ersatzteilliste Filterelemente Artikel-Nr. Grobfilter (10 Stück) 978003 Vorfilter 978004 Hauptfilter 978005 Aktivkohlefilter 978006 Entsorgungselemente Artikel-Nr. PE-Beutel zur Entsorgung von Filterelementen (3 Stück) 10030257 Sonstige Teile Artikel-Nr. Absaugarm filtoo komplett 978009 BA_filtoo_20230808_DE 08.08.2023...
- Seite 14 11. Technische Daten Variante 230V, 50Hz 115V, 50Hz 115V, 60Hz Anschlussspannung Frequenz Stromart 1Ph+N+PE 1Ph+N+PE 1Ph+N+PE Motorleistung Stromaufnahme 13,2 13,2 Luftvolumenstrom max. m³/h 1600 1600 1600 Unterdruck max. 1800 1800 1800 Schutzart IP54 ISO-Klasse Schweißrauchabscheideklasse (nach EN ISO 21904-1 / -2) Breite Tiefe Höhe...
- Seite 15 Diese Erklärung verliert ihre Gültigkeit, falls an der Maschine eine nicht mit dem Hersteller in schriftlicher Form abgestimmte Änderung vorgenommen wird. Bevollmächtigter für die Technische Dokumentation: TEKA Absaug- und Entsorgungstechnologie GmbH, Millenkamp 9, D-48653 Coesfeld (Jürgen Kemper, Geschäftsführer) Coesfeld, den 3. Januar 2023 BA_filtoo_20230808_DE 08.08.2023...
- Seite 16 13. Einweisungsprotokoll Anlagen-Bezeichnung: filtoo (Dieser Vordruck kann vom Betreiber zur Dokumentation der Einweisung seiner Mitarbeiter genutzt werden. Einweisungen dürfen nur von autorisiertem Personal durchgeführt werden. Beachten Sie hierzu die Hinweise im Kapitel „Sicherheitshinweise“.) Mit seiner Unterschrift bestätigt der Mitarbeiter, dass er in folgenden Punkten unterwiesen wurde:...
- Seite 17 Betreibers zu ändern. Jedoch spätestens beim Ertönen der Signalhupe müssen Filtereinsätze gewechselt werden. Wartungsarbeiten sind immer mit Hilfe eines Protokoll zu dokumentieren. Die Vorgehensweise dieser Wartungsmaßnahmen sind in Kapitel „Wartung“ beschrieben. Wartungsintervall Wartungsmaßnahme von TEKA empfohlen vom Betreiber festgelegt Grobfilter 50 Betriebsstunden Vorfilter 100 Betriebsstunden...
