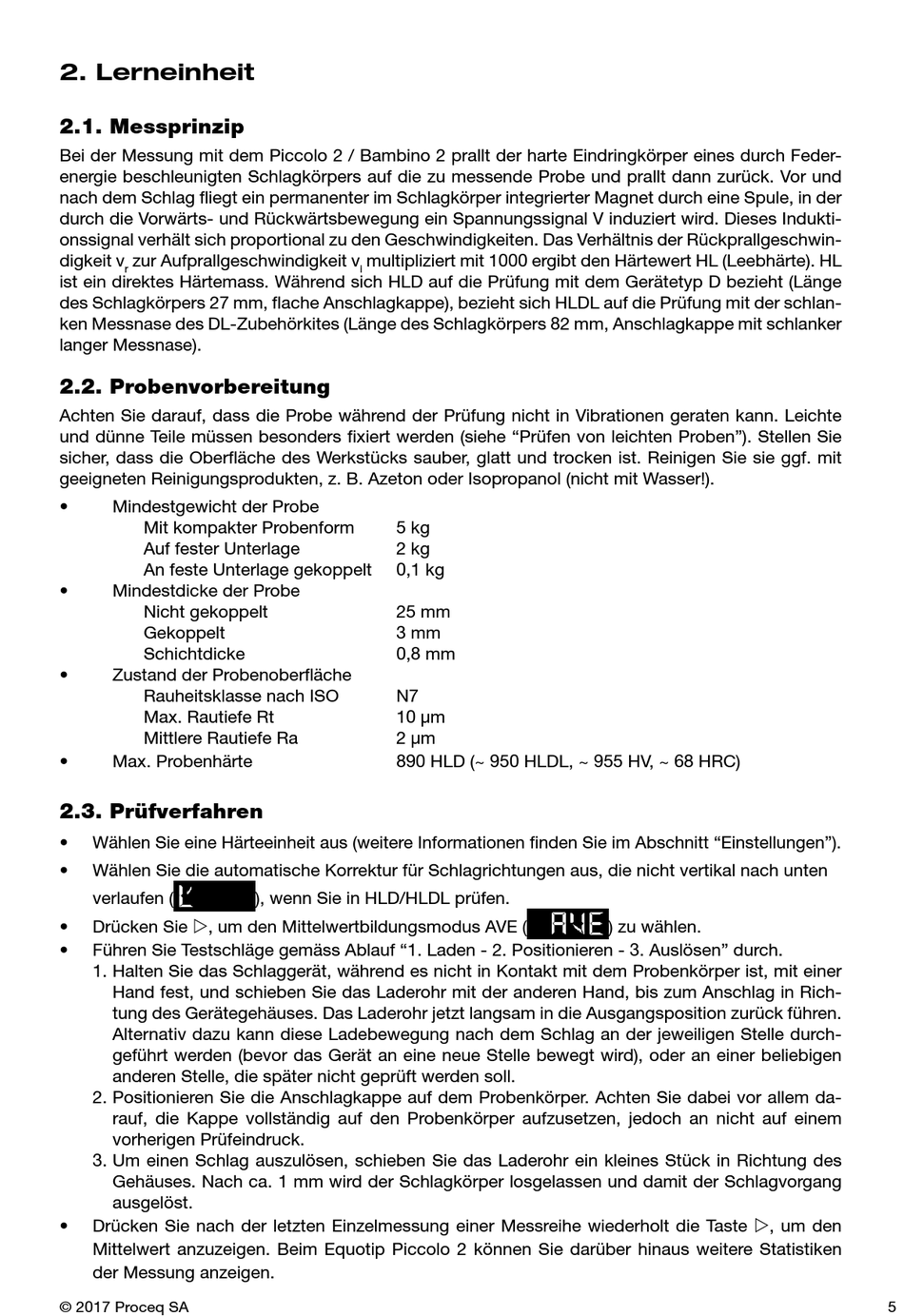

2. Lerneinheit
2.1. Messprinzip
Bei der Messung mit dem Piccolo 2 / Bambino 2 prallt der harte Eindringkörper eines durch Feder-
energie beschleunigten Schlagkörpers auf die zu messende Probe und prallt dann zurück. Vor und
nach dem Schlag fliegt ein permanenter im Schlagkörper integrierter Magnet durch eine Spule, in der
durch die Vorwärts- und Rückwärtsbewegung ein Spannungssignal V induziert wird. Dieses Indukti-
onssignal verhält sich proportional zu den Geschwindigkeiten. Das Verhältnis der Rückprallgeschwin-
digkeit v
zur Aufprallgeschwindigkeit v
r
ist ein direktes Härtemass. Während sich HLD auf die Prüfung mit dem Gerätetyp D bezieht (Länge
des Schlagkörpers 27 mm, flache Anschlagkappe), bezieht sich HLDL auf die Prüfung mit der schlan-
ken Messnase des DL-Zubehörkites (Länge des Schlagkörpers 82 mm, Anschlagkappe mit schlanker
langer Messnase).
2.2. Probenvorbereitung
Achten Sie darauf, dass die Probe während der Prüfung nicht in Vibrationen geraten kann. Leichte
und dünne Teile müssen besonders fixiert werden (siehe "Prüfen von leichten Proben"). Stellen Sie
sicher, dass die Oberfläche des Werkstücks sauber, glatt und trocken ist. Reinigen Sie sie ggf. mit
geeigneten Reinigungsprodukten, z. B. Azeton oder Isopropanol (nicht mit Wasser!).
•
Mindestgewicht der Probe
Mit kompakter Probenform
Auf fester Unterlage
An feste Unterlage gekoppelt
•
Mindestdicke der Probe
Nicht gekoppelt
Gekoppelt
Schichtdicke
•
Zustand der Probenoberfläche
Rauheitsklasse nach ISO
Max. Rautiefe Rt
Mittlere Rautiefe Ra
•
Max. Probenhärte
2.3. Prüfverfahren
•
Wählen Sie eine Härteeinheit aus (weitere Informationen finden Sie im Abschnitt "Einstellungen").
•
Wählen Sie die automatische Korrektur für Schlagrichtungen aus, die nicht vertikal nach unten
verlaufen (
•
Drücken Sie , um den Mittelwertbildungsmodus AVE (
•
Führen Sie Testschläge gemäss Ablauf "1. Laden - 2. Positionieren - 3. Auslösen" durch.
1. Halten Sie das Schlaggerät, während es nicht in Kontakt mit dem Probenkörper ist, mit einer
Hand fest, und schieben Sie das Laderohr mit der anderen Hand, bis zum Anschlag in Rich-
tung des Gerätegehäuses. Das Laderohr jetzt langsam in die Ausgangsposition zurück führen.
Alternativ dazu kann diese Ladebewegung nach dem Schlag an der jeweiligen Stelle durch-
geführt werden (bevor das Gerät an eine neue Stelle bewegt wird), oder an einer beliebigen
anderen Stelle, die später nicht geprüft werden soll.
2. Positionieren Sie die Anschlagkappe auf dem Probenkörper. Achten Sie dabei vor allem da-
rauf, die Kappe vollständig auf den Probenkörper aufzusetzen, jedoch an nicht auf einem
vorherigen Prüfeindruck.
3. Um einen Schlag auszulösen, schieben Sie das Laderohr ein kleines Stück in Richtung des
Gehäuses. Nach ca. 1 mm wird der Schlagkörper losgelassen und damit der Schlagvorgang
ausgelöst.
•
Drücken Sie nach der letzten Einzelmessung einer Messreihe wiederholt die Taste , um den
Mittelwert anzuzeigen. Beim Equotip Piccolo 2 können Sie darüber hinaus weitere Statistiken
der Messung anzeigen.
