Zweite Ausgabe - Erste Nachdruck

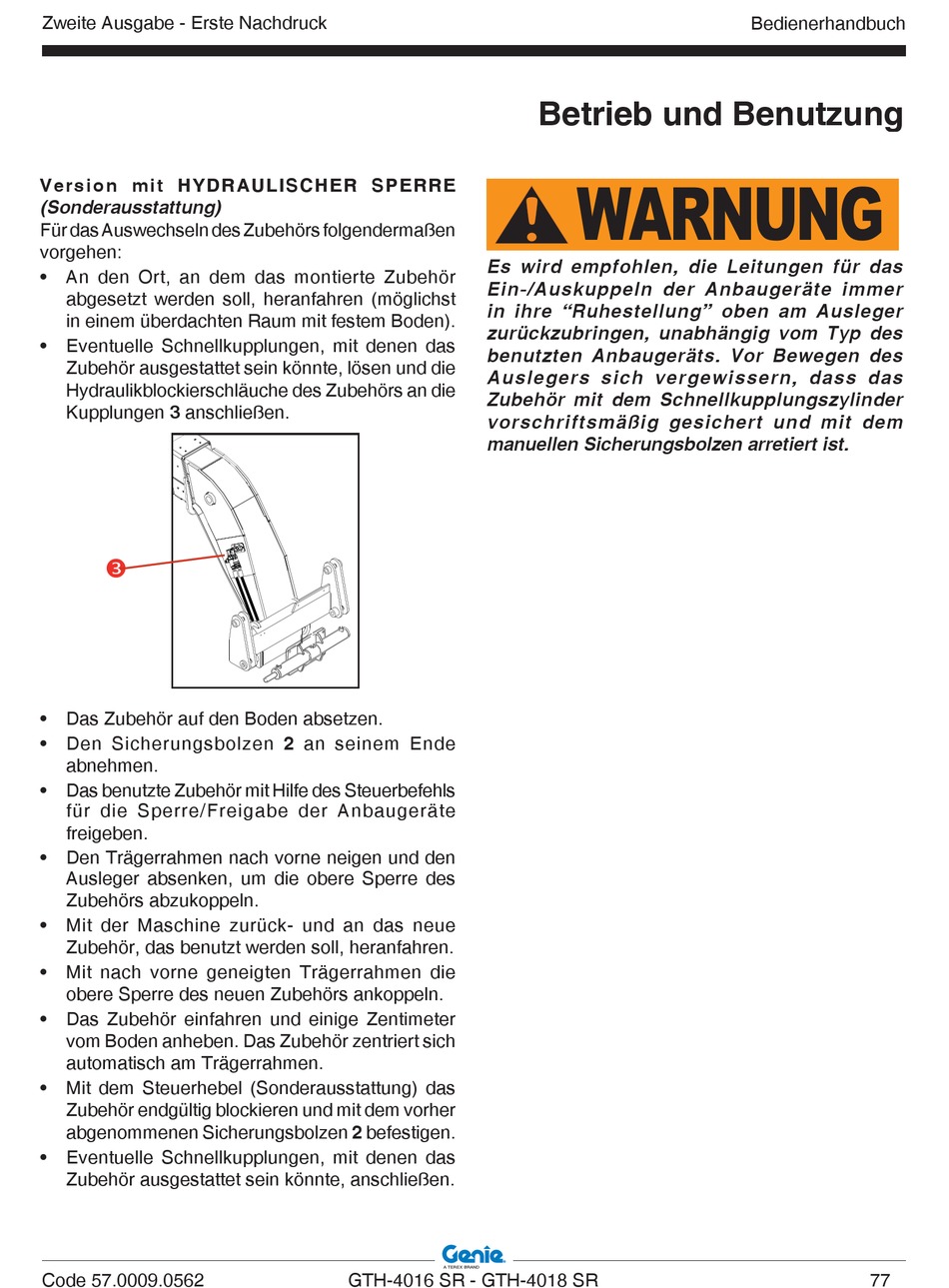

Version mit HYDRAULISCHER SPERRE
(Sonderausstattung)
Für das Auswechseln des Zubehörs folgendermaßen
vorgehen:
•
An den Ort, an dem das montierte Zubehör
abgesetzt werden soll, heranfahren (möglichst
in einem überdachten Raum mit festem Boden).
•
Eventuelle Schnellkupplungen, mit denen das
Zubehör ausgestattet sein könnte, lösen und die
Hydraulikblockierschläuche des Zubehörs an die
Kupplungen 3 anschließen.
•
Das Zubehör auf den Boden absetzen.
•
Den Sicherungsbolzen 2 an seinem Ende
abnehmen.
•
Das benutzte Zubehör mit Hilfe des Steuerbefehls
für die Sperre/Freigabe der Anbaugeräte
freigeben.
•
Den Trägerrahmen nach vorne neigen und den
Ausleger absenken, um die obere Sperre des
Zubehörs abzukoppeln.
•
Mit der Maschine zurück- und an das neue
Zubehör, das benutzt werden soll, heranfahren.
•
Mit nach vorne geneigten Trägerrahmen die
obere Sperre des neuen Zubehörs ankoppeln.
•
Das Zubehör einfahren und einige Zentimeter
vom Boden anheben. Das Zubehör zentriert sich
automatisch am Trägerrahmen.
•
Mit dem Steuerhebel (Sonderausstattung) das
Zubehör endgültig blockieren und mit dem vorher
abgenommenen Sicherungsbolzen 2 befestigen.
•
Eventuelle Schnellkupplungen, mit denen das
Zubehör ausgestattet sein könnte, anschließen.
Code 57.0009.0562
Es wird empfohlen, die Leitungen für das
Ein-/Auskuppeln der Anbaugeräte immer
in ihre "Ruhestellung" oben am Ausleger
zurückzubringen, unabhängig vom Typ des
benutzten Anbaugeräts. Vor Bewegen des
Auslegers sich vergewissern, dass das
Zubehör mit dem Schnellkupplungszylinder
vorschriftsmäßig gesichert und mit dem
manuellen Sicherungsbolzen arretiert ist.
GTH-4016 SR - GTH-4018 SR
Betrieb und Benutzung
WARNUNG
Bedienerhandbuch
77
