Zweite Ausgabe - Erste Nachdruck
•

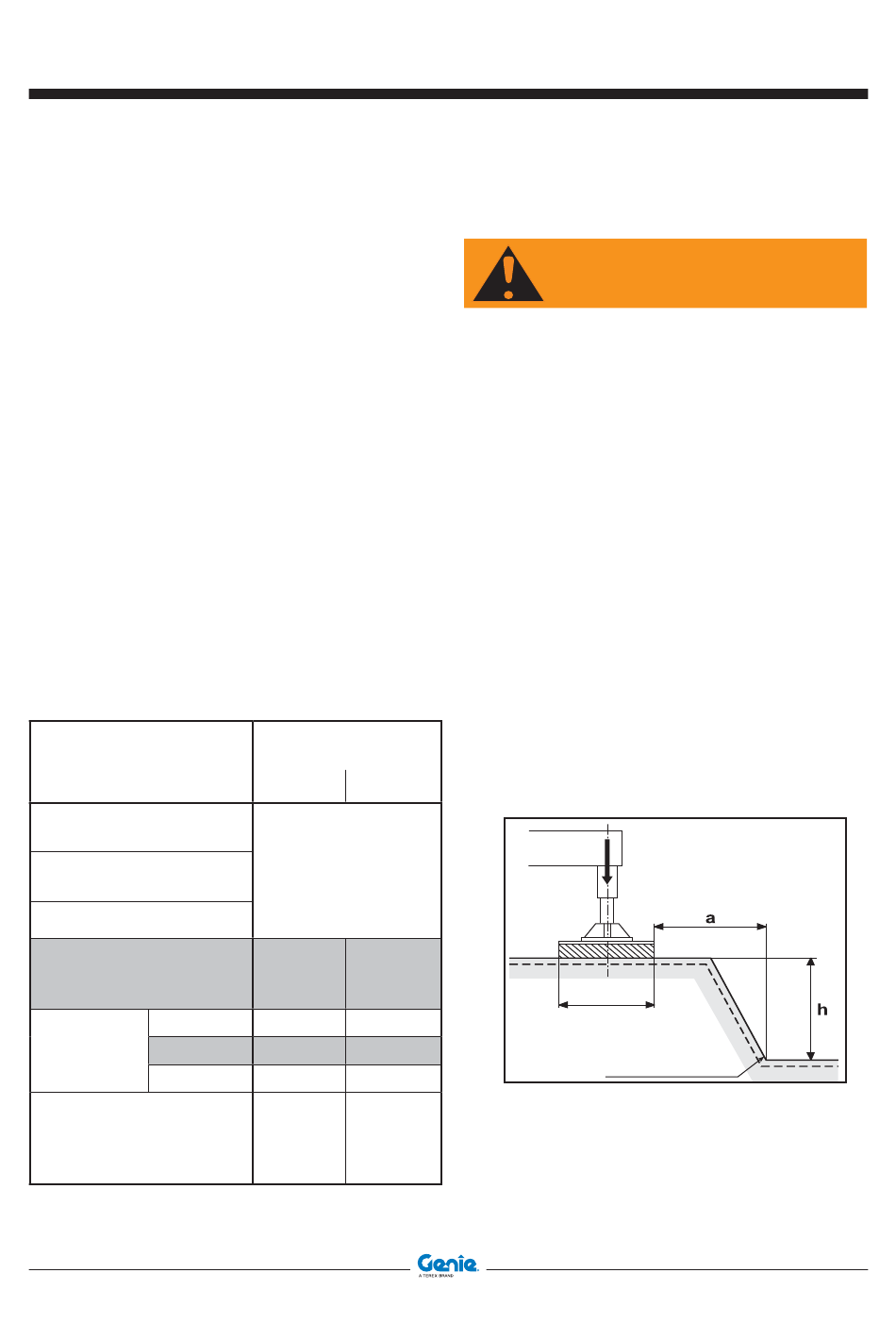

Der Untergrund, auf den die Maschine gestellt
wird, muss die maximale Tragfähigkeit der
Maschine aushalten. Wenn der Untergrund
nachgibt, kann die Maschine kippen. Um das
zu verhindern, empfiehlt es sich, die folgenden
Vorschriften zu beachten:
1. Den Arbeitgeber (Bauleiter, Bauassistenten)
fragen, ob sich unter den Stabilitätsstützen
verborgene Hohlräume befinden können,
z.B. Leitungen, Schächte, alte Zisternen,
Kellerdecken, Jauchegruben.
2. E i n e s u m m a r i s c h e B e u r t e i l u n g d e r
Beschaffenheit des Untergrunds kann z.B. mit
Hilfe der nachstehenden Tabellen und Skizzen
vorgenommen werden.
3. J e n a c h T y p d e s B o d e n s u n d s e i n e r
geomorphologischen Eigenschaften kann
der Untergrund nur in begrenztem Umfang
Belastungen aushalten.
Tabelle 1 gibt den zulässigen Oberflächendruck
unter den Stabilitätsstützen der Maschine an.
Typ des Bodens,
geomorphologische
Eigenschaften
lockerer, nicht kompakter
Boden
lehmiger, mooriger,
teigiger Boden
bindiger, weicher Boden
nicht bindiger, gut
kompakter Boden, Sand,
Kies
halbfest
bindiger
fest
Boden
hart
Fels, Beton,
für Schwertransporte
ausgelegter Straßenbelag
Code 57.0009.0562
Zulässiger
Oberflächendruck
kg/cm
N/mm
2
2
im Allgemeinen
nicht fest;
besondere
Maßnahmen
erforderlich
2.0
0.2
1.0
0.1
2.0
0.2
4.0
0.4
über
über
10.0
1.0
Tabelle 1
GTH-4016 SR - GTH-4018 SR
Sicherheitsbestimmungen
WARNUNG
Sich vergewissern, dass der Boden, auf
dem die Maschine stehen soll (Räder oder
Stabilitätsstützen), fest genug ist, um die
Stabilität der Maschine nicht zu gefährden.
Falls der Boden nicht genügend Festigkeit bietet,
Auflageplatten unter den Stabilitätsstützen
oder unter den Rädern anbringen. Diese Platten
müssen gewährleisten, dass der Anpressdruck
nicht höher als 1,2÷1,5 kg/cm
den Abmessungen 800x800 mm können als
ausreichend gelten).
•
Überlegen Sie sich den besten Zugangsweg zu
dieser Arbeitsfläche.
•
Wenn die Maschine in Betrieb ist, darf niemand
in den Aktionsradius der Maschine eintreten.
•
Während der Arbeit muss die Arbeitsfläche in
Ordnung gehalten werden: Lassen Sie keinerlei
Gegenstände herumliegen, diese behindern oder
verunsichern die Bewegungen des Personals und
der Maschine.
•
An Gräben die Stabilitätsstützen in einem
Sicherheitsabstand vom Grabenrand aufsetzen.
Tragfähigkeit
Auflagefläche
Der Abstand (a) vom Fuß der Böschung bemisst sich
nach der Höhe (h) der Böschung.
Wenn der Untergrund gut ist:
a : h = 1 : 1
(Werte in Grau in Tabelle 1)
Im Zweifelsfall:
a : h = 2 : 1
Bedienerhandbuch
ist (Platten mit
2
Fuß der Böschung
21
