Zweite Ausgabe - Erste Nachdruck

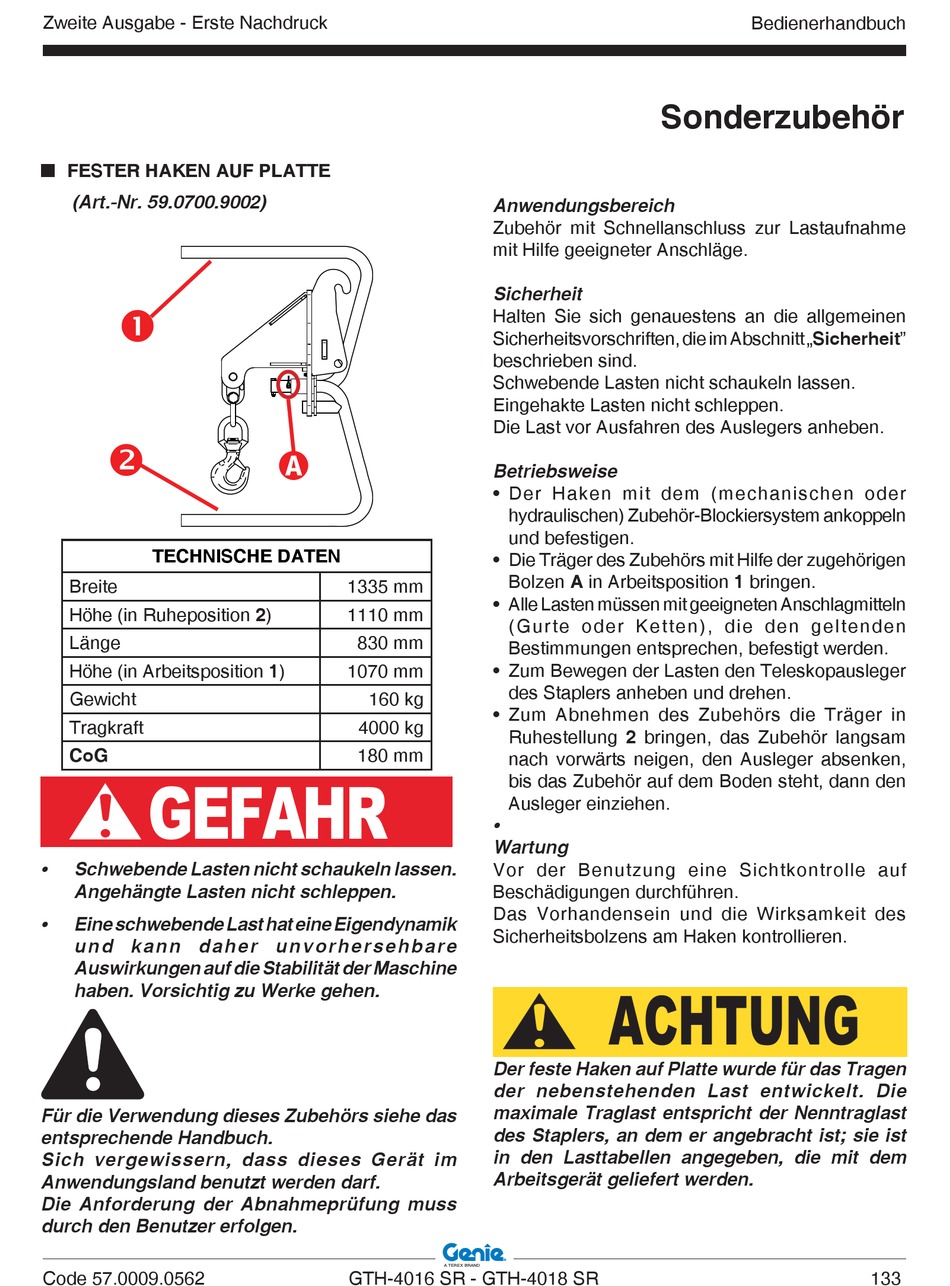

FESTER HAKEN AUF PLATTE
(Art.-Nr. 59.0700.9002)
TECHNISCHE DATEN
Breite
Höhe (in Ruheposition 2)
Länge
Höhe (in Arbeitsposition 1)
Gewicht
Tragkraft
CoG
GEFAHR
•
Schwebende Lasten nicht schaukeln lassen.
Angehängte Lasten nicht schleppen.
•
Eine schwebende Last hat eine Eigendynamik
u n d k a n n d a h e r u n v o r h e r s e h b a r e
Auswirkungen auf die Stabilität der Maschine
haben. Vorsichtig zu Werke gehen.
Für die Verwendung dieses Zubehörs siehe das
entsprechende Handbuch.
Sich vergewissern, dass dieses Gerät im
Anwendungsland benutzt werden darf.
Die Anforderung der Abnahmeprüfung muss
durch den Benutzer erfolgen.
Code 57.0009.0562
Anwendungsbereich
Zubehör mit Schnellanschluss zur Lastaufnahme
mit Hilfe geeigneter Anschläge.
Sicherheit
Halten Sie sich genauestens an die allgemeinen
Sicherheitsvorschriften, die im Abschnitt „Sicherheit"
beschrieben sind.
Schwebende Lasten nicht schaukeln lassen.
Eingehakte Lasten nicht schleppen.
Die Last vor Ausfahren des Auslegers anheben.
Betriebsweise
• Der Haken mit dem (mechanischen oder
hydraulischen) Zubehör-Blockiersystem ankoppeln
und befestigen.
• Die Träger des Zubehörs mit Hilfe der zugehörigen
Bolzen A in Arbeitsposition 1 bringen.
1335 mm
• Alle Lasten müssen mit geeigneten Anschlagmitteln
1110 mm
(Gurte oder Ketten), die den geltenden
830 mm
Bestimmungen entsprechen, befestigt werden.
1070 mm
• Zum Bewegen der Lasten den Teleskopausleger
des Staplers anheben und drehen.
160 kg
• Zum Abnehmen des Zubehörs die Träger in
4000 kg
Ruhestellung 2 bringen, das Zubehör langsam
180 mm
nach vorwärts neigen, den Ausleger absenken,
bis das Zubehör auf dem Boden steht, dann den
Ausleger einziehen.
•
Wartung
Vor der Benutzung eine Sichtkontrolle auf
Beschädigungen durchführen.
Das Vorhandensein und die Wirksamkeit des
Sicherheitsbolzens am Haken kontrollieren.
Der feste Haken auf Platte wurde für das Tragen
der nebenstehenden Last entwickelt. Die
maximale Traglast entspricht der Nenntraglast
des Staplers, an dem er angebracht ist; sie ist
in den Lasttabellen angegeben, die mit dem
Arbeitsgerät geliefert werden.
GTH-4016 SR - GTH-4018 SR
Bedienerhandbuch
Sonderzubehör
ACHTUNG
133
