Zweite Ausgabe - Erste Nachdruck
Bremsen
14 _ Bremspedal
Mit dem Fuß einen zunehmenden Druck auf die
Bremse ausüben, um die Verlangsamung oder
den Stillstand der Maschine zu erreichen. Wirkt
auf die Welle der Vorderachse. Die Betätigung des
Bremspedals bewirkt auch die Nullsetzung des
Hubraums der hydrostatischen Transmissionspumpe,
wodurch die Bremsung noch kraftvoller wird.
12 _ Hebel Feststellbremse
Zum Anziehen den Sperrknopf gedrückt halten und
den Hebel nach oben ziehen. Wenn die notwendige
Spannung erreicht ist, den Knopf loslassen. Wirkt
auf die Hinterachswellen und verhindert, wenn
angezogen, das Einlegen des Vorwärts- und
Rückwärtsgangs.
ACHTUNG
Die Handbremse nicht zur Geschwind-
igkeitsverringerung der Maschine benutzen,
außer in Notfällen, denn dies würde die
Wirksamkeit der Bremse reduzieren.
Geschwindigkeitskontrolle
13 _ Gaspedal
Seine Betätigung kontrolliert die Drehzahl des Motors
und die Geschwindigkeit der Maschine. Es besitzt
auf der Unterseite einen regulierbaren Anschlag.
17 _ Manuelle Gasschalter
Wenn man den Hebel nach oben zieht, erhöht sich
die Motordrehzahl fortschreitend.
Um sie zu verringern, dreht man den Hebel nach
unten.
Der manuelle Gasschalter darf nur bei
Arbeitsbühne, Winde, Mischlöffel, Lasthaken
und Wartungsarm benutzt werden.
Code 57.0009.0562

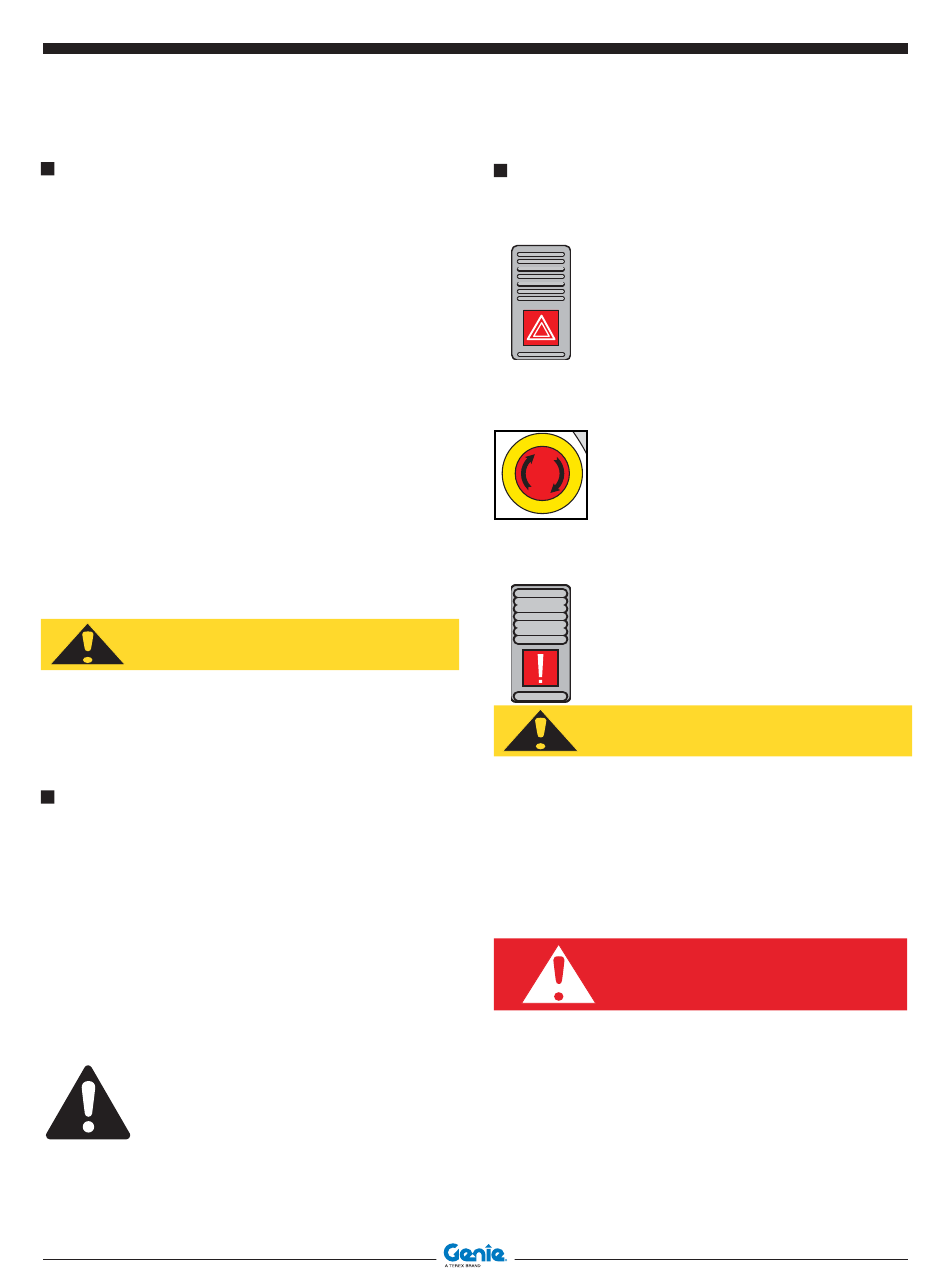

Steuerungen Und Instrumente
Sicherheits- und Notsysteme
31 _ Schalter Warnblinklicht
8 _ Not-Aus-Knopf
27 _ Schalter Notpumpe (SONDERAUSSTATTUNG)
Schalter mit zwei Positionen:
Den Zustand der Notpumpe jede Woche
kontrollieren, weil sie Schaden nehmen kann,
wenn sie nicht benutzt wird.
6 _ Abschalter Lastbegrenzer
Unter dem Deckel befindet sich ein Schlüsselschalter
für das Abschalten des Lastbegrenzers, Siehe
spezifischer Abschnitt im Kapitel "Betrieb".
DAS ARBEITEN BEI ABGESCHALTETEM LASTBEGRENZER
KANN ZUM UMKIPPEN DER MASCHINE MIT SCHWEREN
VERLETZUNGS-GEFAHREN FÜR DEN BEDIENER FÜHREN.
Der Abschaltschlüssel des Lastbegrenzers ist
nur in der Betriebsart Baustelle wirksam, in der
Betriebsart Arbeitsbühne kann der Lastbegrenzer
nicht abgeschaltet werden.
GTH-4016 SR - GTH-4018 SR
Bedienerhandbuch
Verfügt über zwei Positionen, Ein -
Aus, und steuert das gleichzeitige
Blinken der Warnblinklichter. Wenn
die Anzeige aktiviert wird, beginnen
der Schalter und die Kontrolllampe der
Leuchtanzeigen zu blinken.
Bei Drücken dieses Knopfs wird der
Motor der Maschine abgestellt.
Zur Freigabe den Knopf, den Knopf
drücken und im Uhrzeigersinn drehen.
0 Aus
1 Zum Einschalten der Elektropumpe
und zum Ausführen der Befehle
anhaltend drücken.
ACHTUNG
GEFAHR
39
