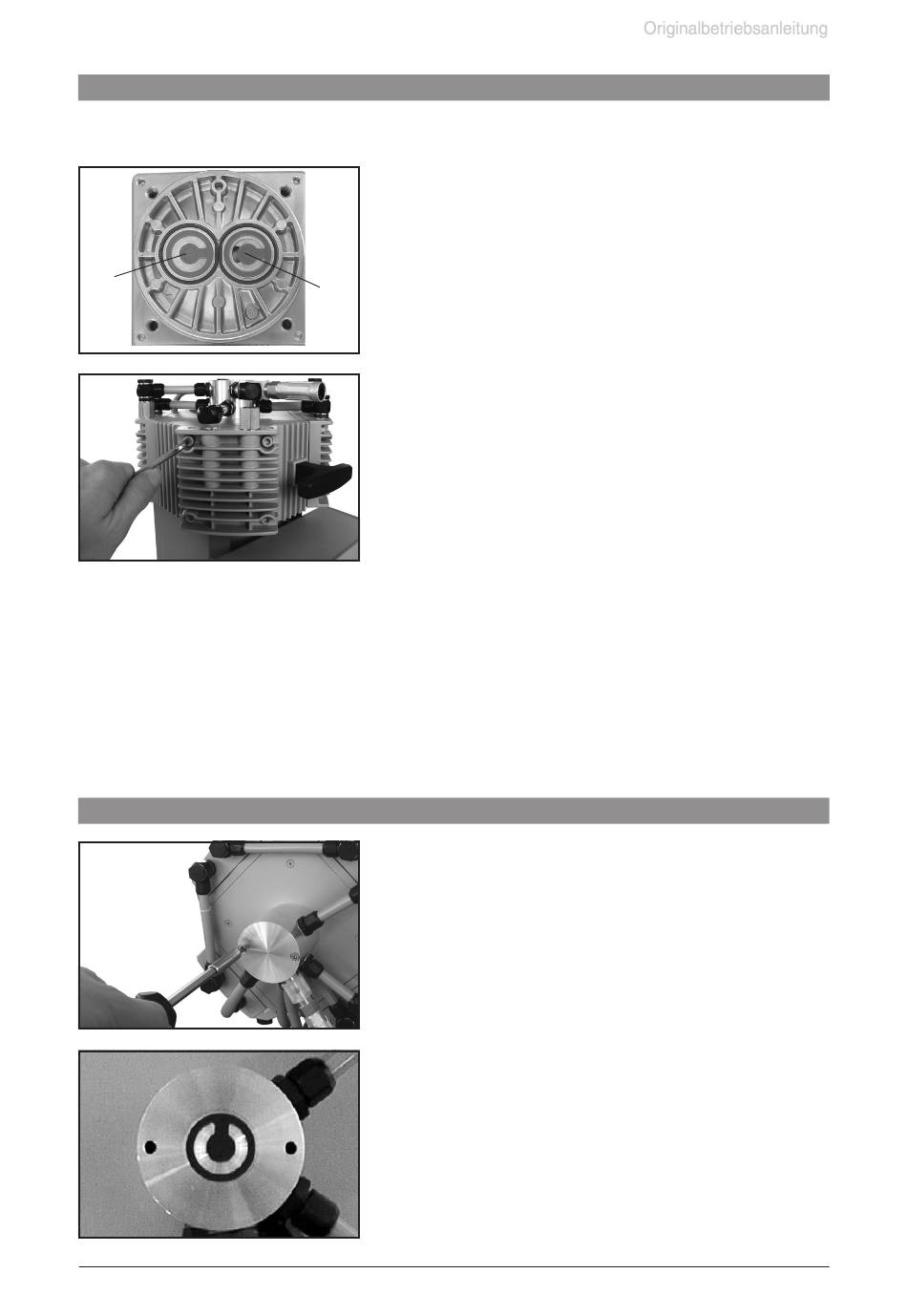

Montage der Pumpenköpfe
(1)
Überprüfung der Funktionsfähigkeit einzelner Pumpenköpfe:
Messung des Drucks an der Ansaugöffnung der Stufe:
Mit geeignetem Vakuummeter, auf korrekten Abgleich achten, sollten an der Ansaugöffnung Druck-
werte kleiner 110 mbar zu messen sein.
☞ Andernfalls muss eine erneute Überprüfung des Schöpfraumes erfolgen. Dabei auf den korrekten
Sitz der Ventile sowie der Membrane (zentrisch zur Gehäusebohrung) achten.
Ventilwechsel am Druckverteiler (nur MD 12 / MV 10)
Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des
Anwenders, die Gültigkeit dieses Dokumentes bezüglich seines Produktes sicher zu stellen. BA-Nr.: 997832 / 03/02/2009
Seite 21 von 26
➨ Membranen in eine Position bringen, in der sie zentrisch
und plan in der Auflagefläche der Gehäuseöffnung liegen.
Montage in umgekehrter Reihenfolge wie Demontage.
➨ Kopfdeckel mit O-Ringen (nur MD 8 / MD 12 / MV 10),
Ventilen und Gehäusedeckel montieren.
☞ Dabei auf die korrekte Lage der Ventile achten: Auslass-
seite (1; runde zentrische Öffnung unter Ventil), Einlass-
seite (2; nierenförmige Öffnung neben Ventil).
(2)
☞ Darauf achten, dass die Membrane mittig liegt, sodass sie
gleichmäßig zwischen Gehäuse und Kopfdeckel einge-
klemmt wird.
➨ Die vier Zylinderschrauben mit Innensechskant diagonal
versetzt zuerst leicht anziehen, dann festziehen.
☞ Nicht auf Anschlag festziehen, Drehmoment: 12 Nm.
Unter der Deckplatte des Druckverteilers befindet sich ein
weiteres Ventil.
➨ Mit Gabelschlüssel SW 15 die Überwurfmutter der Ver-
schlauchung, die zur Deckplatte des Druckverteilers führt,
am Pumpenkopf lösen.
➨ Den gebogenen Verbindungsschlauch vom Schlauchan-
schluss am Pumpenkopf abziehen.
➨ Mit einem Kreuzschlitzschraubendreher die beiden Senk-
schrauben am Verteiler herausdrehen.
➨ Die Deckplatte abnehmen.
➨ Auf die Lage des Ventils achten und herausnehmen.
☞ Bei Beschädigung Ventil erneuern. Auf die korrekte Lage
des Ventils achten!
➨ Deckplatte wieder auflegen und mit den beiden Senk-
schrauben festschrauben.
