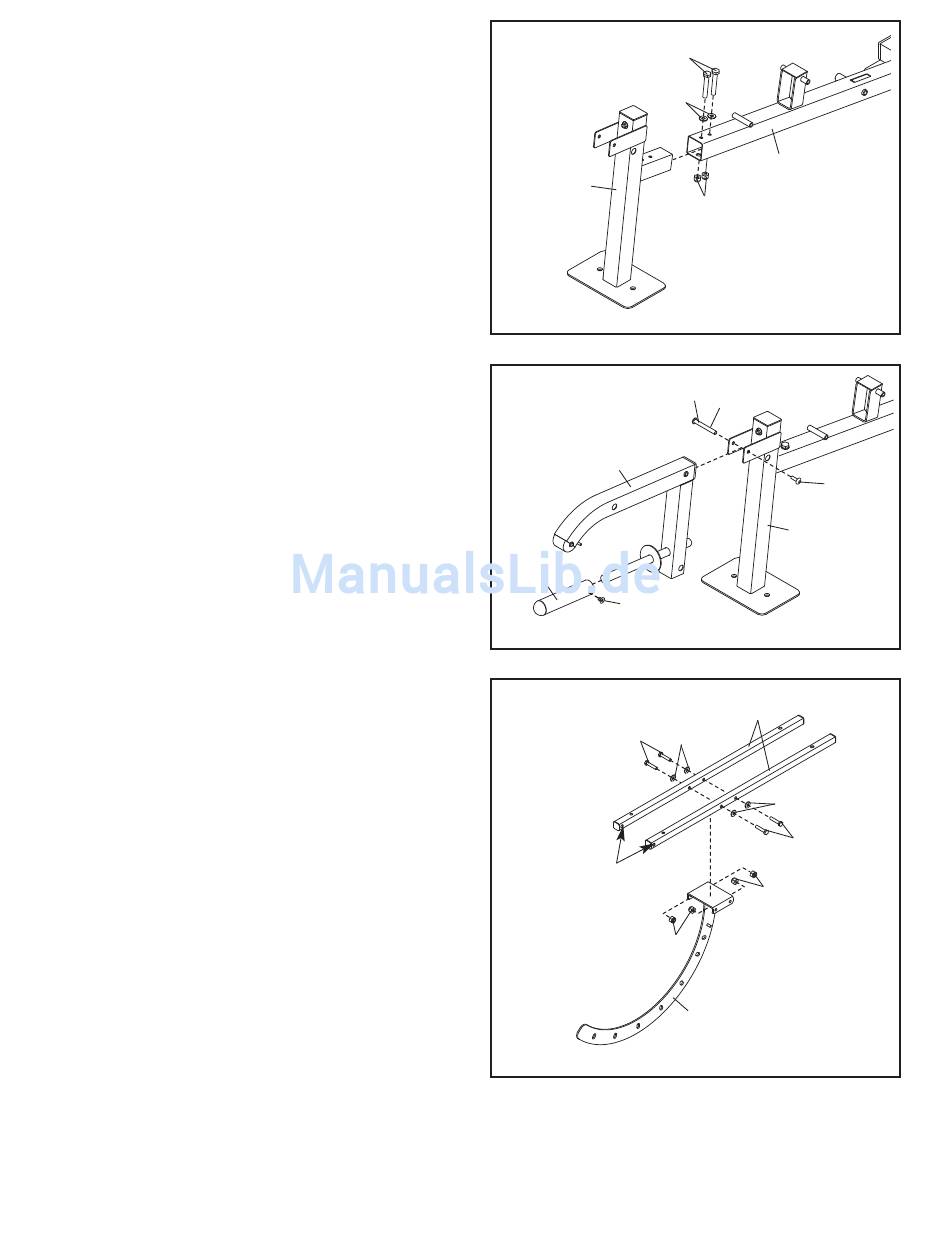

3. Befestigen Sie das Vorderbein (109) mit zwei
M10 x 75mm Bolzen (105), zwei M10
Unterlegscheiben (66) und zwei M10
Kontermuttern (65) am Bankrahmen (107).
Achten Sie darauf, dass sich die
Kontermuttern in den sechseckigen Löchern
auf der Unterseite des Bankrahmens befinden.
Siehe Schritt 2. Ziehen Sie die M8
Kontermuttern (84) fest.
4. Geben Sie ein wenig Schmiermittel auf den
Zylinder eines M10 x 70mm Bolzensatzes (106).
Befestigen Sie den Beinhebel (110) mit dem
Bolzensatz am Vorderbein (109). Vergewissern
Sie sich, dass der Zylinder des Bolzensatzes
durch beide Seiten der Klammer am Beinhebel
durchgeschoben wurde.
Schieben Sie als nächstes einen
Gewichtsadapter (156) auf den Beinhebel (110).
Ziehen Sie dann eine M8 x 10mm Gewindestift
(157) am Beinhebel fest.
5. Richten Sie die zwei Rückenlehnengestelle (118)
so aus, wie angedeutet. Befestigen Sie die
Rückenlehnengestelle mit vier M8 x 45mm
Bolzen (101), vier M8 Unterlegscheiben (102) und
vier M8 Kontermuttern (84) an der
Rückenlehnenklammer (111). Ziehen Sie die
Kontermuttern noch nicht fest.
3
109
4
110
156
157
5
101
Löcher
7
105
66
107
65
106 Schmiermittel
106
109
118
102
102
101
84
84
111
