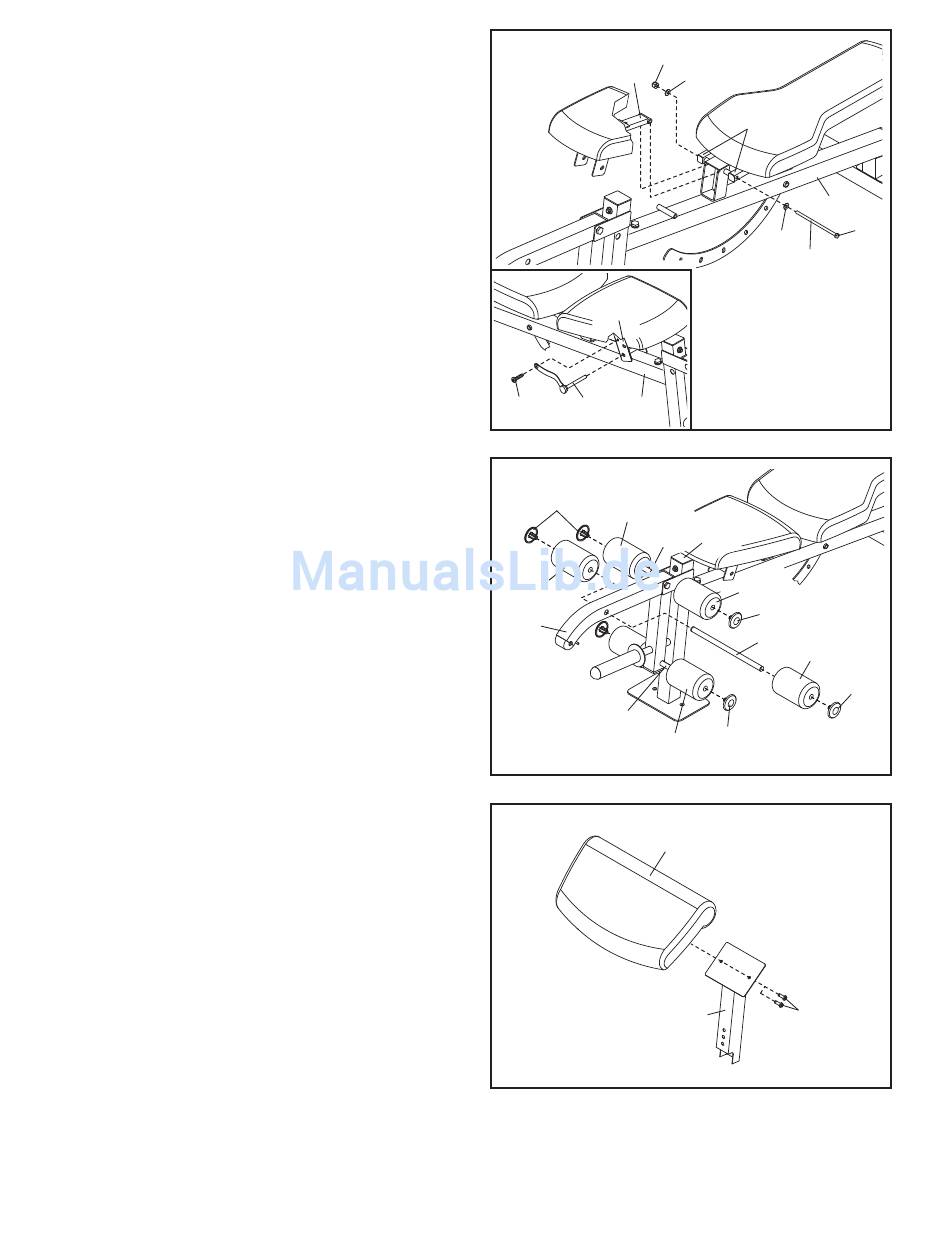

9. Schmieren Sie einen M10 x 183mm Bolzen (83).
Befestigen Sie die Rückenlehnengestelle (118)
und den Sitzrahmen (122) mit den Bolzen, zwei
M10 Unterlegscheiben (66) und einer M10
Kontermutter (65) am Bankrahmen (107). Ziehen
Sie die Kontermutter nicht zu fest an. Man
muss die Rückenlehnengestelle und den
Sitzrahmen leicht drehen können.
Siehe eingesetzte Detailzeichnung. Finden Sie
den Sitzstift (123). Dieser ist länger als der Curl-Stift
(nicht abgebildet). Befestigen Sie den Sitzstift mit
einer M4 x 15mm Blechschraube (95) am
Sitzrahmen (122). Schieben Sie dann den Sitzstift
durch den Sitzrahmen und den Bankrahmen (107).
Siehe Schritt 5. Ziehen Sie die M8
Kontermuttern (84) fest.
Siehe Schritt 6. Ziehen Sie die M6 x 40mm
Schrauben (80) fest.
10. Schieben Sie die zwei kurzen Polsterrohre (129)
durch den Beinhebel (110). Schieben Sie je zwei
Schaumstoffpolster (128) auf die beiden kurzen
Polsterrohre. Drücken Sie dann je eine 19mm
runde Kappe (140) auf beide Schaumstoffpolster.
Schieben Sie das lange Polsterrohr (130) durch
das Vorderbein (109). Schieben Sie zwei
Schaumstoffpolster (128) auf das lange
Polsterrohr. Drücken Sie dann je eine 19mm
runde Kappe (140) auf beide Schaumstoffpolster.
11. Befestigen Sie das Curl-Polster (114) mit zwei M6
x 20mm Schrauben (100) auf der Curl-Säule
(113).
9
122
122
107
95
123
10
140
128
128
110
129
11
9
65
66
118
107
66
Schmiermittel
109
130
128
140
129
128
140
128
114
113
100
83
140
