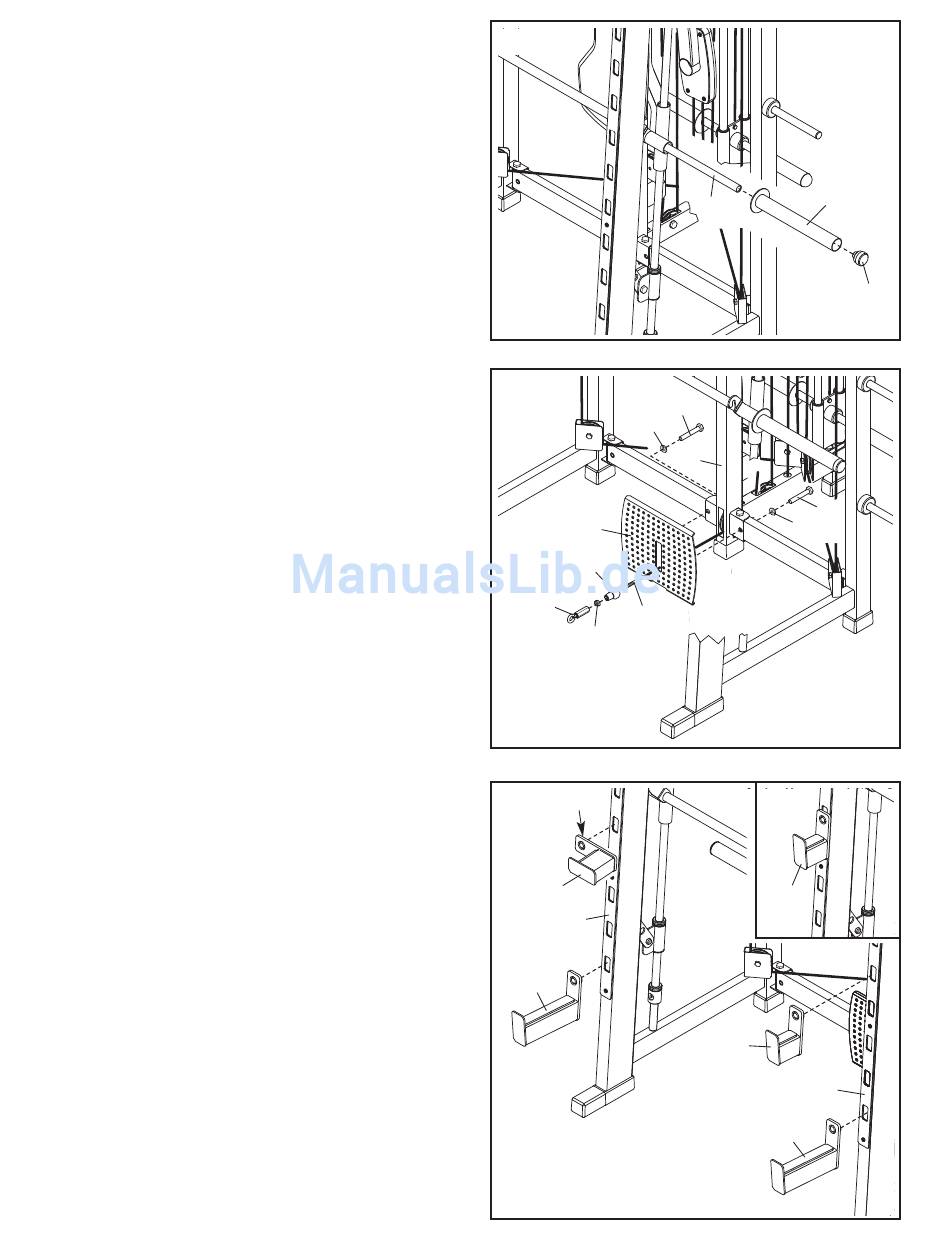

18. Schieben sie einen Gewichtsstangenadapter (22)
auf die Gewichtsstange (18). Ziehen Sie dann
einen Gewichtsstangenendknopf (44) an der
Gewichtsstange fest.
Befestigen Sie den anderen Gewichtsstangen-
adapter (nicht abgebildet) auf die gleiche Weise.
19. Entfernen Sie die untere Kabelöse (10), die M8
Mutter (99) und den Kabelstopper (103) vom
unteren Kabel (52). Führen Sie das Kabel durch
die Fußplatte (28).
Befestigen Sie die Fußplatte (28) mit zwei M12 x
70mm Bolzen mit Nylon (89) und zwei M12
Unterlegscheiben (93) am mittleren Pfosten (3).
Schieben Sie den Kabelstopper (103) auf das
untere Kabel (52) und ziehen Sie die M8 Mutter
(99) so weit wie möglich am Kabel an. Ziehen Sie
als nächstes die untere Kabelöse (10) so weit wie
möglich am Kabel an und ziehen Sie die Mutter
an der unteren Kabelöse fest. Schieben Sie dann
den Kabelstopper auf die untere Kabelöse.
20. Richten sie eine Hantelablage (30) so aus, wie
angedeutet, und schieben Sie den Stift, der sich
an der Hantelablage befindet, durch einen Schlitz
am rechten Pfosten (2). Drehen Sie nun die
Hantelablage in die in der eingesetzten
Detailzeichnung angezeigte Position und
schieben Sie diese so weit wie möglich nach
unten.
Befestigen Sie eine Hantelfangvorrichtung (29)
unterhalb der Hantelablage (30) auf die gleiche
Weise.
Befestigen Sie dann die andere Hantelablage
(30) und die andere Hantelfangvorrichtung (29)
am linken Pfosten (1).
18
19
93
28
103
10
52
99
20
Pin
30
2
29
12
22
18
89
3
89
93
30
30
1
29
44
