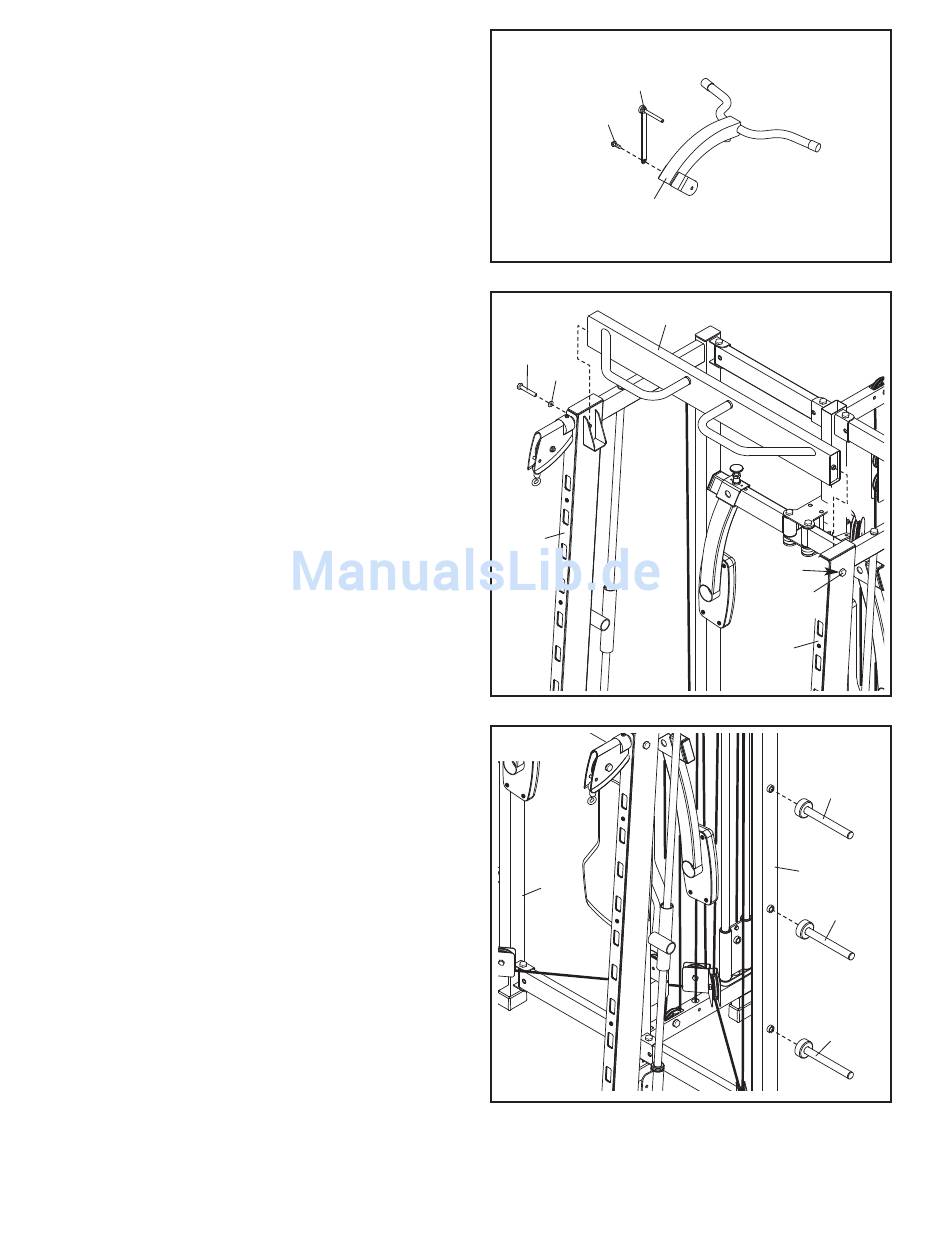

12. Befestigen Sie den Curl-Stift (115) mit einer M4 x
15mm Blechschraube (95) an der Curl-Stange
(112).
13. Klappen Sie die Ablage so auf, wie angedeutet.
Während eine zweite Person den oberen
Rahmen (4) hält, befestigen Sie ihn mit zwei
M12 x 75mm Bolzen (88) und zwei M12
Unterlegscheiben (93) am linken und am recht-
en Pfosten (1, 2).
14. Ziehen Sie drei Gewichtslagerungsrohre (59) am
linken Pfosten (1) fest.
Ziehen Sie die verbleibenden drei
Gewichtslagerungsrohre (nicht abgebildet) am
rechten Pfosten (2) fest.
12
115
95
112
13
88
93
2
14
2
10
4
93
88
1
59
1
59
59
