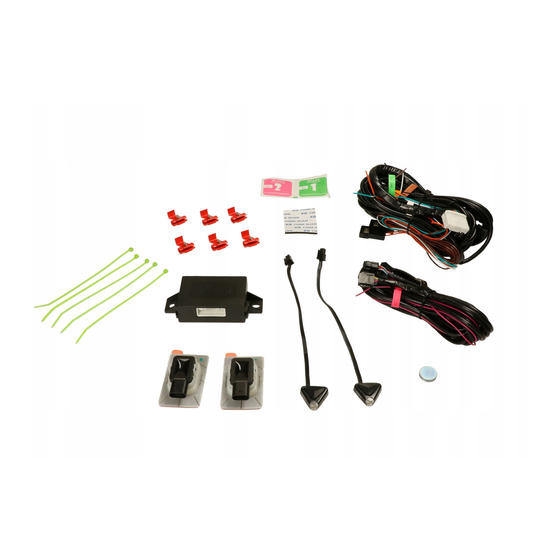

632300 • INSTRUCTION MANUAL
x2
Displays
EN INSTRUCTION MANUAL
FR MANUEL D'INSTRUCTION
ES MANUAL DE INSTRUCCIONES
DE BEDIENUNGSANLEITUNG
x2
Radar sensors
NL HANDLEIDING
PL INSTRUKCJA OBSŁUGI
PT MANUAL DE INSTRUÇÕES
RU
IT MANUALE DI ISTRUZIONI
CS NÁVOD K OBSLUZE
HU HASZNÁLATI UTASÍTÁS
RO INSTRUCŢIUNI DE UTILIZARE
SK NÁVOD NA OBSLUHU
BG
INNOVATION
1
FOR EVERYONE
