INSTALLATION UND INBETRIEBNAHME
Passfeder
1
2

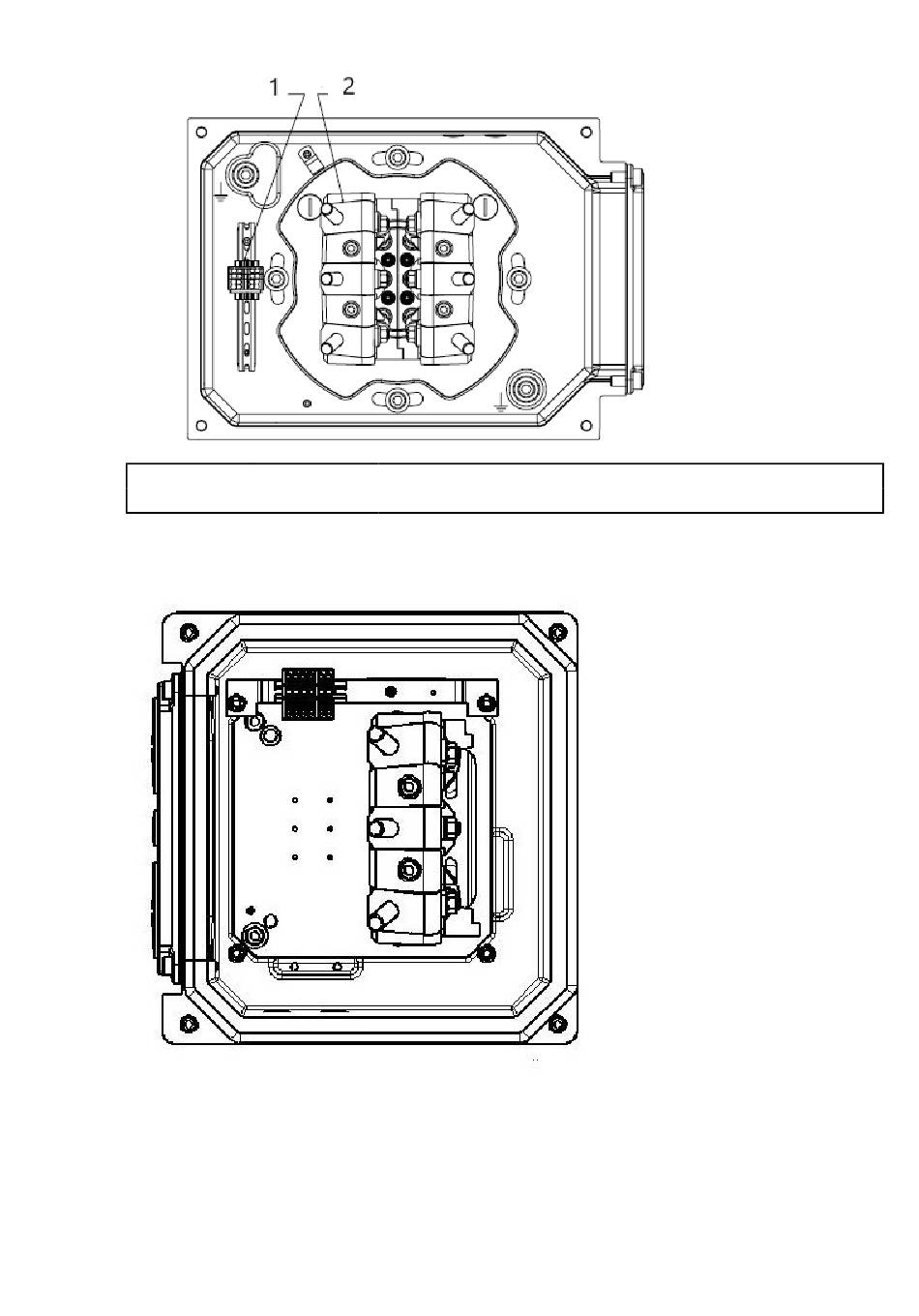

Abbildung 2 Standard-Klemmenkasten mit 6 Hauptklemmen
Abbildung 3 Standard-Klemmenkasten mit 3 Hauptklemmen
Die Größe und der innere Aufbau der Verteilerkästen können je nach Motorgröße, Nennleistung und optionalem
Zubehör abweichen.
HDP-Motoren der Baugröße 80 bis 180 haben einen internen Y/D-Anschluss. Daher ist es nicht möglich, den
Anschluss im Klemmenkasten des Motors zu ändern.
Die HDP-Motoren von 200 bis 400 verfügen über 6 Klemmen im Klemmenkasten. Der Anschluss muss bei der
Installation des Motors entsprechend den Angaben auf dem Leistungsschild vorgenommen werden.
Hilfsklemmen
Leistungsklemmen
