- Seite 1 73 - 1 - 6428 28701 ABB-Powernet EIB Einbau-Serien-/Jalousie- aktor 6952 EB-102-500 GJB 000 6900 A1670 Betriebsanleitung Nur für autorisiertes Elektrofachpersonal mit EIB-Ausbildung...

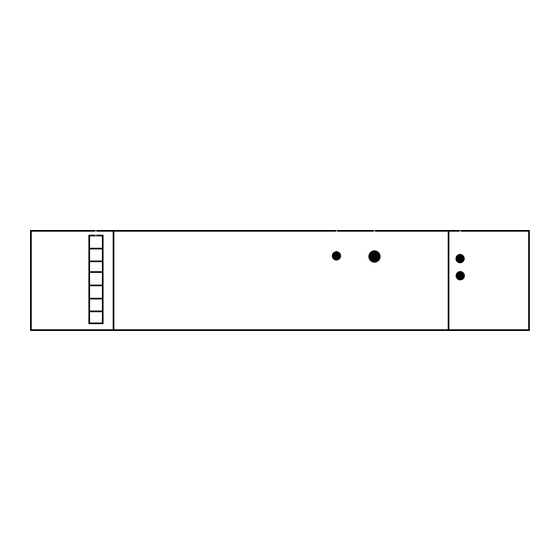

- Seite 2 Fig. 1 HINWEIS Der Powernet EIB Anschluß kann auch auf einer anderen Phase als die Spannungsversorgung des Gerätes liegen, dabei muß bei Arbeiten an der Anlage auf allpoliges Ab- schalten geachtet werden.
- Seite 3 Fig. 2 ACHTUNG Der Tastereingang muß die gleiche Phase wie die Spannungsversorgung des Gerätes haben. Die maximale Länge der Tasterleitung darf 100 m nicht überschreiten. Verwenden Sie bitte ausschließlich Taster ohne kontaktparallele Beleuchtung. Um Störungen durch Brummspannung zu vermeiden, ist die geschaltete Leitung getrennt von der Tasterleitung zu verlegen.
- Seite 4 HINWEIS zu * Der Relaiskontakt K1 wird über L (Phase) gespeist. Bei Verwendung des Einbaugeräts 6952 EB - 102-500 als Jalousieaktor ist der Eingang K2 mit dem Anschluß L (Phase) zu verbinden. Phase (Powernet EIB Signal) Neutralleiter (Powernet EIB Signal)
- Seite 5 230 V ~ ± 10%, 50 Hz Tastereingänge: Max. Leitungslänge: je Tastereingang 100 m Tasteranzahl (unbel.): unbegrenzt Geräteklasse: 116 nach EN 50065-1 HINWEIS Weitere technische Daten entnehmen Sie bitte dem Ge- rätefenster unter der ETS 2 ab Version 1.1 (gilt für alle Powernet EIB-Geräte) oder höher.
- Seite 6 Elektro-Fachpersonal ausgeführt werden. Es sind die gültigen Richtlinien nach DIN-VDE sowie des EIB-Handbuches des ZVEI/ZVEH einzuhalten. Die Herstellerdatenbank von ABB wird laufend ergänzt; sie enthält die neusten Applikationen. Die dazugehörigen Be- schreibungen entnehmen Sie dem Technischen Hand- buch. Sollten Ihnen die Datenbank und/oder das Techni- sche Handbuch fehlen, so können Sie beides kostenlos...
- Seite 7 Wichtige Hinweise ben des Leuchten-/EVG-Herstellers bzgl. Einschaltstrom und Leistungsfaktor zu beachten.
- Seite 8 Einsatzgebiete Das ABB-Powernet EIB Gerätesystem ist ähnlich dem ® ABB i-bus EIB aufgebaut; die Signalübertragung erfolgt hierbei jedoch anstelle der 2-adrigen Busleitung über das 230 V - Netz. Serienaktor Das Einbaugerät 6952 EB-102-500 wird in handelsübliche Leuchten eingebaut. Eine zusätzliche EIN- und AUS-Schal- tung ist über konventionelle Taster (z.
- Seite 9 6952 EB-102-500 ab. Das Gerät wird mittels Schrauben - die durch die Langlöcher gesteckt werden - befestigt. Den Powernet EIB Anschluß (Fig. 1, Pos. 4) und den Anschluß der Steuerleitungen (Fig. 1, Pos. 1) nehmen Sie bitte gemäß Anschlußbild (Fig. 2) vor.
- Seite 10 Inbetriebnahme • Montieren Sie vor Inbetriebnahme alle (Kappen) Ab- deckungen. Die Funktion des Einbaugeräts 6952 EB-102-500 ist softwareabhängig. Zur Programmierung schließen Sie ei- nen PC mit der ETS 2 ab Version 1.1 oder Power-Project (min. Vers. 3.0) mittels EIB-RS 232 Schnittstelle an die Power- net EIB Buslinie an.
- Seite 11 Fig. 1 REMARQUE Le raccordement Powernet EIB peut se trouver aussi sur une autre phase que la tension d'alimentation de l'appareil. Dans ce cas, lors de travaux sur l'installation, il faut veiller à une mise hors circuit sur tous les pôles.
- Seite 12 Fig. 2 ATTENTION L'entrée de commutation doit avoir la même phase que la tension d'alimentation de l'appareil. La longueur maximum de la conduite du commutateur à touche ne doit pas dépasser 100 m. Veuillez utiliser exclusivement des touches sans éclairage par contacts parallèles. Pour éviter des perturbations sous l'effet de la tension d'ondulation, la conduite commutée doit être posée séparé- ment de la conduite du commutateur à...
- Seite 13 Le contact du relais K1 est alimenté par L (phase). Lors de l'utilisation de l'appareil encastré 6952 EB-102-500 comme acteur de jalousie, l'entrée K2 doit àtre reliée avec le raccordement L (phase). Phase (signal Powernet EIB) Conducteur neutre (signal Powernet EIB)
- Seite 14 Bornes à vis pour 1 - 2,5 mm - Conduite du com- mutateur à touche: Bornes à vis pour 1 - 2,5 mm - Powernet EIB: Bornes à vis pour 1 - 2,5 mm Entrée du com- 230 V C.A. ± 10%, 50 Hz mutateur à...
- Seite 15 Données techniques REMARQUE Vous trouverez d'autres données techniques dans la fenêtre de l'appareil sous ETS 2 à partir de la version 1.1 (s'applique à tous les appareils Powernet EIB) ou au-dessus.
- Seite 16 DIN- VDE ainsi que celles du manuel EIB du ZVEI/ZVEH. La banque de données du fabricant ABB est complétée en permanence; elle contient les applications les plus récentes. Vous trouverez dans le Manuel Techniques les descriptions en faisant partie.
- Seite 17 Remarques Importantes ves au courant de démarrage et au facteur de puissance; le cas échéant.
- Seite 18 Domaines d'utilisation Le système d'appareils EIB ABB-Powernet est conçu de ® façon analogue au ABB i-bus EIB; la transmission des signaux se fait toutefois par l'intermédiaire du réseau de 230 V au lieu de la conduite à bus bifilaire. Acteur de série L'appareil encastré...
- Seite 19 Domaines d'utilisation D'autres fonctions des entrées de postes supplémentaires peuvent être sélectionnées par l'intermédiaire du logiciel (voir Manuel Technique). REMARQUE La sélection des appareils (acteur de série ou de jalousie) se fait par l'intermédiaire du logiciel.
- Seite 20 L'appareil est fixé à l'aide de vis qui sont introduites par les trous oblongs. Vous procéderez au raccordement Powernet EIB (Fig. 1, rep. 4) et au raccordement des lignes pilotes (Fig. 1, rep. 1) conformément au diagramme (Fig. 2).
- Seite 21 PC avec ETS 2 à partir de la version 1.1 ou Power-Pro- ject (min. Vers. 3.0) au moyen de l´interface EIB-RS 232 à la conduite à bus Powernet EIB. Remettre l'adresse physique • Mettez la tension de réseau en circuit.
- Seite 22 Fig. 1 NOTE The Powernet EIB can also be connected to a different phase than the voltage supply of the device. In this case, care must be taken when working on the unit that all poles are disconnected.
- Seite 23 Fig. 2 IMPORTANT The pushbutton switch input must be connected to the same phase as the voltage supply of the device. The maximum length of the pushbutton switch line must not exceed 100 m. Use only pushbutton switches without contact-parallel lighting. In order to prevent ripple voltage, the connected line must be laid separately to the pushbutton switch line.
- Seite 24 NOTE re Contact assembly K1 is supplied via L (phase) When built-in device 6952 EB-102-500 is used as shutter actuator, input K2 is to be connected via terminal L (phase) phase (Powernet EIB signal) neutral conductor (Powernet EIB signal)
- Seite 25 No. of pushbuttons (unlit): unlimited Class of equipment: 116 in acc. with EN 50065-1 NOTE For other technical data, from Version 1.1 onwards, please refer to the workstation window below the ETS 2 (applies with respect to all Powernet EIB devices).
- Seite 26 The device is programmed with the ETS 2 Version 1.1 and onwards or with Power-Project (min. Vers. 3.0). NOTE When wiring the ABB Powernet EIB built-in series/shutter actuator 6952 EB-102-500 (hereinafter referred to as built- in device 6952 EB-102-500) with incandescent lamps, the...
- Seite 27 Important Information regarding making current and power factor must be adhered to; if necessary.
- Seite 28 Fields of Application The ABB-Powernet EIB device system is configured similar- ® ly to that of the ABB i-bus EIB, however, signal transmission is via the 230 V supply system instead of the 2-core bus line. Series Actuator The built-in device 6952 EB-102-500 is installed in conventional lamps.
- Seite 29 102-500. The device is fixed in position by means of screws inserted through the oblong holes. Connect the Powernet EIB (Fig. 1, Pos. 4) and the control lines (Fig 1, Pos. 1) in accordance with the terminal diagram (Fig. 2).
- Seite 30 Start-up • Replace all caps prior to putting into operation. The function of built-in device 6952 EB-102-500 is software- dependent. For programming, connect a PC to the Powernet EIB bus line by means of the ETS 2 from Version 1.1 onwards or Power-Project (min.
- Seite 31 Fig. 1 AANWIJZING De Powernet EIB aansluiting kan ook op een andere fase dan de spanningstoevoer van het apparaat liggen, daarbij moet bij werkzaamheden aan de installatie erop worden gelet dat alle polen worden uitgeschakeld.
- Seite 32 Fig. 2 OPGELET De stuuringang moet dezelfde fase als de spannings- toevoer van het apparaat hebben. De maximale lengte van de stuurleiding mag niet meer bedragen dan 100 m. Gebruik a.u.b. uitsluitend impuls- drukkers zonder contactparallelle verlichting. Om storingen door rimpelspanning te voorkomen, dient de geschakelde leiding gescheiden van de stuurleiding te wor- den gelegd.
- Seite 33 AANWIJZING bij * Het relaiscontact K1 wordt via L (fase) gevoed. Bij gebruik van het inbouwapparaat 6952 EB-102-500 als jaloe-zieactor de ingang K2 met de aansluiting L (fase) verbinden. fase (Powernet EIB signaal) neutrale geleider (Powernet EIB signaal)
- Seite 34 Max. leidinglengte: per stuuringang 100 m Aantal impuls- drukkers (onverlicht): onbeperkt Apparaturklasse: 116 volgens EN 50065-1 AANWIJZING Nadere technische gegevens kunt u opmaken uit het appa- raatvenster onder de ETS 2 vanaf versie 1.1 (geldt voor alle Powernet EIB-apparaten) of hoger.
- Seite 35 Het apparaat wordt met de ETS 2 vanaf versie 1.1 en hoger of Power-Project (min. Vers. 3.0). OPGELET Bij de schakeling van de ABB-Powernet EIB inbouw-serie/ jaloezie-actor 6952 EB-101-500 (hierna inbouwapparaat 6952 EB-101-500) met TL-lampen dient men op de informatie...
- Seite 36 Belangrijke aanwijzingen van de lamp-/EVG-fabrikant resp. inschakelstroom en pro- duktiefactor te letten event.
- Seite 37 OP- en AF-bewegen en lamelverstelling van jaloezieën zijn extra via conventionele jaloezie-impulsdrukkers (bijv. 2020/4 US) mogelijk. Door middel van bijv. ABB-windwachters is een aparte vergrendeling (Nood-OP-positie bij storm) mogelijk. Andere functies van de nevenpostingangen kunnen via de...
- Seite 38 Toepassingsgebieden AANWIJZING De apparaten (serie- of jaloezie-actor) worden via de software gekozen.
- Seite 39 6952 EB-102-500. Het apparaat wordt door middel van schroeven - die door de slobgaten worden gestoken - bevestigd. De Powernet EIB (Fig. 1, pos. 4) en de stuurleidingen (Fig.1, pos. 1) worden volgens het aansluitschema (Fig. 2) aange- sloten.
- Seite 40 Om te programmeren sluit u een PC met de ETS 2 vanaf versie 1.2 of Power-Project (min. Vers. 3.0) dor middel van een EIB-RS 232 interface op de Powernet EIB buslijn aan. Fysisch adres verstrekken • Schakel de netspanning in.
- Seite 41 Fig. 1 INDICACION La conexión Powernet EIB puede encontrarse también en una fase diferente a la de la alimentación de tensión del apa- rato. Al trabajar en la instalación se tiene que tener cuidado de desconectar todos los polos.
- Seite 42 Fig. 2 ATENCION La entrada del palpador tiene que tener la misma fase como la alimentación de tensión del aparato. El largo máximo de la línea del palpador no debe sobre- pasar los 100 m. Le rogamos usar exclusivamente pal- padores sin iluminación de contacto paralelo.
- Seite 43 El contacto del relé K1 es alimentado a través de L (fase) Al usarse el aparato incorporable 6952 EB-102-500 como actor de persiana se tiene que unir la entrada K2 con la conexión L (fase). Fase (señal Powernet EIB) Línea neutra (señal Powernet EIB)
- Seite 44 - Circuito de carga: Bornes roscados para 1 - 2,5 mm - Línea del palpador: Bornes roscados para 1 - 2,5 mm - Powernet EIB: Bornes roscados para 1 - 2,5 mm 230 V ~ ± 10%, 50 Hz Entrada del palpador: Largo máximo...
- Seite 45 Datos técnicos INDICACION Tome los demás datos técnicos de la ventana del aparato bajo ETS 2 versión 1.1 (vale para todos los aparatos Powernet EIB) o mayor.
- Seite 46 Se tienen que observar las normas según DIN-VDE así como las del manual EIB del ZVEI/ZVEH. El banco de datos de ABB es constantemente com- plementado, conteniendo las últimas aplicaciones. Le rogamos tomar las descripciones correspondientes del manual técnico.
- Seite 47 Indicaciones importantes las lámparas/del EVG respecto a la corriente de conmutación y factor de potencia.
- Seite 48 Campos de aplicación El sistema de aparatos ABB-Powernet EIB está con-formado ® de forma similar al ABB i-bus EIB, pero la transmisión de la señal se efectúa aquí a través de la red de 230 V en vez de la línea bus bifilar.
- Seite 49 Campos de aplicación Otras funciones de las entradas de los aparatos supletorios son seleccionables a través del software (véase el manual técnico). INDICACION La selección de los aparatos (actor en serie o de persiana) se efectúa por el software.
- Seite 50 Efectúe la conexión del Powernet EIB (Fig. 1, Pos. 4) y la co- nexión de las líneas de mando (Fig. 1, Pos. 1) según el cua- dro de conexiones (Fig. 2).
- Seite 51 PC con el ETS 2 a partir de la versión 1.1 o Power-Pro- ject (min. Vers. 3.0) mediante un interfase EIB-RS 232 en la línea del bus Powernet EIB. Conceder la dirección física • Conecte la tensión de la red.
- Seite 52 Fig. 1 NOTA BENE Il Powernet EIB può essere collegato anche ad una fase diversa da quella della tensione di alimentazione dell'ap- parecchio. In caso di interventi sull'impianto si raccomanda di accertarsi della disinserzione onnipolare.
- Seite 53 Fig. 2 ATTENZIONE L'ingresso del pulsante deve avere la stessa fase della tensione di alimentazione dell'apparecchio. La linea che va al pulsante non dovrà superare la lun- ghezza massima di 100 mt. Si raccomanda di utilizzare esclusivamente pulsanti senza illuminazione a contatti paralleli.
- Seite 54 Il contatto del relè K1 viene alimentato tramite il morsetto L (fase). In caso di impiego dell'apparecchio da incasso 6952 EB-102- 500 quale attuatore per "veneziane", collegare l'ingresso K2 con il morsetto L (fase). fase (segnale dal Powernet EIB) conduttore neutro (segnale dal Powernet EIB)
- Seite 55 Numero pulsanti (senza illum.): illimitato Classe apparecchio: 116 in conf. alla nor. EN 50065-1 NOTA BENE Per ulteriori dettagli tecnici vedere alla finestra relativa all'apparecchio nel programma ETS 2 versione 1.1 o maggiore (valido per tutti gli apparecchi Powernet EIB).
- Seite 56 DIN-VDE e secondo il manuale EIB del ZWEI/ ZWEH. La banca dati della ABB viene continuamente in-tegrata ed aggiornata. Essa contiene le applicazioni più attuali. Le relative descrizioni sono riportate nel Manuale Tecnico. Se...
- Seite 57 Indicazioni importanti 102-500) a lampade fluorescenti, si dovranno osservare le indicazioni del fabbricante della lampada/dello stabilizza- tore relativamente alla corrente d'inserzione ed al fattore di potenza.
- Seite 58 Impieghi Il sistema di apparecchi ABB Powernet EIB è strutturato in ® maniera simile al interne ABB i-bus EIB con la differenza che la trasmissione dei segnali avviene attraverso la rete elettrica da 230 V invece che attraverso la linea del bus a due conduttori.
- Seite 59 Impieghi Attraverso il software sono selezionabili altre funzioni per gli ingressi degli apparecchi secondari (vedere Manuale Tecnico). NOTA BENE La selezione del tipo di impiego (quale attuatore in serie o per veneziane) avviene via software.
- Seite 60 6952 EB-102-500. L'apparecchio viene fissato mediante viti infilate nelle apposite asole. Il collegamento al Powernet EIB (Fig. 1, pos. 4) e dei cavi di comando (Fig. 1, pos. 1) viene effettuato come indicato nello schema di allacciamento (Fig. 2).
- Seite 61 Per programmare l'apparecchio collegate, per mezzo dell'interfaccia EIB-RS 232, la linea del bus del Powernet EIB ad un PC su cui è installato il software ETS 2 versione 1.1 o maggiore, oppure Power-Project (min. vers. 3.0). Assegnazione dell'indirizzo fisico •...
- Seite 62 Fig. 1 OBS! Powernet EIB kan även anslutas till annan fas än den som matar den styrda lasten. Då fordras emellertid allpolig bryt- ning i samband med ingrepp i systemet.
- Seite 63 Fig. 2 VARNING Tryckknappsingången måste ligga på samma fas som den styrda lasten. Ledningen till tryckknappen får inte vara längre än 100 m. Använd endast tryckknapp utan parallellkopplad indikeringslampa. För att undvika störningar på grund av brumspänning ska den styrda ledningen förläggas separat från ledningen till tryckknappen.
- Seite 64 Styrd fas (K2) "Upp" ← Styrd fas (K1) "Ner" Fasledare (matning)* Nolledare * Reläkontakten K1 matas via L (fas) Vid användning av Inbyggnadsenhet 6952 EB-102-500 som jalu-siställdon ska ingången K2 anslutas till L (fas). Fasledare (Powernet EIB-signal) Nolledare (Powernet EIB-signal)
- Seite 65 230 V AC ± 10%, 50 Hz Tryckknappsingång: Max ledningslängd: 100 m per tryckknappsingång Antal tryckknappar Obegränsat (utan indikeringslampa): Apparatklass: 116 enligt EN 50065-1 OBS! Ytterligare tekniska data ges i apparatfönstret i ETS 2, version 1.1 och högre (gäller samtliga Powernet EIB- apparater).
- Seite 66 Apparaten programmeras med ETS 2, version 1.1 och högre, eller med Power-Project (min. Vers. 3.0). VARNING Om ABB-Powernet EIB Serie- och jalusiställdon 6952 EB- 102-500 för inbyggnad (kallas fortsättningsvis Inbyggnads- enhet 6952 EB-102-500) belastas med lysrörsbelysning ska armaturtillverkarens och kraftbolagets information med...
- Seite 67 Körning av jalusin uppåt och nedåt samt vinkling av lamellerna kan dessutom göras via ett konventionellt jalusimanöverdon (t ex 2020/4 US). Med hjälp av t ex ABB- Vindvakt går det att lägga till en överordnad förreg- lingsfunktion (tvångsupphissning vid storm).
- Seite 68 Ta av de båda ändlocken på Inbyggnadsenhet 6952 EB-102- 500. Apparaten fixeras med hjälp av skruvar genom ovala hål. Anslutning av Powernet EIB (Fig. 1, pos 4) och anslutning av styrledningar (Fig. 1, pos 1) framgår av kopplingsschemat (Fig.2). Beakta även den anslutningsinformation som ges under...
- Seite 69 Driftsättning • Sätt på alla kåpor och lock innan apparaten sätts i drift. Funktionen hos Inbyggnadsenhet 6952 EB-102-500 är pro- gramvaruberoende. För programmering, anslut en PC med programmet ETS 2, version 1.1 eller högre eller Power-Pro- ject (min. Vers. 3.0), via gränssnittet EIB-RS 232 till Power- net EIB-busslinjen.
