ABB AC522 Montageanweisung

en Installation instructions
de Montageanweisung
es Instrucciones de montaje
fr Notice de montage
it Istruzioni di montaggio
sv Installation och skötsel
cn 安装说明书
ru Инструкция по монтажу
ABB STOTZ-KONTAKT GmbH
Eppelheimer Str. 82 Postfach 10 1680
69123 Heidelberg 69006 Heidelberg
Germany Germany
Telephone +49 (0 ) 6221 701-0
Telefax +49 (0 ) 6221 701-240
E-mail automation-helpline.desto@de.abb.com
Internet http://www.abb.com/plc
en Warning!
Installation and maintenance have to be
performed according to the technical
rules, codes and relevant standards,
e.g. EN 60204 part 1, by skilled electri-
cians only.
de Warnung!
Die Installation und Wartungsarbeiten
dieses Gerätes müssen durch eine Elek-
trofachkraft durchgeführt werden, nach
den anerkannten technischen Regeln,
Vorschriften und relevanten Normen z. B.
EN 60204 Teil 1.
cn 警告!
该产品的安装和维护只能由专业技术人员根据
技术规程、规定和相关的标准，
比如 EN60204的第一部分，进行操作。
en Please refer to the manual for safety
instructions.
System description AC500
German manual: 2CDC 125 015 M01xx
English manual: 2CDC 125 015 M02xx
de Die Sicherheitshinweise entnehmen Sie bitte
dem Handbuch.
Systembeschreibung AC500
Deutsch: 2CDC 125 015 M01xx
Englisch: 2CDC 125 015 M02xx
cn 相关安全说明请参照使用手册
系统描述 AC500
德文版使用手册: 2CDC 125 015 M01xx
英文版使用手册: 2CDC 125 015 M02xx
en Assembly de Montage
en The module is put on the Terminal Unit - Module clicks in
de Das Modul auf den Klemmenblock stecken - Modul rastet ein
es Encajar el módulo en el bloque de bornas - el módulo se engancha
fr Enfi cher le module sur l'embase de connectique - Le module s'enclenche
it Inserire il modulo sul supporto base - agganciare il modulo
sv Tryck fast modulen på anslutningsplattan - modulen snäpper fast
cn 将模块插入并卡在底板上
ru Модуль устанавливается на монтажное основание – Модуль
защелкивается
en Disassembly de Demontage
en press above and below
de oben und unten drücken
es presionar arriba y abajo
fr Appuyer en bas et en haut
it premere sopra e sotto
sv tryck uppe och nere
cn 按住上下两个卡子
ru нажмите сверху и снизу
AC522
es ¡Advertencia!
La instalación y mantenimiento de estos
aparatos debe efectuarla un especialista,
de acuerdo a las reglas, instrucciones y
normas relevantes,
p.ej.: EN60204, Parte 1.
fr Avertissement!
L'installation et la maintenance de cet
appareil doivent être réalisées par des
personnes compétentes et connaissant
les textes et directives règlementaires,
ainsi que les normes de référence telle
que la norme EN60204.1.
ru Внимание!
Монтаж и обслуживание должны выполняться
только квалифицированными электриками,
в соответствии с техническими правилами,
нормами и соответствующими стандартами,
например EN 60204 часть 1.
es Las indicaciónes de seguridad se hallan en
el manual.
Descripción del sistema AC500
Manual en alemán:
Manual en inglés:
fr Lisez le manuel pour trouver les
prescriptions de sécurité.
Description du système AC500
Manuel allemand:
Manuel anglais:
ru Инструкции по безопасности приведены
в руководстве.
Описание системы AC500
Немецкий язык:
Английский язык: 2CDC 125 015 M02xx
es Montaje fr Montage
es Desmontaje fr Démontage
remove the module
Modul abziehen
retirar el módulo
Retirer le module
rimuovere il modulo
dra ut modulen
将模块拔出
снимите модуль
it
L'installazione e la manutenzione devono
essere realizzate in accordo con le
normative tecniche vigenti
(esempio: EN60204-1) solamente da
personale specializzato.
sv
Installation och underhåll av denna
apparat får endast utföras av behörig
person, och enligt gällande föreskrifter
och standarder t.ex. EN 60204 del 1.
it Leggere il manuale per istruzioni sulla
sicurezza.
Descrizione del sistema AC500
2CDC 125 015 M01xx Manuale tedesco:
2CDC 125 015 M02xx Manuale inglese:
sv Var vänlig beakta säkerhetsinstruktionerna i
manualen.
Systembeskrivning AC500
2CDC 125 015 M01xx Tysk:
2CDC 125 015 M02xx Engelsk:
en xx = sequential version number
de xx = fortlaufende Versionsnummer
es xx = Número de versión secuencial
fr xx = N° de version séquentiel
it xx = Numero di versione sequenziale
2CDC 125 015 M01xx
sv xx = Löpande versionsnummer
cn xx = 版本序列号
ru xx = последовательный номер версии
it Montaggio sv Montage
it Smontaggio sv Demontering
³
·
³
Avvertenze!
Varning!
2CDC 125 015 M01xx
2CDC 125 015 M02xx
2CDC 125 015 M01xx
2CDC 125 015 M02xx
cn 组装 rus Сборка

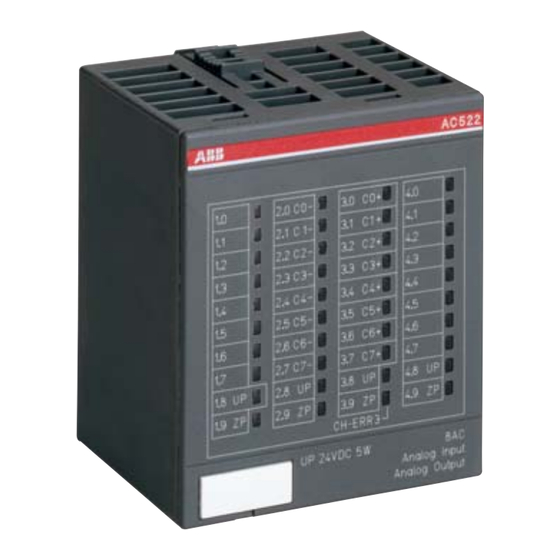

AC522
1.0 2.0 C0- 3.0 C0+ 4.0
1.1 2.1 C1- 3.1 C1+ 4.1
1.2 2.2 C2- 3.2 C2+ 4.2
1.3 2.3 C3- 3.3 C3+ 4.3
1.4 2.4 C4- 3.4 C4+ 4.4
1.5 2.5 C5- 3.5 C5+ 4.5
1.6 2.6 C6- 3.6 C6+ 4.6
1.7 2.7 C7- 3.7 C7+ 4.7
1.8 UP 2.8 UP 3.8 UP 4.8 UP
1.9 ZP 2.9 ZP 3.9 ZP 4.9 ZP
CH-ERR3
UP 24VDC 5W 8 AC
Analog Input
Analog Output
1.0 2.0 3.0 4.0
1.1 2.1 3.1 4.1
1.2 2.2 3.2 4.2
1.3 2.3 3.3 4.3
1.4 2.4 3.4 4.4
1.5 2.5 3.5 4.5
1.6 2.6 3.6 4.6
1.7 2.7 3.7 4.7
1.8 2.8 3.8 4.8
1.9 2.9 3.9 4.9
cn 拆卸 rus Разборка
