Spannen eines Werkstücks im Drehfutter
Bei unsachgemäßem Spannen besteht Verletzungsgefahr durch Herausschleudern des Werk-
stückes oder durch Bruch der Backen. Die nachfolgend dargestellten Beispiele erfassen nicht
alle möglichen Gefahrensituationen.

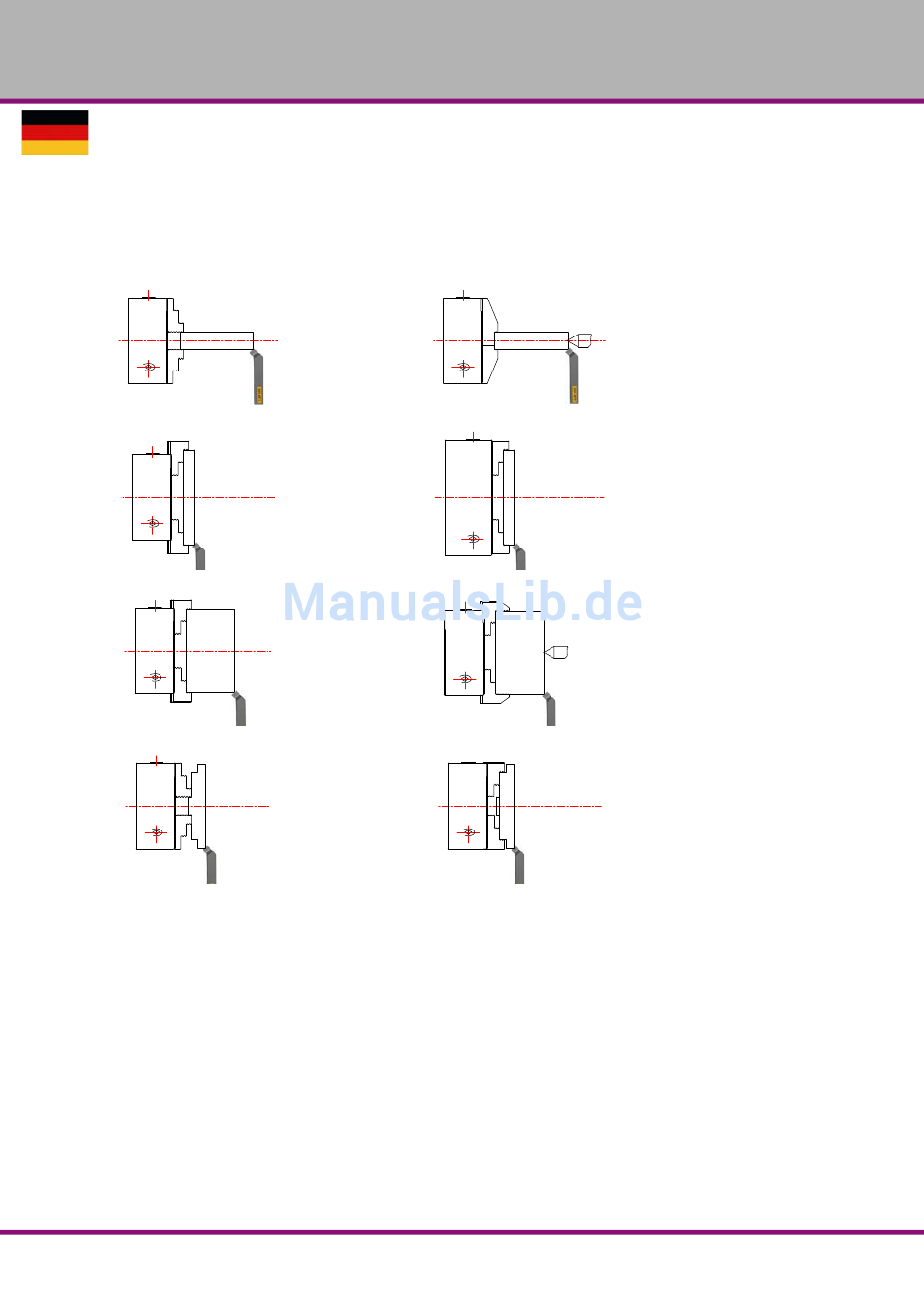

Falsch
Version 1.0 vom 2016-04-21
Zu kurze Einspannlänge,
zu lange Auskraglänge.
Spanndurchmesser zu
gross.
Werkstück zu schwer und
Spannstufe zu kurz.
Zu kleiner Spanndurch-
messer.
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
Richtig
Zusätzliche Abstützung
über Spitze und/oder
Lünette
Grössere
Drehmaschine einsetzen.
Abstützung über Spitze,
Spannstufe verlängert.
Verlängerte Spannstufen
für dieses Dreibackenfutter
nicht erhältlich.
Eventuell grössere
Drehmaschine einsetzen.
Spannen am größtmög-
lichen Spanndurchmesser.
