5.2 E-Hand-Schweißen
5.2.1 Anschluss Elektrodenhalter und Werkstückleitung
Quetsch- und Verbrennungsgefahr!
Beim Stabelektrodenwechsel besteht Quetsch- und Verbrennungsgefahr!
• Geeignete, trockene Schutzhandschuhe tragen.
• Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um ge-
schweißte Werkstücke zu bewegen.
Pos. Symbol
1
2
3
4
• Kabelstecker von Elektrodenhalter und Werkstückleitung in die anwendungsabhängige Schweißstrom-
buchse einstecken und durch Rechtsdrehung verriegeln. Die entsprechende Polarität richtet sich nach
der Angabe des Elektrodenherstellers auf der Elektrodenverpackung.
099-002128-EW500
26.01.2022
Beschreibung 0
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Elektrodenhalter bzw. Werkstückleitung
Elektrodenhalter
Anschlussbuchse, Schweißstrom „-"
Anschluss Werkstückleitung bzw. Elektrodenhalter
VORSICHT

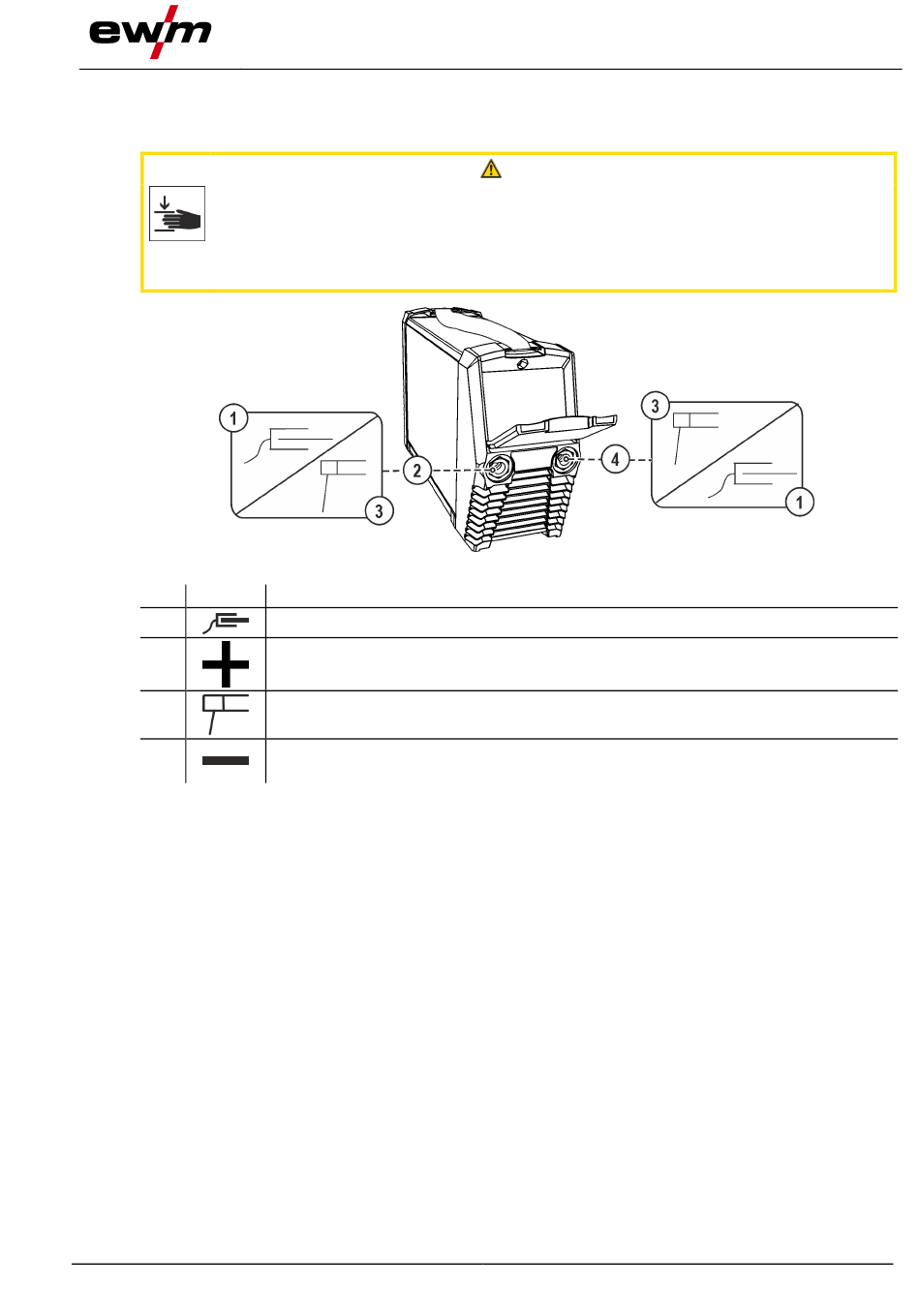

Abbildung 5-6
