Aufbau und Funktion
WIG-Schweißen
5.3.2.1

Anschluss Druckminderer

Pos. Symbol
1
2
3
4
• Vor dem Anschluss des Druckminderers an der Gasflasche das Flaschenventil kurz öffnen, um even-
tuelle Verschmutzungen auszublasen.
• Druckminderer an Gasflaschenventil gasdicht festschrauben.
• Gasschlauchanschluss an der Ausgangsseite des Druckminderers gasdicht festschrauben.
5.3.3 Schweißaufgabenanwahl
5.3.3.1

Gastest - Einstellung Schutzgasmenge

Ist das Gasdrehventil geöffnet, fließt permanent Schutzgas aus dem Schweißbrenner (keine
Regelung über separates Gasventil). Das Drehventil muss vor jedem Schweißvorgang geöffnet
bzw. nach dem Schweißvorgang wieder geschlossen werden.
Sowohl eine zu geringe als auch eine zu hohe Schutzgaseinstellung kann Luft ans Schweißbad bringen
und in der Folge zu Porenbildung führen. Schutzgasmenge entsprechend der Schweißaufgabe anpas-
sen!
Faustregel zur Gasdurchflussmenge:
Durchmesser in mm der Gasdüse entspricht l/min Gasdurchfluss.
Beispiel: 7 mm Gasdüse entsprechen 7 l/min Gasdurchfluss.
• Gasflaschenventil langsam öffnen.
• Gasmenge am Druckminderer je nach Anwendung einstellen.
26

Beschreibung

0
Druckminderer
Ausgangsseite Druckminderer
Schutzgasflasche
Gasflaschenventil

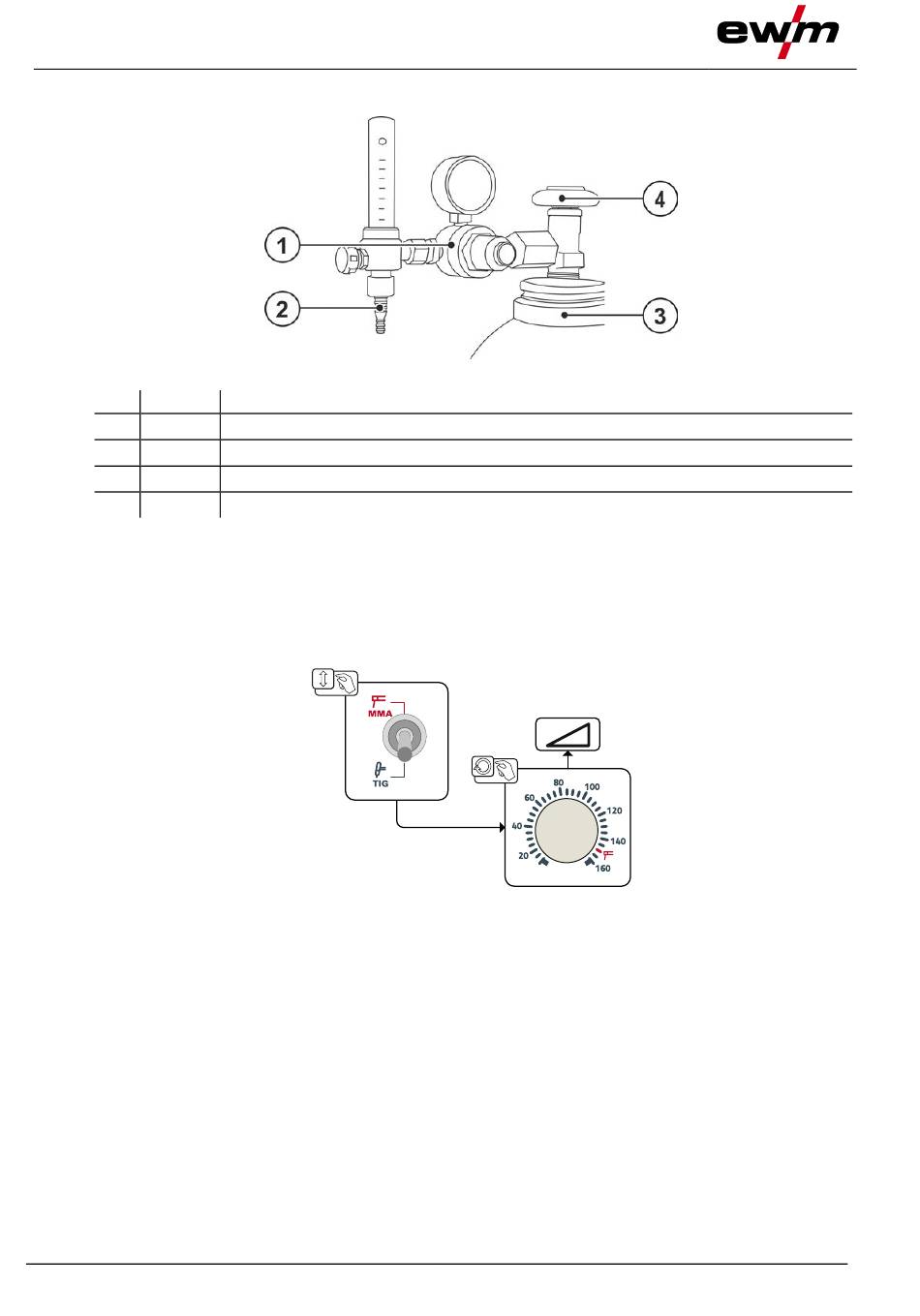

Abbildung 5-11
Abbildung 5-12
