Gerätebeschreibung - Schnellübersicht; Vorderansicht - EWM Pico 160 Betriebsanleitung

4 Gerätebeschreibung - Schnellübersicht
4.1

Vorderansicht

Pos. Symbol
1
2
3
4
5
6
099-002128-EW500
26.01.2022
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Transportgurt > siehe Kapitel 5.1.4.1
Gerätesteuerung > siehe Kapitel 4.3
Schutzklappe
Anschlussbuchse Schweißstrom „+"
• E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
• WIG: Anschluss Werkstückleitung
Austrittsöffnung Kühlluft
Anschlussbuchse, Schweißstrom „-"
• E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
• WIG: Anschluss WIG-Schweißbrenner

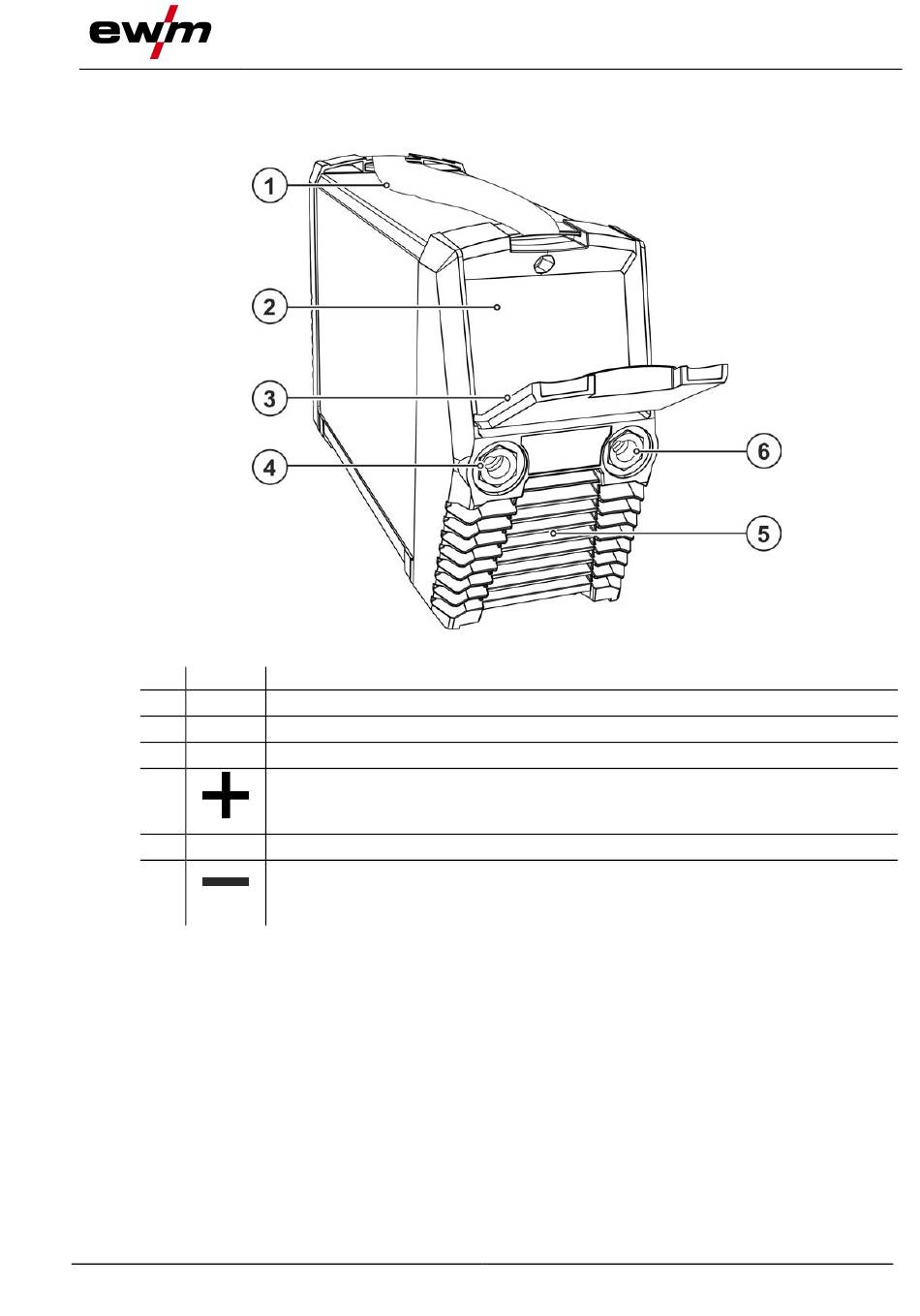

Abbildung 4-1
Vorderansicht
