5.3 WIG-Schweißen

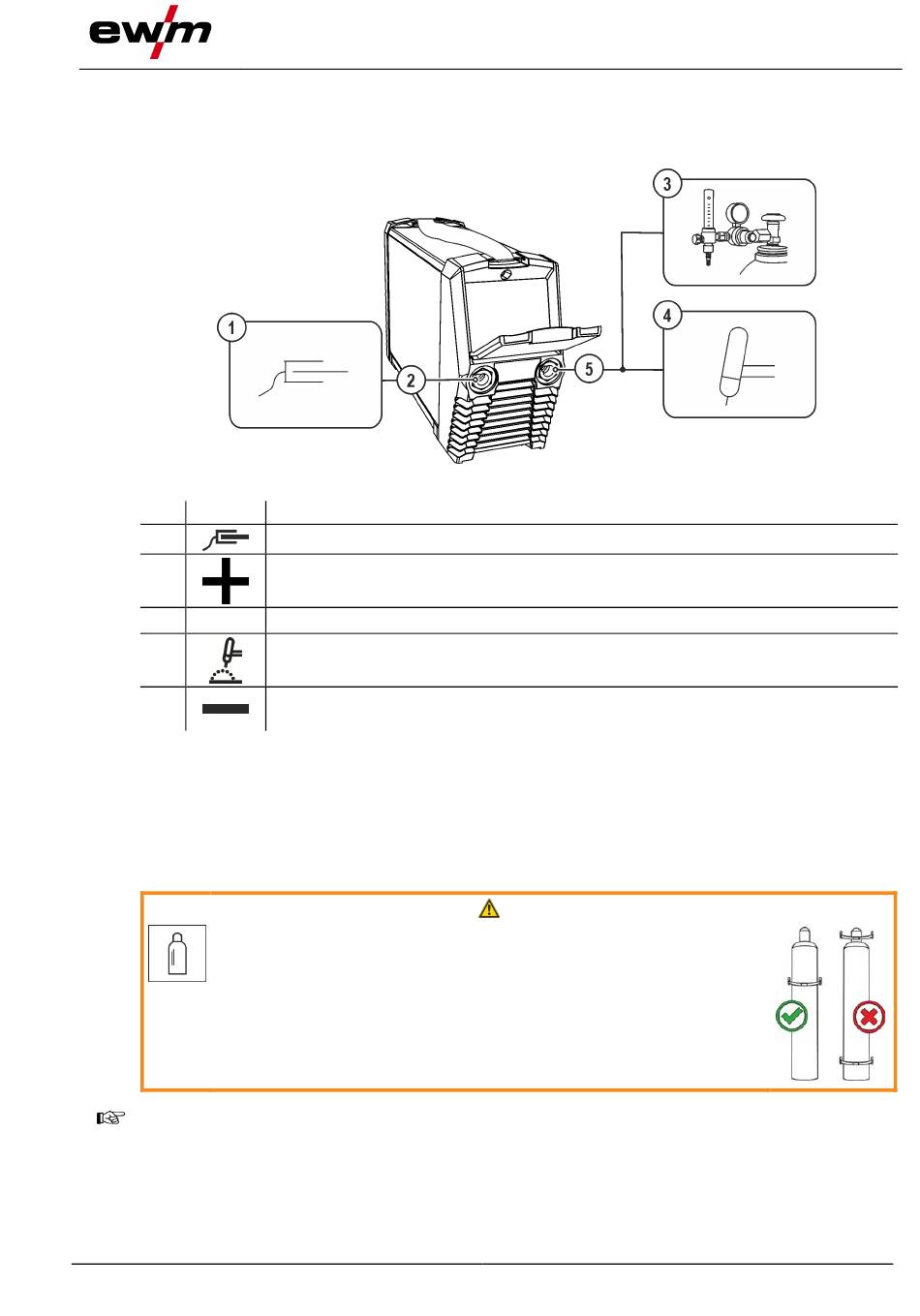

5.3.1 Anschluss WIG-Schweißbrenner mit Gasdrehventil
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten (siehe Brennerbetriebsanleitung).
Pos. Symbol
1
2
3
4
5
• Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
• Schutzgasschlauch des Schweißbrenners an der Ausgangsseite des Druckminderers festschrauben.
5.3.2

Schutzgasversorgung

Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen!
Nicht ordnungsgemäße oder unzureichende Befestigung von Schutz-
gasflaschen kann zu schweren Verletzungen führen!
• Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit
Sicherungselementen (Kette / Gurt) sichern!
• Die Befestigung muss in der oberen Hälfte der Schutzgasflasche erfol-
gen!
• Sicherungselemente müssen eng am Flaschenumfang anliegen!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum Schweißbrenner ist
Grundvoraussetzung für optimale Schweißergebnisse. Darüber hinaus kann eine verstopfte
Schutzgasversorgung zur Zerstörung des Schweißbrenners führen!
• Alle Schutzgasverbindungen gasdicht herstellen!
099-002128-EW500
26.01.2022
Beschreibung 0
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Ausgangsseite Druckminderer
Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromleitung WIG-Schweißbrenner
Abbildung 5-10
WARNUNG
Aufbau und Funktion
WIG-Schweißen
