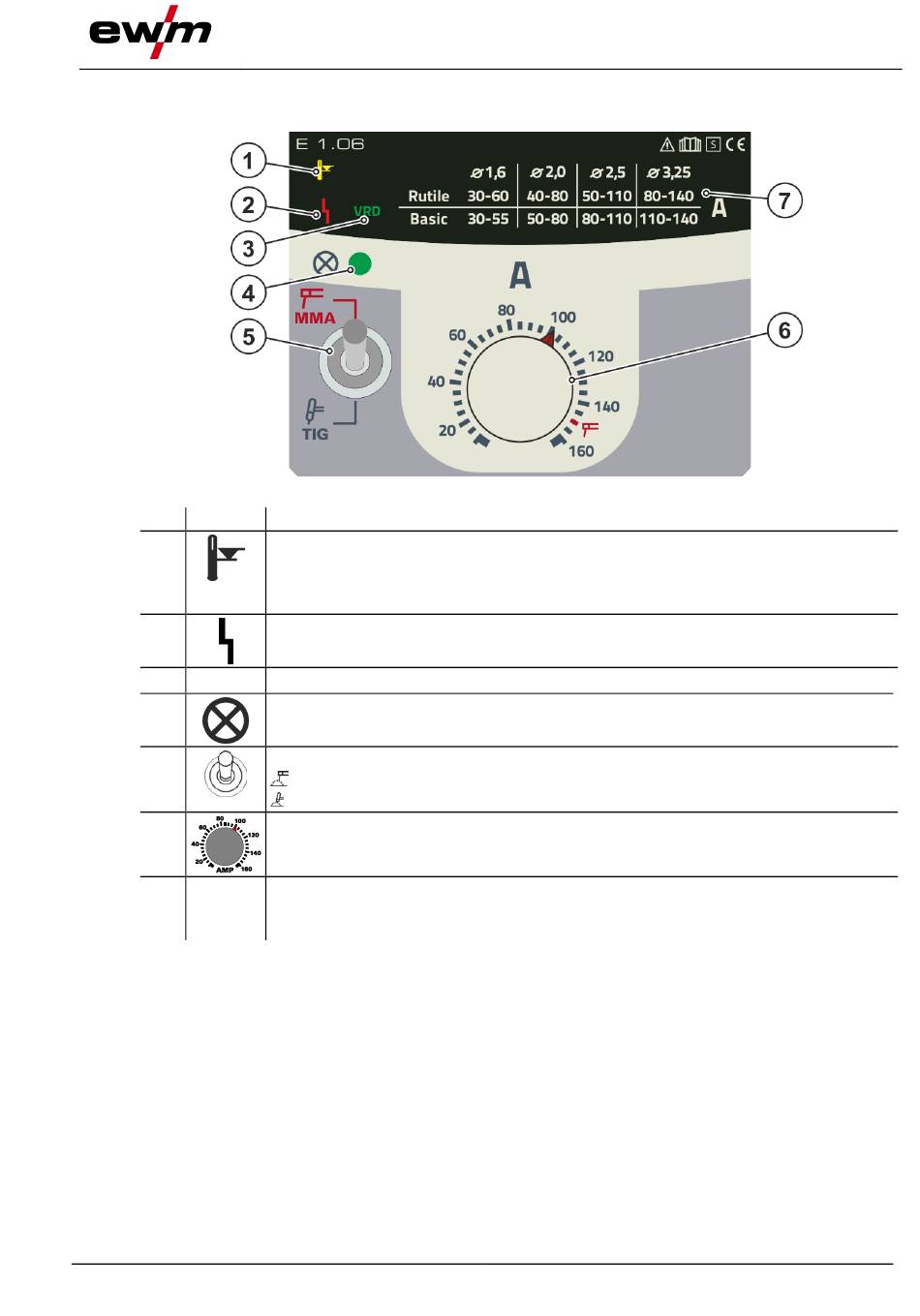

4.3 Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3 VRD
4
5
6
7
099-002128-EW500
26.01.2022
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne wei-
tere Maßnahmen weitergeschweißt werden.
Signalleuchte Sammelstörung
Fehlermeldungen > siehe Kapitel 7
Signalleuchte Spannungsminderungseinrichtung (VRD) > siehe Kapitel 5.4
Signalleuchte Betriebsbereitschaft
Signalleuchte leuchtet bei eingeschaltetem und betriebsbereitem Gerät.
Umschalter Schweißverfahren
--------- E-Hand-Schweißen
---------- WIG-Schweißen
Drehknopf Schweißstrom
Stufenlose Einstellung des Schweißstromes.
Tabelle Einstellhilfe für E-Hand-Schweißstrom
Empfohlener E-Hand-Schweißstrom in Abhängigkeit von Elektrodentyp und -durchmes-
ser.
Abbildung 4-3
Gerätesteuerung - Bedienelemente
