3.2 Funktionen der Klemmen des IO 351A und IO 351B

3.2.1 IO 351A
3A
1

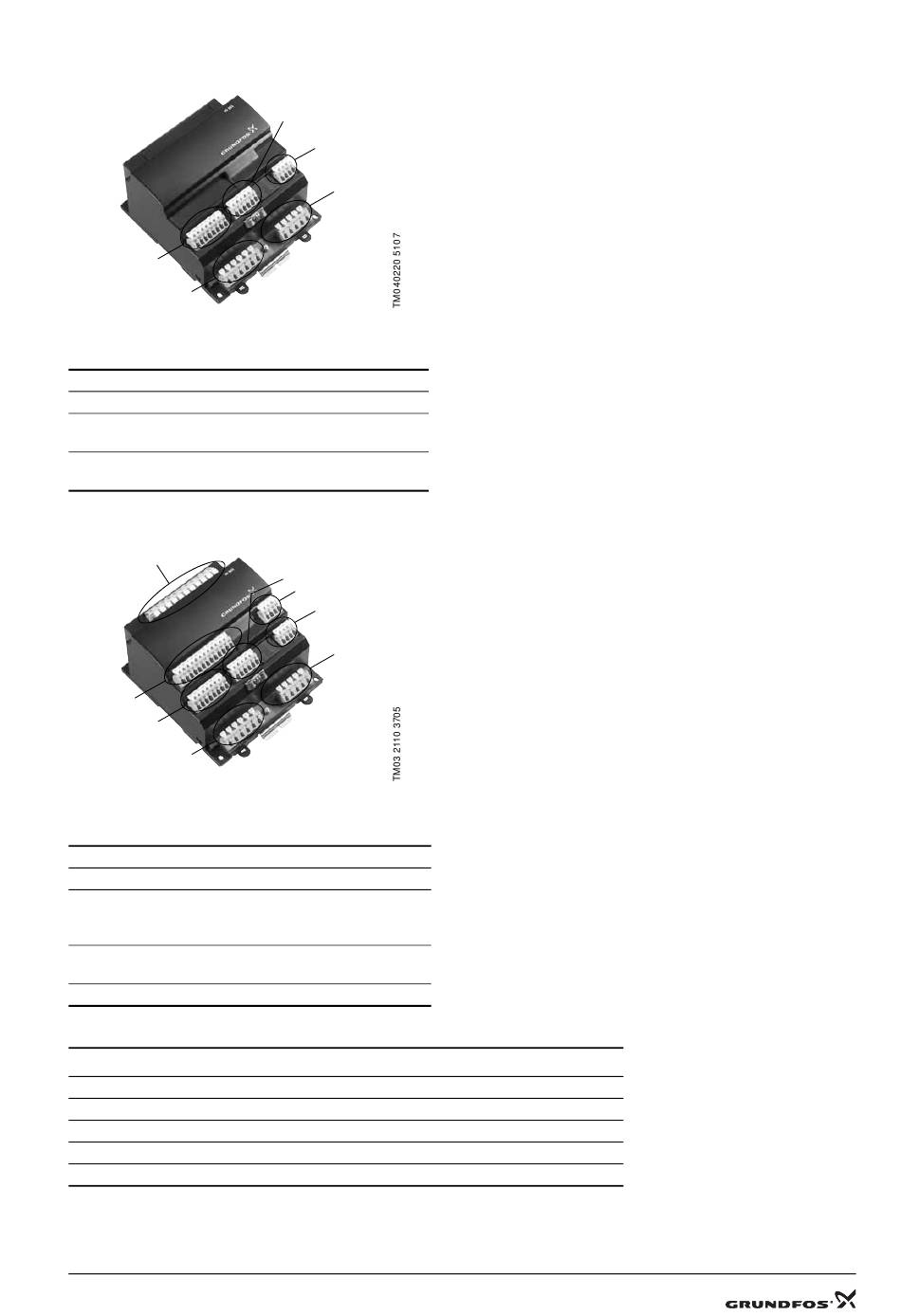

Abb. 7 Klemmengruppen
Die Klemmen am Modul IO 351A können in folgende Gruppen unterteilt werden:
Gruppe 1: Versorgungsspannung
Gruppe 2: Digitalausgänge 1-3
Gruppe 3A: Digitaleingänge
3C: GENIbus
Eingänge für PTC-Sensor oder
Gruppe 4A:
Thermoschalter
3.2.2 IO 351B
5
3B
3A
1
Abb. 8 Klemmengruppen
Die Klemmen am Modul IO 351B können in folgende Gruppen unterteilt werden:
Gruppe 1: Versorgungsspannung
Gruppe 2: Digitalausgänge 1-3
Gruppe 3A: Digitaleingänge
3B: Analogeingänge und - ausgänge
3C: GENIbus
Eingänge für PTC-Sensor oder
Gruppe 4A, 4B:
Thermoschalter
Gruppe 5: Digitalausgänge 4-7
3.2.3 Übersicht über die Ein- und Ausgänge der Module
Art Pumpenmodul A
Analogeingang nicht verwendet
Analogausgang
Digitaleingang
PTC-Eingang
Digitalausgang
3C
4A
2
3C
4B
4A
2
Pumpenmodul B
nicht verwendet
- 3
3 9
3 6
3 7
8 / 49
IO Modul B
2
nicht verwendet
9
nicht verwendet
7
