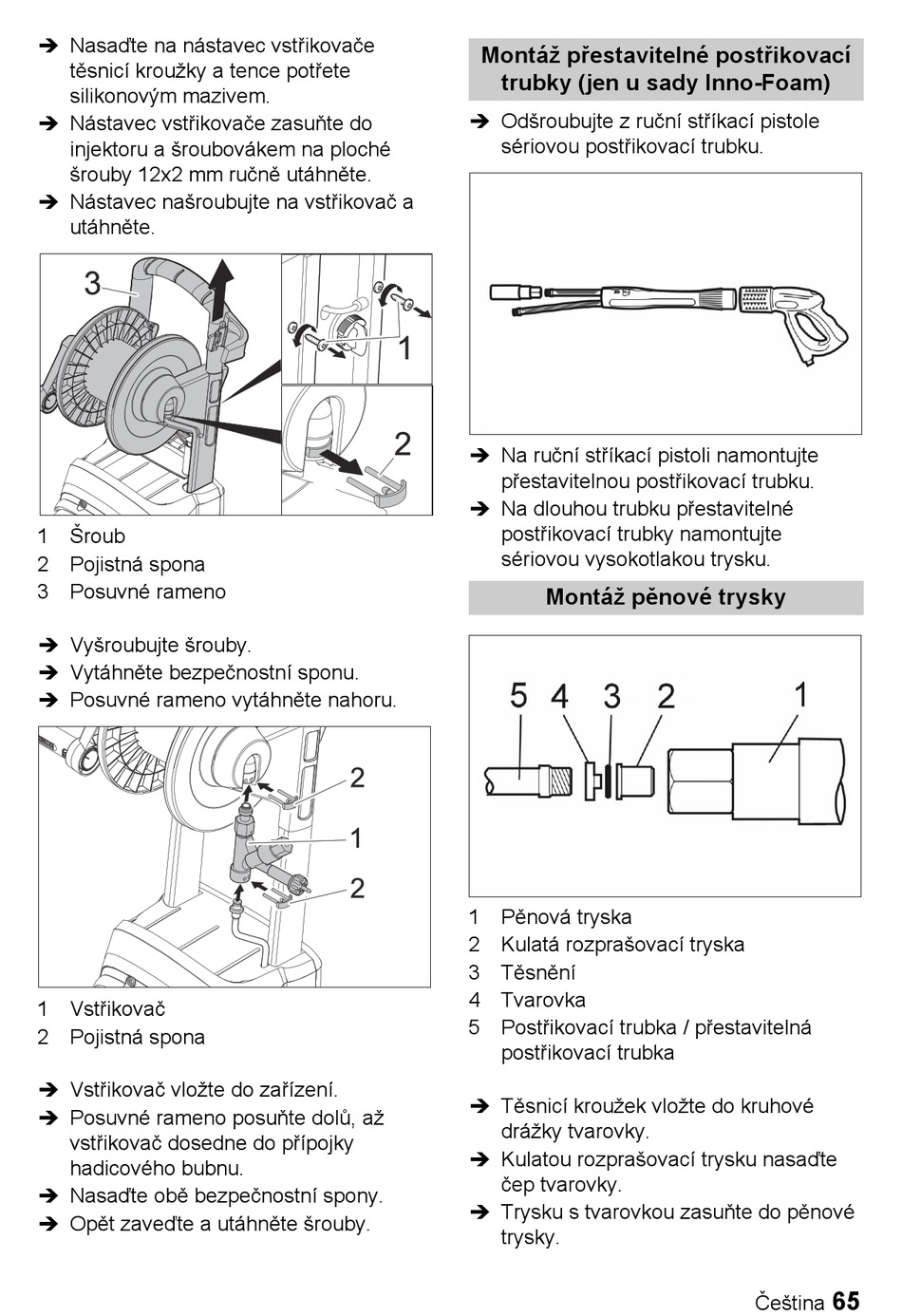

! Nasaďte na nástavec vstřikovače
těsnicí kroužky a tence potřete
silikonovým mazivem.
! Nástavec vstřikovače zasuňte do
injektoru a šroubovákem na ploché
šrouby 12x2 mm ručně utáhněte.
! Nástavec našroubujte na vstřikovač a
utáhněte.
1 Šroub
2 Pojistná spona
3 Posuvné rameno
! Vyšroubujte šrouby.
! Vytáhněte bezpečnostní sponu.
! Posuvné rameno vytáhněte nahoru.
1 Vstřikovač
2 Pojistná spona
! Vstřikovač vložte do zařízení.
! Posuvné rameno posuňte dolů, až
vstřikovač dosedne do přípojky
hadicového bubnu.
! Nasaďte obě bezpečnostní spony.
! Opět zaveďte a utáhněte šrouby.
Montáž přestavitelné postřikovací
trubky (jen u sady Inno-Foam)
! Odšroubujte z ruční stříkací pistole
sériovou postřikovací trubku.
! Na ruční stříkací pistoli namontujte
přestavitelnou postřikovací trubku.
! Na dlouhou trubku přestavitelné
postřikovací trubky namontujte
sériovou vysokotlakou trysku.
Montáž pěnové trysky
1 Pěnová tryska
2 Kulatá rozprašovací tryska
3 Těsnění
4 Tvarovka
5 Postřikovací trubka / přestavitelná
postřikovací trubka
! Těsnicí kroužek vložte do kruhové
drážky tvarovky.
! Kulatou rozprašovací trysku nasaďte
čep tvarovky.
! Trysku s tvarovkou zasuňte do pěnové
trysky.
