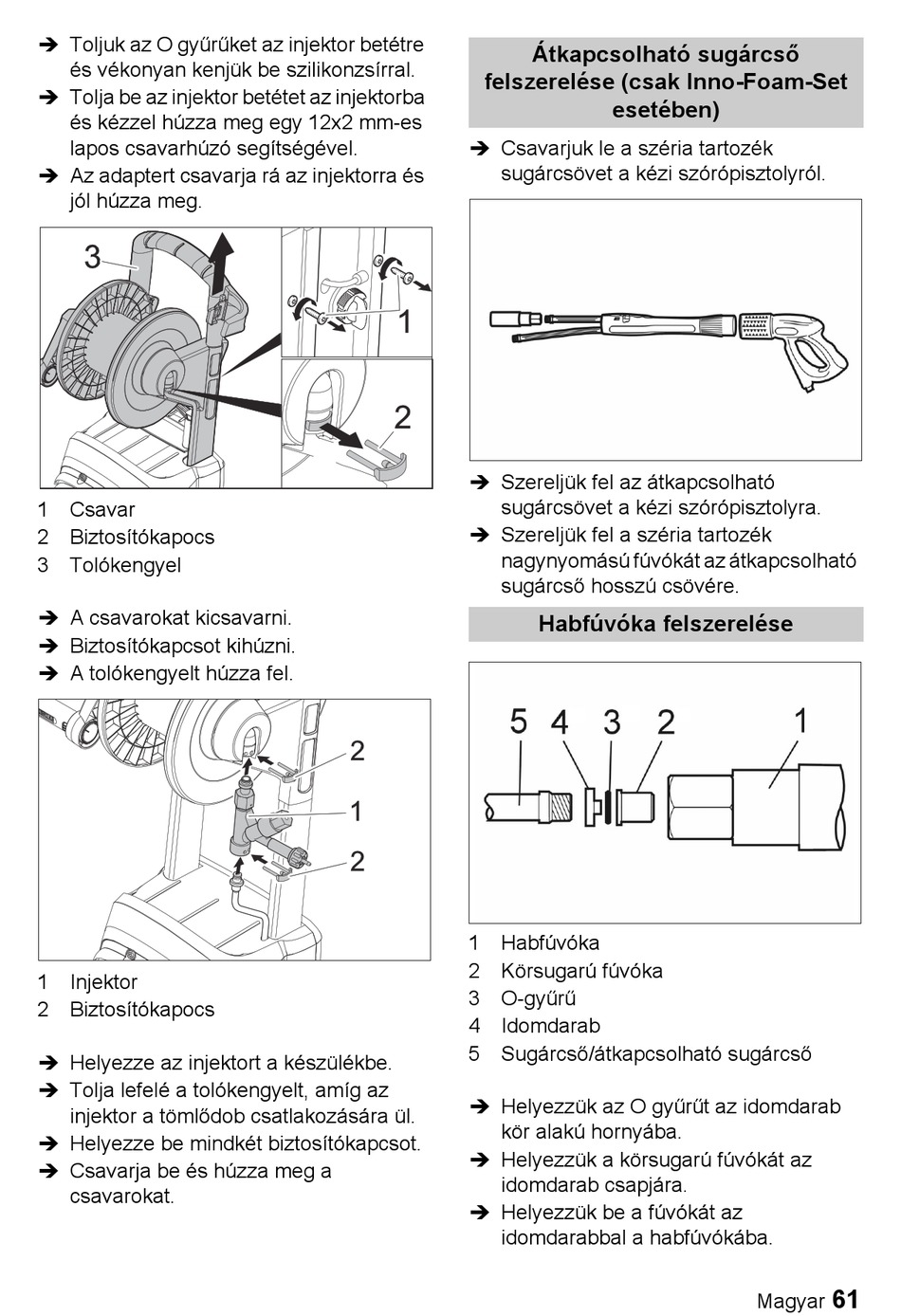

! Toljuk az O gyűrűket az injektor betétre
és vékonyan kenjük be szilikonzsírral.
! Tolja be az injektor betétet az injektorba
és kézzel húzza meg egy 12x2 mm-es
lapos csavarhúzó segítségével.
! Az adaptert csavarja rá az injektorra és
jól húzza meg.
1 Csavar
2 Biztosítókapocs
3 Tolókengyel
! A csavarokat kicsavarni.
! Biztosítókapcsot kihúzni.
! A tolókengyelt húzza fel.
1 Injektor
2 Biztosítókapocs
! Helyezze az injektort a készülékbe.
! Tolja lefelé a tolókengyelt, amíg az
injektor a tömlődob csatlakozására ül.
! Helyezze be mindkét biztosítókapcsot.
! Csavarja be és húzza meg a
csavarokat.
Átkapcsolható sugárcső
felszerelése (csak Inno-Foam-Set
esetében)
! Csavarjuk le a széria tartozék
sugárcsövet a kézi szórópisztolyról.
! Szereljük fel az átkapcsolható
sugárcsövet a kézi szórópisztolyra.
! Szereljük fel a széria tartozék
nagynyomású fúvókát az átkapcsolható
sugárcső hosszú csövére.
Habfúvóka felszerelése
1 Habfúvóka
2 Körsugarú fúvóka
3 O-gyűrű
4 Idomdarab
5 Sugárcső/átkapcsolható sugárcső
! Helyezzük az O gyűrűt az idomdarab
kör alakú hornyába.
! Helyezzük a körsugarú fúvókát az
idomdarab csapjára.
! Helyezzük be a fúvókát az
idomdarabbal a habfúvókába.
