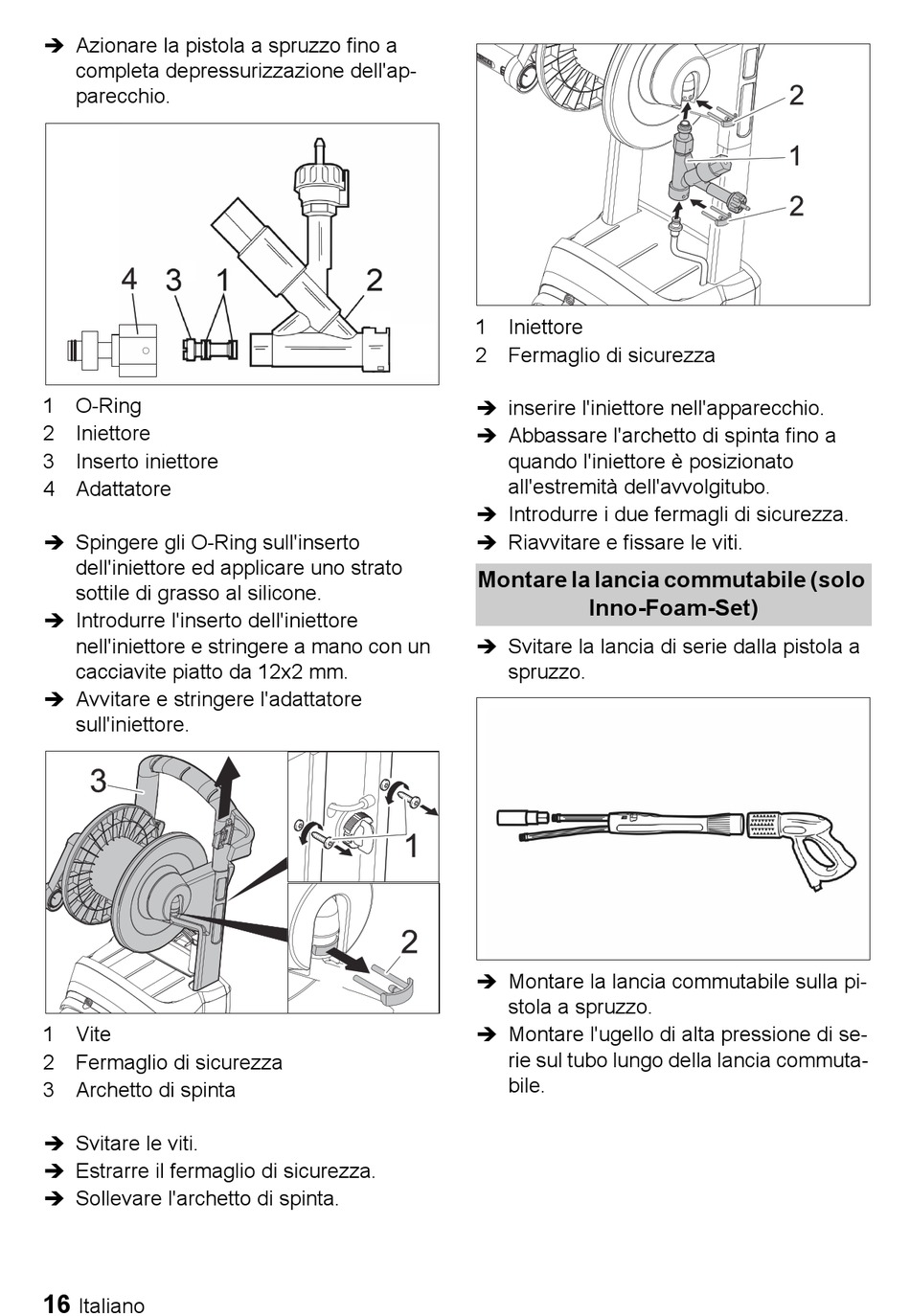

! Azionare la pistola a spruzzo fino a
completa depressurizzazione dell'ap-
parecchio.
1 O-Ring
2 Iniettore
3 Inserto iniettore
4 Adattatore
! Spingere gli O-Ring sull'inserto
dell'iniettore ed applicare uno strato
sottile di grasso al silicone.
! Introdurre l'inserto dell'iniettore
nell'iniettore e stringere a mano con un
cacciavite piatto da 12x2 mm.
! Avvitare e stringere l'adattatore
sull'iniettore.
1 Vite
2 Fermaglio di sicurezza
3 Archetto di spinta
! Svitare le viti.
! Estrarre il fermaglio di sicurezza.
! Sollevare l'archetto di spinta.
16
Italiano
1 Iniettore
2 Fermaglio di sicurezza
! inserire l'iniettore nell'apparecchio.
! Abbassare l'archetto di spinta fino a
quando l'iniettore è posizionato
all'estremità dell'avvolgitubo.
! Introdurre i due fermagli di sicurezza.
! Riavvitare e fissare le viti.
Montare la lancia commutabile (solo
Inno-Foam-Set)
! Svitare la lancia di serie dalla pistola a
spruzzo.
! Montare la lancia commutabile sulla pi-
stola a spruzzo.
! Montare l'ugello di alta pressione di se-
rie sul tubo lungo della lancia commuta-
bile.
