7300-M023-0_B
D
Seite 25 von 36
HP441S.XX - HP441S.XXFI
HP441SQ.XX - HP441SQ.XXFI
FÜR EINE LÄNGERE LEBENSDAU-
ER DES FILTERS UND DER ANDE-
REN PNEUMATISCH ANGETRIEBE-
NEN MASCHINENORGANE, MUSS
ES SICHERGESTELLT WERDEN,
DASS DIE EINGANGSLUFT:
• KEINE SCHMIERÖL VOM KOM-
PRESSOR;
• KEINE FEUCHTIGKEIT;
• KEINE VERUNREINIGUNGEN
ENTHÄLT.
• Wöchentlich und/oder wenn notwendig muss der
Öltank nachgefüllt werden. Dazu ist die entsprechen-
de Einfüllöffnung zu verwenden, die sich auf dem
Schmierfilter befindet und mit einem Stopfen oder
einer Schraube verschlossen ist.
Hinweis: Dieser Vorgang darf nicht durch Aus-
schrauben des Schmierfilterbechers durchgeführt
werden.
• Die Benutzung eines Öls auf synthetischer Basis kann
den Druckregelungsfilter beschädigen.
• Verschlissene Teile wie Kopfeinsätze, Gummipuffer,
Hebelschutz und Aufziehwerkzeug sofort ersetzen.
• Regelmäßig (möglichst monatlich) eine komplette
Kontrolle der Steuerelemente durchführen, um fest-
zustellen, daß sie wie vorgesehen schalten.
• Wöchentlich die Funktionsfähigkeit der Schutzein-
richtung kontrollieren.

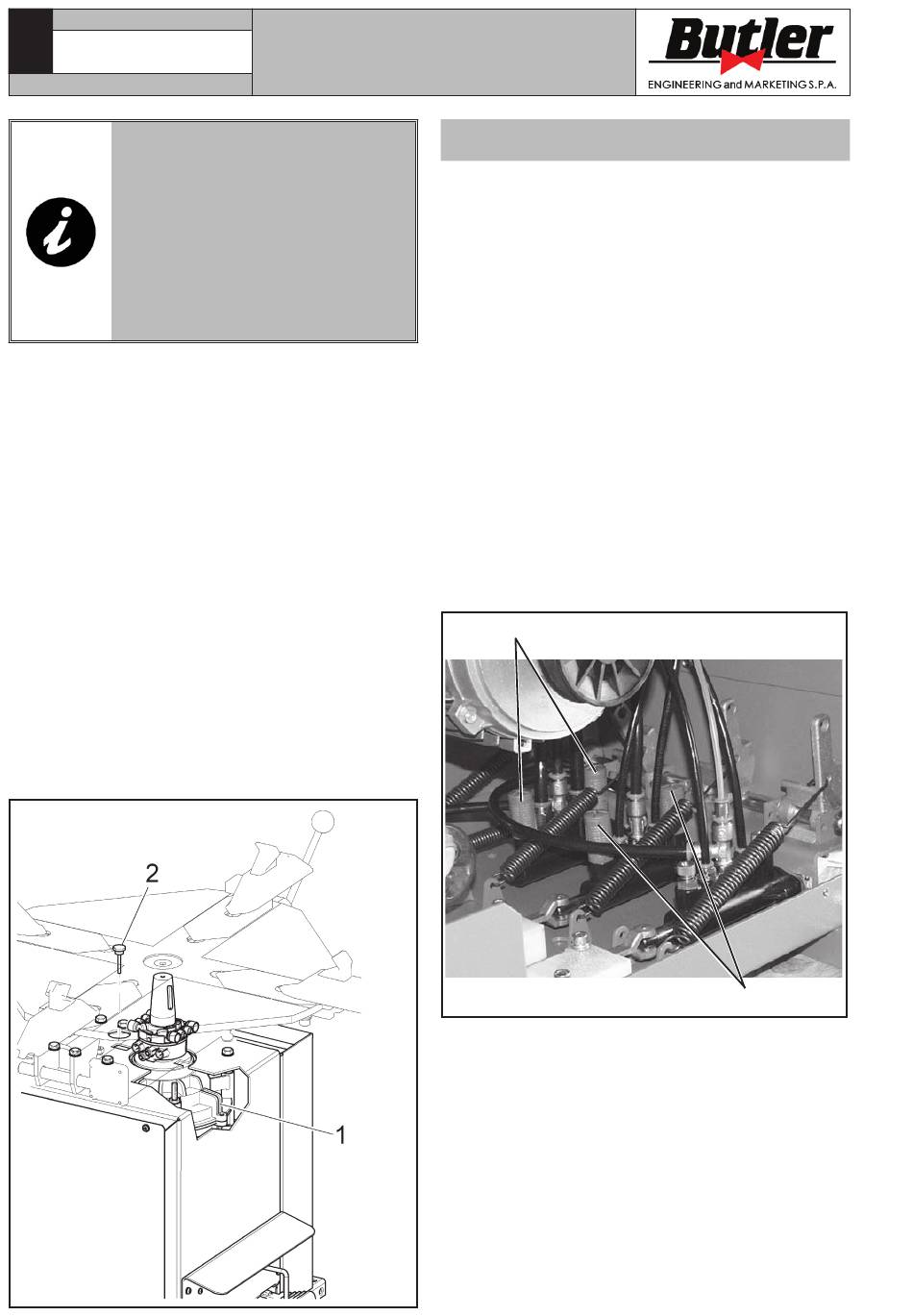

• Periodisch (jeder 100 Arbeitstunden) das Niveau
von Schmiermittel von der Untersetzer kontrollieren
(Abb. 27 Pkt. 1): den Stöpsel entfernen (Abb. 27
Pkt. 2) durch den Rahmenloch.
Abb. 27
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
• Reinigung und/oder Auswechseln der Schalldämpfer
Eingriffe alle 1000 Betriebsstunden
(Abb. 28 Pkt. 1):
1. Die linke Seitenwand des Reifenabmontierers ab-
montieren, indem die vier Befestigungsschrauben
abgenommen werden oder durch Herausziehen
der gesamten Steuerpedaleinheit von der Vor-
derseite der Vorrichtung, nachdem die entspre-
chenden Befestigungsschrauben entfernt wurden;
2. Die Schalldämpfer (Abb. 28 Pkt. 1) abschrau-
ben, die an den Regelungssystemsverteilern der
Pedale für die Steuerung des Spannfutters und
der Abdrückvorrichtung angebracht sind;
3. Mit Druckluft reinigen oder beschädigte Teile mit
im Katalog der Ersatzteile aufgelisteten Teilen
ersetzen;
4. Die Filter wieder an den entsprechenden Vertei-
lern anbringen;
5. Die Steuerpedaleinheit oder die Seitenwand des
Reifenabmontierers wieder anbringen und die
Teile mit den entsprechenden Schrauben befes-
tigen.
1
Abb. 28
1
