KEYSTONE WEICHDICHTENDE ABSPERRKLAPPE GRF-SERIE
INSTALLATIONS- UND BETRIEBSANLEITUNG
DN 1050 - 1800 (NPS 42 - 72)

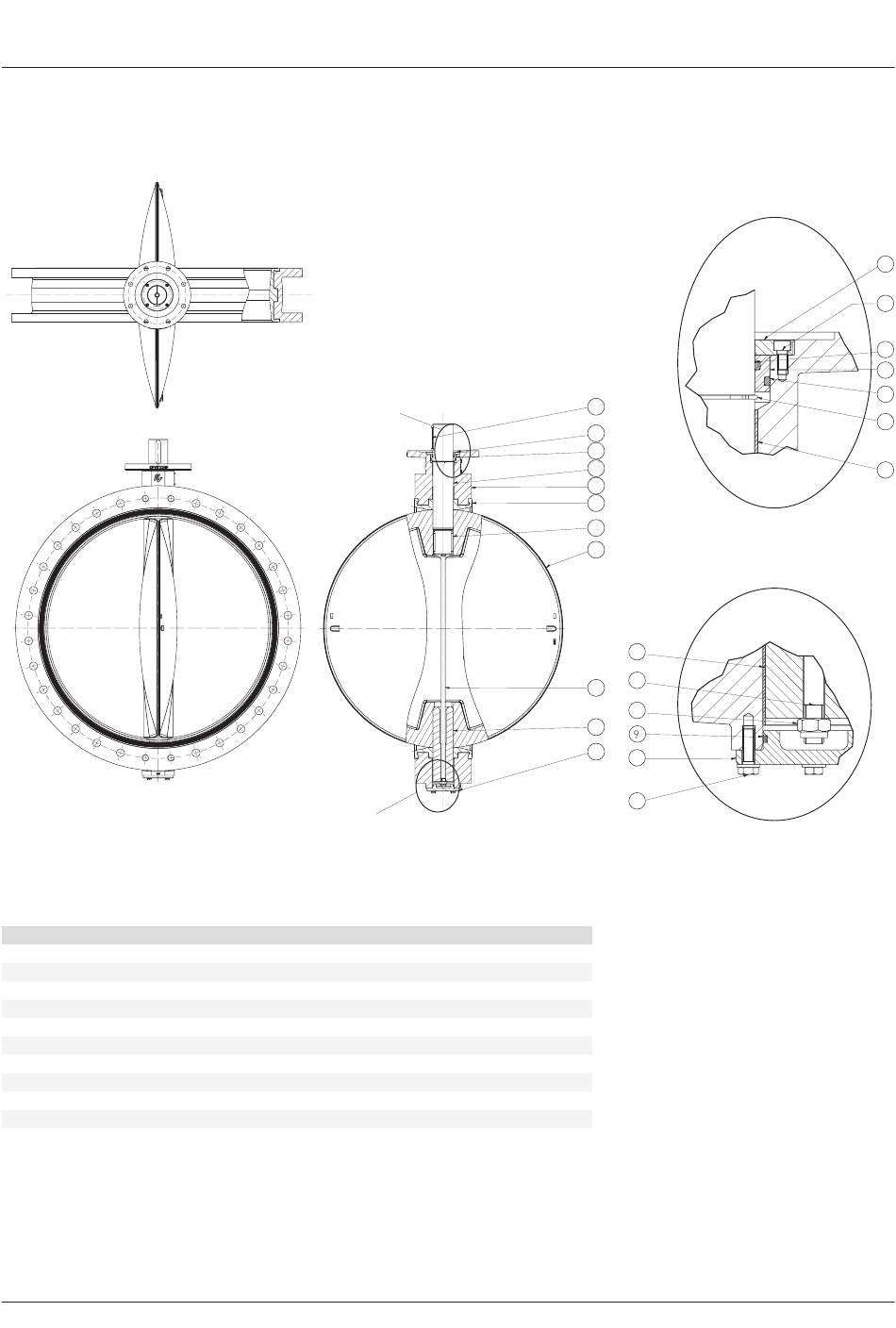

Draufsicht
ABBILDUNG 4
STÜCKLISTE
Pos. Bezeichnung
1 Gehäuse
2 Klappenscheibe
3 Klappenwelle
4 Sitzring
5 Untere Klappenwelle
6 Verbindungsstange
7 Deckel
8 Schraube für Deckel
9 Dichtring für Deckel
10 Lagerbuchse
Detail A
Detail B
Pos. Bezeichnung
11 Lagerring
12 Sicherungsring Welle
13 O-Ring Gehäuse
14 O-Ring Welle
15 Lager
16 Passfeder
17 Passfeder
18 Schraube für Lagerring
19 Selbstsicherende Mutter
11
18 15
6
11
14
19
18
15
10
9
6
13
14
7
19
12
10
8
9
15
13
7
12
8
15
16
11
10
3
1
4
Detail A
17
2
15
6
6
19
5
7
7
8
Detail B
11
18
14
10
13
12
16
11
10
15
3
16
1
11
4
10
17
3
1
2
4
17
2
6
5
7
6
5
7
6
