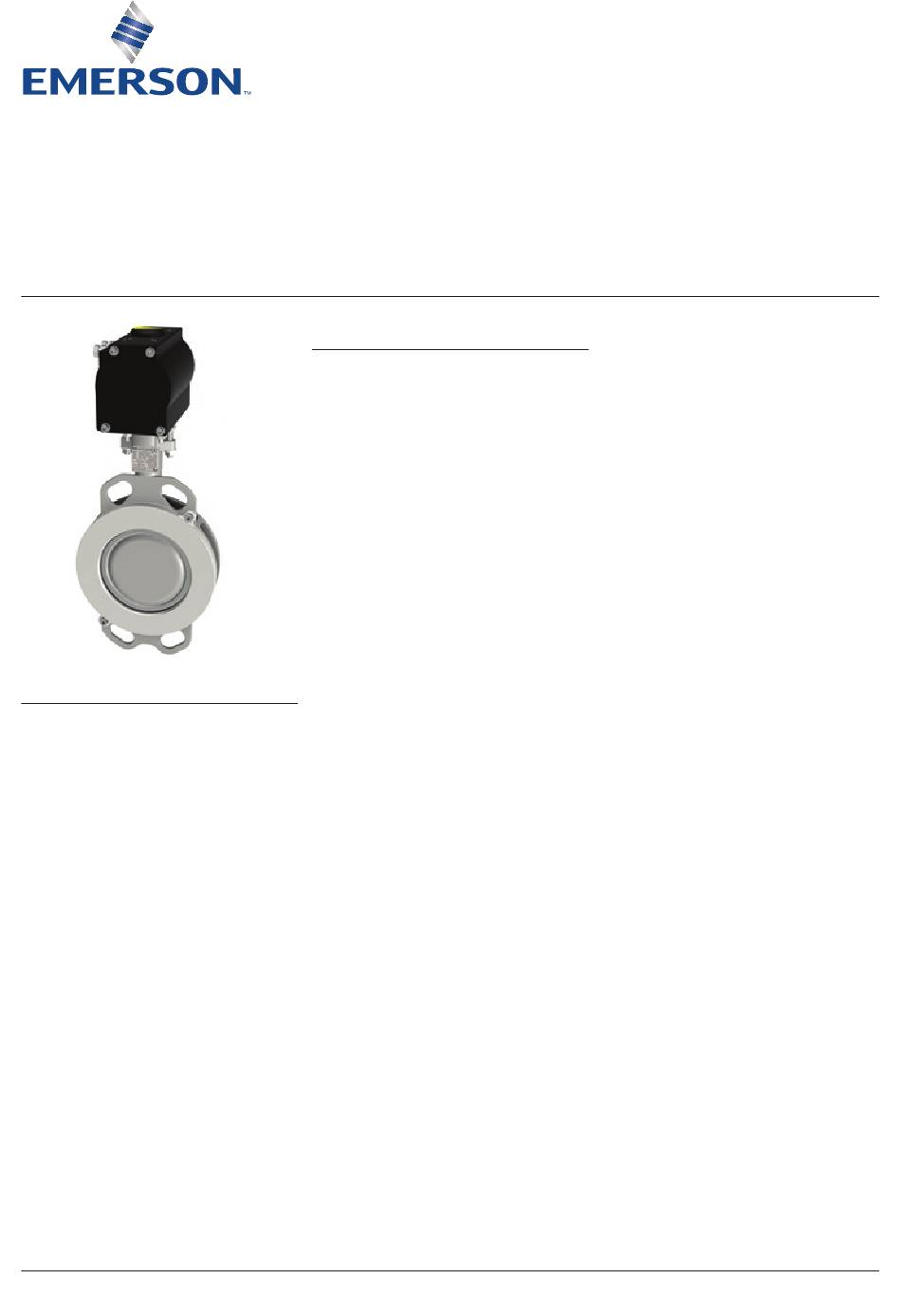

KEystonE K-LOK Serie H HOcHLeiStungS-AbSperrKLAppen
Einbau-, bEtriEbs- und WartungsanlEitung
nachfolgende Anleitungen und Hinweise müssen vor einbau der Armatur
vollständig gelesen und verstanden worden sein
gEnEral
empfohlene einbaulage: mit horizontaler Welle
oder vertikal geneigt. Sofern von emerson
nicht anders empfohlen, die Armatur in der
empfohlenen Durchflussrichtung einbauen, so
dass der Strömungsrichtungspfeil zur Seite mit
dem Hinterdruck zeigt und der Vordruck bei
geschlossener Armatur an der Vorderseite der
Klappenscheibe anliegt.
bei betriebstemperaturen über 200 °c [392 °F]
muss das gehäuse wärmeisoliert werden.
K-LOK Absperrklappen der Serie H sind in
folgenden Ausführungen lieferbar:
Serien H1W und H2W –
Zwischenflanschausführung
Serien H1L und H2L –
Flanschaugenausführung
Emerson.com/Finalcontrol
PrüFung
1. Die Absperrklappe vorsichtig aus der
transportverpackung (Kiste oder palette)
entnehmen. Darauf achten, dass die
Armatur sowie (bei Armaturenpaketen)
Antrieb und instrumente nicht beschädigt
werden.
2. Vor dem einbau das innere der
Absperrklappe reinigen. in der
Absperrklappe und auf dem Sitz dürfen
sich keine Fremdkörper wie Holzstücke,
Kunststoff oder Verpackungsmaterial
befinden.
3 Den Sitzring und die Dichtleiste
der Klappenscheibe sorgfältig auf
beschädigungen prüfen. besonders
wichtig ist dies beim einsatz eines Antriebs
mit Sicherheitsrückstellung in die AuF-
Stellung.
4. Die Armaturenwerkstoffe laut typenschild
auf eignung für den vorgesehenen einsatz
sowie Übereinstimmung mit Spezifikationen
überprüfen.
5. Den richtungspfeil am gehäuse suchen.
Dieser kennzeichnet die bevorzugte
einbaurichtung in bezug auf die
Druckdifferenz. in den meisten Fällen liegt
beim korrekten einbau der Armatur der
Vordruck bei geschlossener Klappe an der
Vorderseite der Klappenscheibe an, d. h.
die Scheibe wird von der Vorderseite her
angeströmt.
6. Sicherstellen, dass die Stopfbuchsmuttern
fest angezogen sind.
© 2017 emerson. All rights reserved.
Vorsicht
Die Armatur in ZU-Stellung einbauen, um
eine Beschädigung des Sitzrings und der
Klappenscheibe beim Einbau zu vermeiden. Beim
Umgang mit Armaturen, die mit einem Antrieb
mit Sicherheitsrückstellung in die AUF-Stellung
ausgestattet sind, ist besondere Vorsicht geboten.
Die falsche Handhabung kann zur Beschädigung
der Absperrklappe führen.
Bei ausgekleideten Rohrleitungen darauf achten,
dass die Klappenscheibe beim Öffnen nicht in
Kontakt mit der Auskleidung kommt. Anderenfalls
kann die Absperrklappe beim Betätigen
beschädigt werden.
Wichtig
Die Armatur wann immer möglich mit
horizontaler Klappenwelle einbauen. Wenn
möglich, soll der angegossene Anschlag an
der Oberseite der Rohrleitung liegen. Ist ein
Einbau mit horizontaler Welle nicht möglich, die
Armatur so einbauen, dass die Klappenwelle
nicht senkrecht in einer horizontalen Rohrleitung
steht. Dadurch werden Feststoffablagerungen am
unteren Lager minimiert.
