Seite 1 Serie AV05 AVENTICS™ Serie AV05...

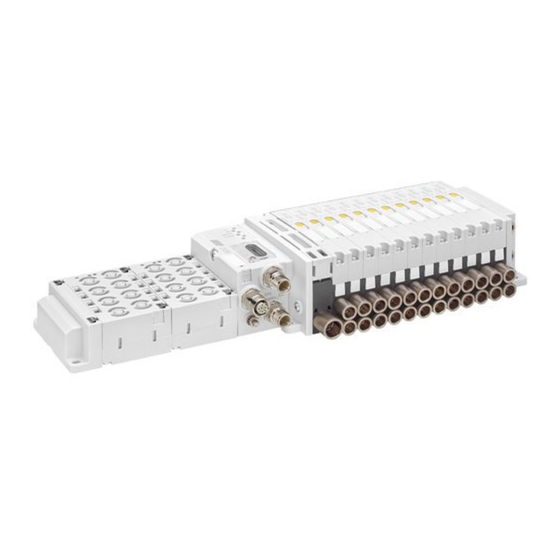

Seite 2 AVENTICS Seite 2 Ventilsystem, Serie AV05 - Konfigurierbare Ventilsysteme, Multipol, Feldbus, IO-Link, AV03/AV05, AV03/AV05/HF02-LG, ATEX optional Verblockungsprinzip Kombination aus Grundplattenprinzip 2- fach und 3-fach Betriebsdruck min./max. -0,95 ... 10 bar Steuerdruck min./max. 3 ... 8 bar Umgebungstemperatur min./max. -10 ... 60 °C Mediumstemperatur min./max.
Seite 3 AVENTICS Seite 3 Variante Sie haben folgende Optionen: Max. AV05-BP D-Sub Stecker, 25-polig, seitlich D-Sub 24 Ventile (24 Spulen) 36 Stecker, 44-polig, seitlich IO-Link Ventile (40 Spulen) 24 PROFINET IO EtherCAT EtherNET/IP Ventile (24 Spulen) 64 POWERLINK PROFIBUS DP CANopen Ventile (128 Spulen) DeviceNet ATEX D-Sub Stecker, 25-polig, oben D-Sub Stecker,...
Seite 4 AVENTICS Seite 4 Abmessungen Abmessungen in mm, D-Sub Stecker, 25-polig, 44-polig, oben 1) Haltewinkel (optional) A = Anzahl der Ventilplätze x 12.5 mm + Anzahl der Einspeiseplatten x 16 mm + 25.5 mm B = Anzahl der Ventilplätze x 12.5 mm + Anzahl der Einspeiseplatten x 16 mm + 20 mm C = Anzahl der Ventilplätze x 12.5 mm + Anzahl der Einspeiseplatten x 16 mm + 51 mm Die Einspeiseplatte vor dem ersten Ventil muss zur Bestimmung der Abmessungen mit berücksichtigt werden.
Seite 5 AVENTICS Seite 5 Abmessungen in mm, D-Sub Stecker, 25-polig, 44-polig, seitlich Abmessungen 1) Haltewinkel (optional) A = Anzahl der Ventilplätze x 12.5 mm + Anzahl der Einspeiseplatten x 16 mm + 25.5 mm B = Anzahl der Ventilplätze x 12.5 mm + Anzahl der Einspeiseplatten x 16 mm + 20 mm C = Anzahl der Ventilplätze x 12.5 mm + Anzahl der Einspeiseplatten x 16 mm + 43 mm Die Einspeiseplatte vor dem ersten Ventil muss zur Bestimmung der Abmessungen mit berücksichtigt werden.
Seite 6 AVENTICS Seite 6 Abmessungen in mm, IO-Link Abmessungen 1) IO-Link 2) Haltewinkel (optional) A = Anzahl der Ventilplätze x 12.5 mm + Anzahl der Einspeiseplatten x 16 mm + 25.5 mm B = Anzahl der Ventilplätze x 12.5 mm + Anzahl der Einspeiseplatten x 16 mm + 20 mm C = Anzahl der Ventilplätze x 12.5 mm + Anzahl der Einspeiseplatten x 16 mm + 43 mm Die Einspeiseplatte vor dem ersten Ventil muss zur Bestimmung der Abmessungen mit berücksichtigt werden.
Seite 7 AVENTICS Seite 7 Abmessungen in mm, Feldbusanbindung mit E/A-Funktionalität (AES) Abmessungen A = Anzahl der Ventilplätze x 12.5 mm + Anzahl der Einspeiseplatten x 16 mm + Anzahl der IO x 50 mm + 63 mm B = Anzahl der Ventilplätze x 12.5 mm + Anzahl der Einspeiseplatten x 16 mm + Anzahl der IO x 50 mm + 90,5 mm C = Anzahl der Ventilplätze x 12.5 mm + Anzahl der Einspeiseplatten x 16 mm + Anzahl der IO x 50 mm + 76.5 mm Die Einspeiseplatte vor dem ersten Ventil muss zur Bestimmung der Abmessungen mit berücksichtigt werden.
Seite 8 AVENTICS Seite 8 Abmessungen, AV03 / AV05 in Kombination Abmessungen D-Sub Stecker, oben oder seitlich A = Anzahl der Ventilplätze x 12.5 mm + Anzahl der Einspeiseplatten x 16 mm + 11 mm B = Anzahl der Ventilplätze x 12.5 mm + Anzahl der Einspeiseplatten x 16 mm + 43 mm C = Anzahl der Ventilplätze x 12.5 mm + Anzahl der Einspeiseplatten x 16 mm + 25.5 mm Buskoppler A = Anzahl der Ventilplätze x 12.5 mm + Anzahl der Einspeiseplatten x 16 mm + Anzahl der IO x 50 mm + 63 mm...
Seite 9 AVENTICS Seite 9 Abmessungen, AV05 / HF02-LG in Kombination, D-Sub Anschluss, 44-polig Abmessungen PDF creation date: 22.12.2020...
Seite 10 AVENTICS Seite 10 | Abmessungen, AV05 / HF02-LG in Kombination, PROFIBUS DP Abmessungen PDF creation date: 22.12.2020...
Seite 11 AVENTICS Seite 11 | Abmessungen AV-BP Abmessungen A = Anzahl der Ventilplätze x 12.5 mm + 26.5 mm B = Anzahl der Ventilplätze x 12.5 mm + 35 mm D-SUB: C = Anzahl der Ventilplätze x 12.5 mm + Anzahl der IO x 32 mm + 90 mm AES: C = Anzahl der Ventilplätze x 12.5 + Anzahl der IO x 32 + Anzahl der IO x 50 + 129.3 Anschluss 1,3,5: -bodenseitig: G3/8, Tiefe 10,5 mm, Max.
Seite 12 AVENTICS Seite 12 | 2x2/2-Wegeventil, Serie AV05 - 2x2/2 - Qn = 580 l/min - NC/NC - Plattenanschluss - Handhilfsbetätigung : rastend - beidseitig betätigt - Mit Federrückstellung - Vorsteuerung : extern Bauart Schieberventil, überschneidungsfrei Betätigung elektrisch Vorsteuerung extern Dichtprinzip weich dichtend Verblockungsprinzip Grundplattenprinzip mehrfach...
Seite 13 AVENTICS Seite 13 | Technische Informationen Der min. Steuerdruck darf nicht unterschritten werden, da es sonst zu Fehlschaltungen und ggf. Ventilausfall kommen kann! Der Drucktaupunkt muss mindestens 15 °C unter der Umgebungs- und Mediumstemperatur liegen und darf max. 3 °C betragen. Der Ölgehalt der Druckluft muss über die gesamte Lebensdauer konstant bleiben.
Seite 14 AVENTICS Seite 14 | Abmessungen Abmessungen 1) Handhilfsbetätigung: rastend 2) Handhilfsbetätigung: nicht rastend 3) Handhilfsbetätigung: Ohne 4) Spule 12 5) Spule 14 6) Masse PDF creation date: 22.12.2020...
Seite 15 AVENTICS Seite 15 | Diagramme Steuerdruck: min. siehe Diagramm, max. 8 bar PB= Betriebsdruck Pe= externer Steuerdruck, min. PDF creation date: 22.12.2020...
Seite 16 AVENTICS Seite 16 | 2x3/2-Wegeventil, Serie AV05 - 2x3/2 - Qn = 600-650 l/min - NC/NC NO/NO NC/NO - Plattenanschluss - Handhilfsbetätigung : rastend nicht rastend ohne - beidseitig betätigt - Vorsteuerung : extern Bauart Schieberventil, überschneidungsfrei Betätigung elektrisch Vorsteuerung extern Dichtprinzip weich dichtend...
Seite 17 AVENTICS Seite 17 | Materialnummer Nenndurchfluss Qn Leistungsaufnahme Durchflussleitwert Durchflussleitwert C-Wert R422103006 0,55 W 0,38 2,46 l/(s*bar) 650 l/min R422103007 0,55 W 0,38 2,46 l/(s*bar) 650 l/min R422103080 0,55 W 0,38 2,46 l/(s*bar) 650 l/min R422103008 0,55 W 0,45 2,07 l/(s*bar) 600 l/min R422103009 0,55 W...
Seite 18 AVENTICS Seite 18 | Abmessungen Abmessungen 1) Handhilfsbetätigung: rastend 2) Handhilfsbetätigung: nicht rastend 3) Handhilfsbetätigung: Ohne PDF creation date: 22.12.2020...
Seite 19 AVENTICS Seite 19 | Diagramme Steuerdruck: min. siehe Diagramm, max. 8 bar PB= Betriebsdruck Pe= externer Steuerdruck, min. PDF creation date: 22.12.2020...
Seite 20 AVENTICS Seite 20 | 5/2-Wegeventil, Serie AV05 - 5/2 - Qn = 700 l/min - Plattenanschluss - Handhilfsbetätigung : rastend nicht rastend ohne - einseitig betätigt beidseitig betätigt - Vorsteuerung : extern Bauart Schieberventil, überschneidungsfrei Betätigung elektrisch Vorsteuerung extern Dichtprinzip weich dichtend Verblockungsprinzip Grundplattenprinzip mehrfach...
Seite 21 AVENTICS Seite 21 | Materialnummer typ. Einschaltzeit Leistungsaufnahme Durchflussleitwert Durchflussleitwert C-Wert R422103077 0,55 W 0,38 2,54 l/(s*bar) 17 ms R422103012 0,55 W 0,38 2,54 l/(s*bar) 16 ms R422103013 0,55 W 0,38 2,54 l/(s*bar) 16 ms R422103083 0,55 W 0,38 2,54 l/(s*bar) 16 ms R422103002 0,55 W...
Seite 22 AVENTICS Seite 22 | Abmessungen Abmessungen, einseitig betätigt 1) Handhilfsbetätigung: rastend 2) Handhilfsbetätigung: nicht rastend 3) Handhilfsbetätigung: Ohne PDF creation date: 22.12.2020...
Seite 23 AVENTICS Seite 23 | Abmessungen Abmessungen 1) Handhilfsbetätigung: rastend 2) Handhilfsbetätigung: nicht rastend 3) Handhilfsbetätigung: Ohne PDF creation date: 22.12.2020...
Seite 24 AVENTICS Seite 24 | 5/3-Wegeventil, Serie AV05 - 5/3 - Qn = 650 l/min - geschlossene Mittelstellung - Plattenanschluss - Handhilfsbetätigung : rastend nicht rastend ohne - beidseitig betätigt - Vorsteuerung : extern Bauart Schieberventil, überschneidungsfrei Betätigung elektrisch Vorsteuerung extern Dichtprinzip weich dichtend Verblockungsprinzip...
Seite 25 AVENTICS Seite 25 | Materialnummer Durchflussleitwert C-Wert R422103004 2,49 l/(s*bar) R422103005 2,49 l/(s*bar) R422103079 2,49 l/(s*bar) Nenndurchfluss Qn bei 6 bar und Δp = 1 bar, HHB = Handhilfsbetätigung Technische Informationen Der min. Steuerdruck darf nicht unterschritten werden, da es sonst zu Fehlschaltungen und ggf. Ventilausfall kommen kann! Der Drucktaupunkt muss mindestens 15 °C unter der Umgebungs- und Mediumstemperatur liegen und darf max.
Seite 26 AVENTICS Seite 26 | Abmessungen Abmessungen 1) Handhilfsbetätigung: rastend 2) Handhilfsbetätigung: nicht rastend 3) Handhilfsbetätigung: Ohne PDF creation date: 22.12.2020...
Seite 27 AVENTICS Seite 27 | E/P Druckregelventil, Serie AV05-EP - für Multipolansteuerung, Anzeige: Display - Elektr. Anschluss M12, 5-polig, A-codiert - mit gesammelter Entlüftung der Steuerluft Bauart vorgesteuertes Druckregelventil Einbaulage Beliebig Betriebsdruck max. 11 bar Umgebungstemperatur min./max. -10 ... 60 °C Mediumstemperatur min./max.
Seite 28 AVENTICS Seite 28 | Technische Informationen Der min. Steuerdruck darf nicht unterschritten werden, da es sonst zu Fehlschaltungen und ggf. Ventilausfall kommen kann! Der Drucktaupunkt muss mindestens 15 °C unter der Umgebungs- und Mediumstemperatur liegen und darf max. 3 °C betragen. Der Ölgehalt der Druckluft muss über die gesamte Lebensdauer konstant bleiben.
Seite 29 AVENTICS Seite 29 | Abmessungen Abmessungen Anschluss für Stecker M12x1 PDF creation date: 22.12.2020...
Seite 30 AVENTICS Seite 30 | Diagramme Durchflusskennlinie, Druckzonenregelung 1) Pv = 5 bar , ausgeregelt: 4 bar 2) Pv = 7 bar , ausgeregelt: 6 bar 3) Pv = 9 bar , ausgeregelt: 8 bar 4) Pv = 11 bar , ausgeregelt: 10 bar PDF creation date: 22.12.2020...
Seite 31 AVENTICS Seite 31 | Durchflusskennlinie, Einzeldruckregelung Diagramme 1) Pv = 5 bar , ausgeregelt: 4 bar 2) Pv = 7 bar , ausgeregelt: 6 bar 3) Pv = 9 bar , ausgeregelt: 8 bar 4) Pv = 11 bar , ausgeregelt: 10 bar PDF creation date: 22.12.2020...
Seite 32 AVENTICS Seite 32 | Schaltplan Fig. 2, Kennlinie und Steckerbelegung für Spannungs-Ansteuerung mit Istwertausgang 1) Versorgungsspannung 2) Istwert (Pin 4) und Sollwert (Pin 2) sind auf 0 V bezogen. Min. Belastungswiderstand des Sollwert-Ausgangs = 1 kΩ. 3) Die Betriebsspannung muss mit einer externen Sicherung M 0,5 A abgesichert werden. Zur Gewährleistung der EMV ist der Stecker über ein geschirmtes Kabel anzuschließen.
Seite 33 AVENTICS Seite 33 | Kennlinie und Steckerbelegung für Strom-Ansteuerung mit Istwertausgang Schaltplan 1) Spannungsversorgung 2) Istwert (Pin 4) und Sollwert (Pin 2) sind auf 0 V (Pin 3) bezogen. Sollwerteingang (Bürde 100 Ω), Istwertausgang: externe Bürde 300 Ω. Bei ausgeschalteter Spannungsversorgung ist der Sollwerteingang hochohmig.
Seite 34 AVENTICS Seite 34 | E/P Druckregelventil, Serie AV05-EP - für Multipolansteuerung, Anzeige: LED - Elektr. Anschluss M12, 5-polig, A-codiert - mit gesammelter Entlüftung der Steuerluft Bauart vorgesteuertes Druckregelventil Einbaulage Beliebig Betriebsdruck max. 11 bar Umgebungstemperatur min./max. -10 ... 60 °C Mediumstemperatur min./max.
Seite 35 AVENTICS Seite 35 | Technische Informationen Der min. Steuerdruck darf nicht unterschritten werden, da es sonst zu Fehlschaltungen und ggf. Ventilausfall kommen kann! Der Drucktaupunkt muss mindestens 15 °C unter der Umgebungs- und Mediumstemperatur liegen und darf max. 3 °C betragen. Der Ölgehalt der Druckluft muss über die gesamte Lebensdauer konstant bleiben.
Seite 36 AVENTICS Seite 36 | Abmessungen Abmessungen Anschluss für Stecker M12x1 PDF creation date: 22.12.2020...
Seite 37 AVENTICS Seite 37 | Diagramme Durchflusskennlinie, Druckzonenregelung 1) Pv = 5 bar , ausgeregelt: 4 bar 2) Pv = 7 bar , ausgeregelt: 6 bar 3) Pv = 9 bar , ausgeregelt: 8 bar 4) Pv = 11 bar , ausgeregelt: 10 bar PDF creation date: 22.12.2020...
Seite 38 AVENTICS Seite 38 | Durchflusskennlinie, Einzeldruckregelung Diagramme 1) Pv = 5 bar , ausgeregelt: 4 bar 2) Pv = 7 bar , ausgeregelt: 6 bar 3) Pv = 9 bar , ausgeregelt: 8 bar 4) Pv = 11 bar , ausgeregelt: 10 bar PDF creation date: 22.12.2020...
Seite 39 AVENTICS Seite 39 | Schaltplan Fig. 2, Kennlinie und Steckerbelegung für Spannungs-Ansteuerung mit Istwertausgang 1) Versorgungsspannung 2) Istwert (Pin 4) und Sollwert (Pin 2) sind auf 0 V bezogen. Min. Belastungswiderstand des Sollwert-Ausgangs = 1 kΩ. 3) Die Betriebsspannung muss mit einer externen Sicherung M 0,5 A abgesichert werden. Zur Gewährleistung der EMV ist der Stecker über ein geschirmtes Kabel anzuschließen.
Seite 40 AVENTICS Seite 40 | Kennlinie und Steckerbelegung für Strom-Ansteuerung mit Istwertausgang Schaltplan 1) Spannungsversorgung 2) Istwert (Pin 4) und Sollwert (Pin 2) sind auf 0 V (Pin 3) bezogen. Sollwerteingang (Bürde 100 Ω), Istwertausgang: externe Bürde 300 Ω. Bei ausgeschalteter Spannungsversorgung ist der Sollwerteingang hochohmig.
Seite 41 AVENTICS Seite 41 | E/P Druckregelventil, Serie AV05-EP - für Feldbusanbindung, Anzeige: Display - mit gefasster Entlüftung der Steuerluft Bauart vorgesteuertes Druckregelventil Einbaulage Beliebig Betriebsdruck max. 11 bar Umgebungstemperatur min./max. -10 ... 60 °C Mediumstemperatur min./max. -10 ... 60 °C Medium Druckluft Max.
Seite 42 AVENTICS Seite 42 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 43 AVENTICS Seite 43 | Diagramme Durchflusskennlinie, Druckzonenregelung 1) Pv = 5 bar , ausgeregelt: 4 bar 2) Pv = 7 bar , ausgeregelt: 6 bar 3) Pv = 9 bar , ausgeregelt: 8 bar 4) Pv = 11 bar , ausgeregelt: 10 bar PDF creation date: 22.12.2020...
Seite 44 AVENTICS Seite 44 | Durchflusskennlinie, Einzeldruckregelung Diagramme 1) Pv = 5 bar , ausgeregelt: 4 bar 2) Pv = 7 bar , ausgeregelt: 6 bar 3) Pv = 9 bar , ausgeregelt: 8 bar 4) Pv = 11 bar , ausgeregelt: 10 bar PDF creation date: 22.12.2020...
Seite 45 AVENTICS Seite 45 | Kennlinien, Weitere Informationen finden Sie in der Betriebsanleitung. Diagramme Der Regler verfügt über eine Auflösung von 10 Bit (Bit 0 ... 9) für den seriellen Sollwert und den seriellen Istwert: Der Sollwert- und Istwertbereich liegt für die 10 bar Ausführung im Bereich von 0 - 1000 bei einer Auflösung von 10 mbar. PDF creation date: 22.12.2020...
Seite 46 AVENTICS Seite 46 | E/P Druckregelventil, Serie AV05-EP - für Feldbusanbindung, Anzeige: LED - mit gefasster Entlüftung der Steuerluft Bauart vorgesteuertes Druckregelventil Einbaulage Beliebig Betriebsdruck max. 11 bar Umgebungstemperatur min./max. -10 ... 60 °C Mediumstemperatur min./max. -10 ... 60 °C Medium Druckluft Max.
Seite 47 AVENTICS Seite 47 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 48 AVENTICS Seite 48 | Diagramme Durchflusskennlinie, Druckzonenregelung 1) Pv = 5 bar , ausgeregelt: 4 bar 2) Pv = 7 bar , ausgeregelt: 6 bar 3) Pv = 9 bar , ausgeregelt: 8 bar 4) Pv = 11 bar , ausgeregelt: 10 bar PDF creation date: 22.12.2020...
Seite 49 AVENTICS Seite 49 | Durchflusskennlinie, Einzeldruckregelung Diagramme 1) Pv = 5 bar , ausgeregelt: 4 bar 2) Pv = 7 bar , ausgeregelt: 6 bar 3) Pv = 9 bar , ausgeregelt: 8 bar 4) Pv = 11 bar , ausgeregelt: 10 bar PDF creation date: 22.12.2020...
Seite 50 AVENTICS Seite 50 | Kennlinien, Weitere Informationen finden Sie in der Betriebsanleitung. Diagramme Der Regler verfügt über eine Auflösung von 10 Bit (Bit 0 ... 9) für den seriellen Sollwert und den seriellen Istwert: Der Sollwert- und Istwertbereich liegt für die 10 bar Ausführung im Bereich von 0 - 1000 bei einer Auflösung von 10 mbar. PDF creation date: 22.12.2020...
Seite 51 AVENTICS Seite 51 | Serie AES - Feldbusanbindung mit E/A-Funktionalität - D-Design - Buskoppler - Feldbus Protokoll PROFIBUS DP CANopen DeviceNet EtherNET/IP PROFINET IO EtherCAT POWERLINK Ausführung Buskoppler Umgebungstemperatur min./max. -10 ... 60 °C Betriebsspannung Elektronik 24 V DC Spannungstoleranz Elektronik -25% / +25% Stromaufnahme Elektronik 0,1 A...
Seite 52 AVENTICS Seite 52 | Materialnummer Spannungsversorgung Gewicht R412018218 Stecker (male), M12, 4-polig, A-codiert 0,16 kg R412018220 Stecker (male), M12, 4-polig, A-codiert 0,16 kg R412018221 Stecker (male), M12, 4-polig, A-codiert 0,16 kg R412018222 Stecker (male), M12, 4-polig, A-codiert 0,175 kg R412018223 Stecker (male), M12, 4-polig, A-codiert 0,175 kg R412088223...
Seite 53 AVENTICS Seite 53 | Abmessungen Abmessungen 1) Anschluss Feldbus 2) Anschluss Feldbus 3) Spannungsversorgung 4) Funktionserde PDF creation date: 22.12.2020...
Seite 54 AVENTICS Seite 54 | Serie AES - digitale Eingänge/Ausgänge, Buchse (female), M8x1 Umgebungstemperatur min./max. -10 ... 60 °C Betriebsspannung Elektronik 24 V DC Spannungstoleranz Elektronik -25% / +25% Strom pro Kanal max. 0,5 A Summenstrom für Aktoren Schutzart IP65 Summenstrom der Sensoren max. Filterzeit 3 ms Spannung Logik / Aktorik...
Seite 55 AVENTICS Seite 55 | Abmessungen Abmessungen, Fig. 1 1) Haltewinkel (optional) Pin-Belegung M8x1 (3-polig) PDF creation date: 22.12.2020...
Seite 56 AVENTICS Seite 56 | Abmessungen, Fig. 2 Abmessungen 1) Haltewinkel (optional) Pin-Belegung M8x1 (4-polig) PDF creation date: 22.12.2020...
Seite 57 AVENTICS Seite 57 | Pin-Belegung Pin-Belegung, PNP, 3-polig Eingangsmodul 24 V DC 0 V DC Eingangssignal Ausgangsmodul 0 V DC Ausgangssignal PDF creation date: 22.12.2020...
Seite 58 AVENTICS Seite 58 | Pin-Belegung Pin-Belegung, PNP, 4-polig Eingangsmodul 24 V DC Sensorspannung Eingangssignal (höchstwertiges Bit) 0 V DC Sensorspannung Eingangssignal (niederwertiges Bit) PDF creation date: 22.12.2020...
Seite 59 AVENTICS Seite 59 | Serie AES - digitale Eingänge/Ausgänge - Buchse (female), M12x1, 5-polig Umgebungstemperatur min./max. -10 ... 60 °C Betriebsspannung Elektronik 24 V DC Spannungstoleranz Elektronik -25% / +25% Strom pro Kanal max. 0,5 A Stromversorgung für Aktoren 8x0,5 A Summenstrom für Aktoren Schutzart IP65...
Seite 60 AVENTICS Seite 60 | Technische Informationen Werkstoff Gehäuse Polyamid glasfaserverstärkt Abmessungen Abmessungen 1) Haltewinkel (optional) PDF creation date: 22.12.2020...
Seite 61 AVENTICS Seite 61 | Pin-Belegung Pin-Belegung, PNP Eingangsmodul 24 V DC Eingangssignal [X+1] 0 V DC Eingangssignal [X] Ausgangsmodul Ausgangssignal [X+1] 0 V DC Ausgangssignal [X] X = Bit-Wert PDF creation date: 22.12.2020...
Seite 62 AVENTICS Seite 62 | Serie AES - digitale Eingänge/Ausgänge - Buchse (female), M12, 8-polig Umgebungstemperatur min./max. -10 ... 60 °C Betriebsspannung Elektronik 24 V DC Spannungstoleranz Elektronik -10% / +10% Strom pro Kanal max. 0,5 A Summenstrom für Aktoren Schutzart IP65 Summenstrom der Sensoren max.
Seite 63 AVENTICS Seite 63 | Abmessungen Abmessungen 1) Haltewinkel (optional) PDF creation date: 22.12.2020...
Seite 64 AVENTICS Seite 64 | Pin-Belegung Pin-Belegung, PNP Eingangsmodul Eingangssignal [X] Eingangssignal [X+1] Ausgangsmodul Ausgangssignal 24 V DC [X] Ausgangssignal 24 V DC [X+1] Eingangssignal [X+2] Eingangssignal [X+3] 24 V DC Ausgangssignal 24 V DC [X+2] Ausgangssignal 24 V DC [X+3] X = Bit-Wert 0 V DC 0 V DC...
Seite 65 AVENTICS Seite 65 | X = Bit-Wert PDF creation date: 22.12.2020...
Seite 66 AVENTICS Seite 66 | Serie AES - digitale Ausgänge - Buchse, D-Sub, 25-polig Umgebungstemperatur min./max. -10 ... 60 °C Betriebsspannung Elektronik 24 V DC Strom pro Kanal max. 0,5 A Summenstrom für Aktoren Schutzart IP65 Spannung Logik / Aktorik galvanisch getrennt Diagnose Kurzschluss Fehlende Spannungsversorgung...
Seite 67 AVENTICS Seite 67 | Abmessungen Abmessungen 1) Haltewinkel (optional) PDF creation date: 22.12.2020...
Seite 68 AVENTICS Seite 68 | Pin-Belegung PIN-Belegung und Kabelfarben, Kabelkennzeichnung nach DIN 47100 Buchse Ausgangsmodul [X+0.1] [X+0.2] [X+0.3] [X+0.4] [X+0.5] [X+0.6] [X+0.7] [X+1] [X+1.1] [X+1.2] [X+1.3] [X+1.4] [X+1.5] [X+1.6] [X+1.7] [X+2.0] [X+2.1] [X+2.2] [X+2.3] [X+2.4] [X+2.5] [X+2.6] [X+2.7] 0 V DC PDF creation date: 22.12.2020...
Seite 69 AVENTICS Seite 69 | X = Bit-Wert PDF creation date: 22.12.2020...
Seite 70 AVENTICS Seite 70 | Serie AES - digitale Eingänge - Federzugklemmen Umgebungstemperatur min./max. -10 ... 60 °C Betriebsspannung Elektronik 24 V DC Spannungstoleranz Elektronik -25% / +25% Strom pro Kanal max. 0,5 A Schutzart IP20 Summenstrom der Sensoren max. 4 A Spannung Logik / Aktorik galvanisch getrennt Diagnose...
Seite 71 AVENTICS Seite 71 | Abmessungen Abmessungen 1) Haltewinkel (optional) PDF creation date: 22.12.2020...
Seite 72 AVENTICS Seite 72 | Serie AES - digitale Ausgänge - Federzugklemmen Umgebungstemperatur min./max. -10 ... 60 °C Betriebsspannung Elektronik 24 V DC Spannungstoleranz Elektronik -25% / +25% Strom pro Kanal max. 0,5 A Summenstrom für Aktoren Schutzart IP20 Spannung Logik / Aktorik galvanisch getrennt Diagnose Kurzschluss...
Seite 73 AVENTICS Seite 73 | Abmessungen Abmessungen 1) Haltewinkel (optional) PDF creation date: 22.12.2020...
Seite 74 AVENTICS Seite 74 | Abmessungen Anschluss X201 Kontakt Funktion Ausgangssignal 24 V DC Bit 0.0 Ausgangssignal 24 V DC Bit 0.1 Ausgangssignal 24 V DC Bit 0.2 Ausgangssignal 24 V DC Bit 0.3 Ausgangssignal 24 V DC Bit 0.4 Ausgangssignal 24 V DC Bit 0.5 Ausgangssignal 24 V DC Bit 0.6 Ausgangssignal 24 V DC Bit 0.7 Ausgangssignal 24 V DC Bit 1.0...
Seite 75 AVENTICS Seite 75 | Serie AES - analoge Eingänge/Ausgänge M12x1, 5-polig ▶ mit externer Spannungseinspeisung ▶ Ansteuerung von E/P-Druckregelventilen - Buchse (female), M12x1, 5-polig Umgebungstemperatur min./max. -10 ... 60 °C Betriebsspannung Elektronik 24 V DC Strom pro Kanal max. 1,2 A Schutzart IP65 Diagnose...
Seite 76 AVENTICS Seite 76 | Technische Informationen Werkstoff Gehäuse Polyamid glasfaserverstärkt Abmessungen Abmessungen 1) Haltewinkel (optional) 2) Funktionserde PDF creation date: 22.12.2020...
Seite 77 AVENTICS Seite 77 | Pin-Belegung Stecker (male) PDF creation date: 22.12.2020...
Seite 78 AVENTICS Seite 78 | Pin-Belegung, Buchse (female) Pin-Belegung Buchse (female) X2A1 - X2A2 24 V DC Ausgangssignal 0 V DC Stecker (male) X1S 24 V DC Eingangssignal Schirm, intern mit Erdungsschraube 2) verbunden 0 V DC PDF creation date: 22.12.2020...
Seite 79 AVENTICS Seite 79 | Serie AES - analoge Eingänge/Ausgänge M12x1, 5-polig - E/A-Modul Ausführung - Buchse (female), M12, 5-polig Ausführung E/A-Modul Ausführung Umgebungstemperatur min./max. -10 ... 60 °C Betriebsspannung Elektronik 24 V DC Strom pro Kanal max. 0,5 A Schutzart IP65 Diagnose Kurzschluss Unterspannung Störaussendung nach Norm...
Seite 80 AVENTICS Seite 80 | Belegungspläne zum Produkt finden Sie in der Betriebsanleitung oder kontaktieren Sie das nächstgelegene AVENTICS Vertriebszentrum. Der Summenstrom aller Ausgänge (inkl. Ventile) darf 4 A im Gesamtsystem nicht überschreiten. Spannungs- und Kurzschlussüberwachung per LED. Die Eingangskanäle haben im Strombereich einen Eingangswiderstand von 120 Ohm und im Spannungsbereich einen Eingangswiderstand von 100 k Ohm.
Seite 81 AVENTICS Seite 81 | Abmessungen Abmessungen 1) Haltewinkel (optional) 2) Funktionserde PDF creation date: 22.12.2020...
Seite 82 AVENTICS Seite 82 | Pin-Belegung Pin-Belegung, Buchse (female) Buchse (female) X2N1 - X2N22AI2M12-E 24 V DC Buchse (female) X2U1 - X2U44AI4M12-E 24 V DC Buchse (female) X2U1 - X2U22AO2M12-E nicht belegt Eingangssignal (Differenzeingang, positives Signal) 0 V DC Eingangssignal (Differenzeingang, positives Signal) 0 V DC Ausgangssignal 0 V DC...
Seite 83 AVENTICS Seite 83 | Eingangssignal (Differenzeingang, negatives Signal oder extern mit 0 V (Pin 3) verbinden) Eingangssignal (0 V, intern mit Pin 3 verbunden) nicht belegt Schirm, intern mit Erdungsschraube 2) verbunden Schirm, intern mit Erdungsschraube 2) verbunden Schirm, intern mit Erdungsschraube 2) verbunden PDF creation date: 22.12.2020...
Seite 84 AVENTICS Seite 84 | Serie AES - Druckmessmodul mit 4 Druckluftanschlüssen Umgebungstemperatur min./max. -10 ... 60 °C Schutzart IP65 Störaussendung nach Norm EN 61000-6-4 Störfestigkeit nach Norm EN 61000-6-2 Gewicht 0,115 kg Technische Daten Materialnummer Anschlussgröße Anzahl der Eingänge Messbereich Messbereich min.
Seite 85 AVENTICS Seite 85 | Abmessungen Abmessungen 1) Haltewinkel (optional) 2) Verschlussstopfen(x4) im Lieferumfang enthalten PDF creation date: 22.12.2020...
Seite 86 AVENTICS Seite 86 | Serie AES - Regelmodul M12x1, 5-polig ▶ mit externer Spannungseinspeisung ▶ Ansteuerung von E/P- Druckregelventilen ▶ Positionsregelung ▶ überlagerte Regelung - E/A-Modul Ausführung - Buchse (female), M12x1, 5-polig Ausführung E/A-Modul Ausführung Umgebungstemperatur min./max. -10 ... 60 °C Betriebsspannung Elektronik 24 V DC Schutzart...
Seite 87 AVENTICS Seite 87 | Technische Informationen Werkstoff Gehäuse Polyamid glasfaserverstärkt Abmessungen Abmessungen 1) Haltewinkel (optional) PDF creation date: 22.12.2020...
Seite 88 AVENTICS Seite 88 | Pin-Belegung Pin-Belegung, Buchse (female) Buchse (female) X2A1 - X2A2 24 V DC Ausgangssignal 0 V DC Stecker (male) X1S 24 V DC Eingangssignal Schirm, intern mit Erdungsschraube 2) verbunden 0 V DC PDF creation date: 22.12.2020...
Seite 89 AVENTICS Seite 89 | Serie AES - Spannungsversorgung 7/8″, 5-polig - Powermodul - Stecker, 7/8″-16UNF, 5-polig Ausführung Powermodul Umgebungstemperatur min./max. -10 ... 60 °C Betriebsspannung Elektronik 24 V DC Spannungstoleranz Elektronik -20% / +20% Betriebsspannung Aktoren 24 V DC Spannungstoleranz Aktoren -10% / +10% Summenstrom für Aktoren Schutzart...
Seite 90 AVENTICS Seite 90 | Abmessungen Abmessungen Anschluss 1, X1S1 Anschluss 2, X1S2 PDF creation date: 22.12.2020...
Seite 91 AVENTICS Seite 91 | Pin-Belegung Pin-Belegung, PNP Stecker X1S1 0 V DC (UA) 0 V DC (UL) Buchse X1S2 0 V DC (UA) 0 V DC (UL) 24 V DC Spannungsversorgung (UL) Eingang 24 V DC Spannungsversorgung (UL) Ausgang 24 V DC Spannungsversorgung (UA) Eingang 24 V DC Spannungsversorgung (UA) Ausgang PDF creation date: 22.12.2020...
Seite 92 AVENTICS Seite 92 | Serie AES - Spannungsversorgung, M12-Stecker, 4-polig - Powermodul - Stecker, M12x1, 4-polig Ausführung Powermodul Umgebungstemperatur min./max. -10 ... 60 °C Betriebsspannung Elektronik 24 V DC Spannungstoleranz Elektronik -20% / +20% Betriebsspannung Aktoren 24 V DC Spannungstoleranz Aktoren -10% / +10% Summenstrom für Aktoren Schutzart...
Seite 93 AVENTICS Seite 93 | Abmessungen Abmessungen Anschluss 1, X1S PDF creation date: 22.12.2020...
Seite 94 AVENTICS Seite 94 | Pin-Belegung Pin-Belegung, PNP R412018267 (UA) R412018267 (UL) 24 V DC Spannungsversorgung (UL) Eingang 24 V DC Spannungsversorgung (UA) Eingang 0 V DC (UA) 0 V DC (UL) PDF creation date: 22.12.2020...
Seite 95 AVENTICS Seite 95 | Blindplatte - Grundplattenprinzip mehrfach - umgekehrte Druckeinspeisung zulässig - mit gesammelter Entlüftung der Steuerluft - für AV05 Betriebsdruck min./max. -0,9 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Mediumstemperatur min./max. -10 ... 60 °C Medium Druckluft Max.
Seite 96 AVENTICS Seite 96 | Abmessungen Abmessungen 1) Befestigungsschraube PDF creation date: 22.12.2020...
Seite 97 AVENTICS Seite 97 | Druckregler, Serie AV - Steckanschluss - Geregelter Anschluss 2, 4 Regelbereich min./max. 0,5 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Mediumstemperatur min./max. -10 ... 60 °C Medium Druckluft Gewicht 0,02 kg Technische Daten Materialnummer Typ Druckluftanschluss Eingang Druckluftanschluss Ausgang Wiederholgenauigkeit...
Seite 98 AVENTICS Seite 98 | Technische Informationen Werkstoff Gehäuse Aluminium Dichtungen Acrylnitril-Butadien-Kautschuk Abmessungen Abmessungen 1) Anschluss 2, ventilseitig 2) Anschluss 4, ventilseitig 3) Arbeitsleitung 2 4) Arbeitsleitung 4 5) Einstellschraube, Anschluss 2 PDF creation date: 22.12.2020...
Seite 99 AVENTICS Seite 99 | 6) Einstellschraube, Anschluss 4 7) Verschlussstopfen *) Hub Diagramme Durchflussdiagramm, Anschluss 2 Pv = 9 bar PDF creation date: 22.12.2020...
Seite 100 AVENTICS Seite 100 | Durchflussdiagramm, Anschluss 4 Diagramme Pv = 9 bar PDF creation date: 22.12.2020...
Seite 101 AVENTICS Seite 101 | Druckregler, Serie AV - Steckanschluss - Geregelter Anschluss 2 4 Regelbereich min./max. 0,5 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Mediumstemperatur min./max. -10 ... 60 °C Medium Druckluft Gewicht 0,2 kg Technische Daten Materialnummer Typ Druckluftanschluss Eingang Druckluftanschluss Ausgang R422003560...
Seite 102 AVENTICS Seite 102 | Abmessungen Abmessungen 1) Anschluss 2, ventilseitig 2) Anschluss 4, ventilseitig 3) Arbeitsleitung 2 4) Arbeitsleitung 4 5) Einstellschraube, Anschluss 2, 4 6) Verschlussstopfen PDF creation date: 22.12.2020...
Seite 103 AVENTICS Seite 103 | Diagramme Durchflussdiagramm, Anschluss 2 Pv = 9 bar PDF creation date: 22.12.2020...
Seite 104 AVENTICS Seite 104 | Durchflussdiagramm, Anschluss 4 Diagramme Pv = 9 bar PDF creation date: 22.12.2020...
Seite 105 AVENTICS Seite 105 | Manometer, Serie PG1-ROB - Anschluss hinten - Farbe Hintergrund Schwarz - Skalenfarben Weiß - Sichtscheibe Polystyrol - Einheiten MPa Bauart Rohrfedermanometer Medium Druckluft Druckluft Einheit Hauptskala (aussen) Farbe Hauptskala (außen) Weiß Farbe Hintergrund Schwarz Farbe Zeiger Gewicht 0,01 kg Technische Daten...
Seite 106 AVENTICS Seite 106 | Abmessungen Abmessungen in mm PDF creation date: 22.12.2020...
Seite 107 AVENTICS Seite 107 | Serie QR1-S-RVW Mini - Winkelsteckanschluss - Steckhülse - Ø 4 - Steckanschluss - Ø 4 - QR1-S-RVW Betriebsdruck min./max. -0,95 ... 10 bar Umgebungstemperatur min./max. 0 ... 60 °C Gewicht pro Stück 0,002 kg Technische Daten Materialnummer Anschluss G Anschluss D...
Seite 108 AVENTICS Seite 108 | Abmessungen Abmessungen Materialnummer Anschluss D Anschluss G R412005046 Ø 4 Ø 4 56,36 43,6 18.1 PDF creation date: 22.12.2020...
Seite 109 AVENTICS Seite 109 | Drosselmodul - Steckanschluss - Drosselrichtung 2 ▶ 1 Drosselrichtung 2 ▶ 1 Drosselrichtung 1 ▶ 2 Betriebsdruck min./max. 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Mediumstemperatur min./max. -10 ... 60 °C Medium Druckluft Gewicht 0,115 kg Technische Daten Materialnummer Bauart...
Seite 110 AVENTICS Seite 110 | Abmessungen Abmessungen Abmessungen Materialnummer R422003311 R422003267 R422003666 R422003577 R422003578 R422003667 Einbaulänge 62.2±0.5 66.2±0.5 65.2±0.5 62.2±0.5 66.2±0.5 65.2±0.5 PDF creation date: 22.12.2020...
Seite 111 AVENTICS Seite 111 | Diagramme Fig. 1, einseitig betätigt 1) geregelter Durchfluss 2) ungeregelter Durchfluss PDF creation date: 22.12.2020...
Seite 112 AVENTICS Seite 112 | Fig. 2, beidseitig betätigt Diagramme 1) geregelter Durchfluss PDF creation date: 22.12.2020...
Seite 113 AVENTICS Seite 113 | Durchflusskoppler Serie AV - Für Anschlusskanäle 2, 4 - Steckanschluss Betriebsdruck min./max. -0,95 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Medium Druckluft Gewicht 0,115 kg Technische Daten Materialnummer Abb. R422003050 2 x Ø 10 Fig.
Seite 114 AVENTICS Seite 114 | Abmessungen Fig. 1 1) Pneumatische Verbindung zu Grundplattenventilen, passend für alle Größen der Serien AV03 und AV05 2) 2 x Ø 10 Abmessungen Anzahl Ventile Ventilfunktion 2x3/2 2x3/2 Serie AV03 AV03 AV03 AV05 AV05 AV05 Durchfluss [l/min] 1070 1030 1050...
Seite 115 AVENTICS Seite 115 | Abmessungen Fig. 2 1) Pneumatische Verbindung zu Grundplattenventilen, passend für alle Größen der Serien AV03 und AV05 2) 1 x Ø 10 Abmessungen Anzahl Ventile Ventilfunktion 2x3/2 2x3/2 Serie AV03 AV05 Durchfluss [l/min] 1400 PDF creation date: 22.12.2020...
Seite 116 AVENTICS Seite 116 | Erweiterungssatz 2er Grundplatte - für Serie AV05 Betriebsdruck min./max. -0,95 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Medium Druckluft Technische Daten Materialnummer R412020064 2er-Grundplatte für einseitig betätigte Ventile für Multipolstecker R412020065 2er-Grundplatte für beidseitig betätigte Ventile für Multipolstecker R412020068 2er-Grundplatte für Buskoppler Materialnummer...
Seite 117 AVENTICS Seite 117 | Technische Informationen Werkstoff Gehäuse Polyamid glasfaserverstärkt Polyarylamid, glasfaserverstärkt Dichtungen Nitril-Kautschuk Abmessungen Übersichtszeichnung Steckanschlüsse nicht im Lieferumfang enthalten. * Weitere Informationen zu den Steckanschlüssen finden Sie auf der Katalogseite ”Steckanschlüsse” für Serie AV. PDF creation date: 22.12.2020...
Seite 118 AVENTICS Seite 118 | Erweiterungssatz 3er Grundplatte - für Serie AV05 Betriebsdruck min./max. -0,95 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Medium Druckluft Technische Daten Materialnummer R412020069 3er-Grundplatte für Buskoppler R412020066 3er-Grundplatte für einseitig betätigte Ventile für Multipolstecker R412020067 3er-Grundplatte für beidseitig betätigte Ventile für Multipolstecker Materialnummer...
Seite 119 AVENTICS Seite 119 | Abmessungen Übersichtszeichnung Steckanschlüsse nicht im Lieferumfang enthalten. * Weitere Informationen zu den Steckanschlüssen finden Sie auf der Katalogseite ”Steckanschlüsse” für Serie AV. PDF creation date: 22.12.2020...
Seite 120 AVENTICS Seite 120 | Erweiterungssatz 4er Grundplatte - für Serie AV05 Betriebsdruck min./max. -0,95 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Medium Druckluft Technische Daten Materialnummer R412022824 4er-Grundplatte für Buskoppler Materialnummer Lieferumfang R412022824 2 Grundplatten (1), inkl. 4 Muttern (2), 4 Schilder (3), 2 Dichtungen (4), 2 Halteklammern (5), 2 Zugankererweiterungen (6) und...
Seite 121 AVENTICS Seite 121 | Abmessungen Übersichtszeichnung Steckanschlüsse nicht im Lieferumfang enthalten. * Weitere Informationen zu den Steckanschlüssen finden Sie auf der Katalogseite ”Steckanschlüsse” für Serie AV. PDF creation date: 22.12.2020...
Seite 122 AVENTICS Seite 122 | Erweiterungssatz Grundplatte - für Serie AV05-EP Betriebsdruck min./max. 0 ... 11 bar Umgebungstemperatur min./max. -10 ... 60 °C Medium Druckluft Gewicht Siehe Tabelle unten Technische Daten Materialnummer R414007182 Grundplatte zur Einzeldruckregelung für Multipolanbindung R414007535 Grundplatte zur Einzeldruckregelung für Feldbusanbindung R414007183 Grundplatte zur Druckzonenregelung für Multipolanbindung R414007536...
Seite 123 AVENTICS Seite 123 | Technische Informationen Werkstoff Gehäuse Polyamid Dichtungen Nitril-Butadien-Kautschuk Abmessungen Abmessungen, Einzeldruckregelung PDF creation date: 22.12.2020...
Seite 124 AVENTICS Seite 124 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 125 AVENTICS Seite 125 | Übersichtszeichnung, Einzeldruckregelung Abmessungen * Steckanschlüsse nicht im Lieferumfang enthalten. * Weitere Informationen zu den Steckanschlüssen finden Sie auf der Katalogseite ”Steckanschlüsse”. PDF creation date: 22.12.2020...
Seite 126 AVENTICS Seite 126 | Übersichtszeichnung, Druckzonenregelung Abmessungen PDF creation date: 22.12.2020...
Seite 127 AVENTICS Seite 127 | Erweiterungssatz Grundplatte - für Serie AV05-BP Betriebsdruck min./max. -0,95 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Medium Druckluft Gewicht Siehe Tabelle unten Technische Daten Materialnummer R412026456 2er-Grundplatte für beidseitig betätigte Ventile für Feldbus R412026457 4er-Grundplatte für beidseitig betätigte Ventile für Feldbus R412026458 2er-Grundplatte für beidseitig betätigte Ventile für Multipolstecker...
Seite 128 AVENTICS Seite 128 | Technische Informationen Werkstoff Gehäuse Polyamid glasfaserverstärkt Dichtungen Nitril-Kautschuk Abmessungen Fig. 1 PDF creation date: 22.12.2020...
Seite 129 AVENTICS Seite 129 | Fig. 2 Abmessungen PDF creation date: 22.12.2020...
Seite 130 AVENTICS Seite 130 | Erweiterungssatz, Einspeiseplatte - für Serie AV05 Betriebsdruck min./max. -0,95 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Medium Druckluft Technische Daten Materialnummer Ausführung Ventilsystem Position R412020070 Feldbus R412022579 Multipol R412020071 Feldbus R412022580 Multipol R412020072 Feldbus R412022581 Multipol R412020073...
Seite 131 AVENTICS Seite 131 | Materialnummer R412023847 Einspeiseplatte, Anschluss 1, interne Vorsteuerung, Drucktrennung Kanal 1 / 3 / 5 / X R412023851 Einspeiseplatte, Anschluss 1, externe Vorsteuerung, Drucktrennung Kanal 1 / 3 / 5 / X R412023848 Einspeiseplatte, Anschluss 1, externe Vorsteuerung, Drucktrennung Kanal 1 / 3 / 5 / X Materialnummer Lieferumfang...
Seite 132 AVENTICS Seite 132 | Abmessungen Fig. 1 Werkstoff: Polyamid, glasfaserverstärkt * Weitere Informationen zu den Steckanschlüssen finden Sie auf der Katalogseite ”Steckanschlüsse” für Serie AV. PDF creation date: 22.12.2020...
Seite 133 AVENTICS Seite 133 | Fig. 2 Abmessungen Werkstoff Gehäuse: Aluminium PDF creation date: 22.12.2020...
Seite 134 AVENTICS Seite 134 | Fig. 3 Abmessungen Werkstoff Gehäuse: Aluminium PDF creation date: 22.12.2020...
Seite 135 AVENTICS Seite 135 | Erweiterungssatz, Einspeiseplatte mit Ausschaltspannungsüberwachung - für Serie AV05 Betriebsdruck min./max. -0,95 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Medium Druckluft Max. Partikelgröße 40 µm Ölgehalt der Druckluft 0 ... 5 mg/m³ Technische Daten Materialnummer Ausführung Ventilsystem R412025072 Feldbus...
Seite 136 AVENTICS Seite 136 | Materialnummer Lieferumfang R412025072 Einspeiseplatte inkl. 1 Mutter, 2 Dichtungen, 1 Halteklammer, 2 Schrauben, 2 Zugankererweiterungen, 1 Steckanschluss gerade Ø 12 mm und 1 Erweiterungsplatine R412025073 Einspeiseplatte inkl. 1 Mutter, 2 Dichtungen, 1 Halteklammer, 2 Schrauben, 2 Zugankererweiterungen, 1 Steckanschluss gerade Ø...
Seite 137 AVENTICS Seite 137 | Abmessungen Abmessungen 1) Steckverschraubung, Ø 12 mm X ) Steckverschraubung Ø 4 mm, gerade 5/32 Weitere Informationen zu den Steckanschlüssen finden Sie auf der Katalogseite ”Steckanschlüsse” für Serie AV. PDF creation date: 22.12.2020...
Seite 138 AVENTICS Seite 138 | Erweiterungssatz, Einspeiseplatte - für Serie AV05-BP Betriebsdruck min./max. -0,09 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Medium Druckluft Gewicht 0,45 kg Technische Daten Materialnummer Ausführung Ventilsystem R412026442 Feldbus R412026446 Multipol R412026443 Feldbus R412026447 Multipol R412026444 Feldbus R412026448...
Seite 139 AVENTICS Seite 139 | Materialnummer Lieferumfang R412026446 Einspeiseplatte (2) inkl. 1 Dichtung (1), 2 Zugankererweiterungen (3) und 2 Erweiterungsplatinen (4) R412026443 Einspeiseplatte (2) inkl. 1 Dichtung (1), 2 Zugankererweiterungen (3) und 2 Erweiterungsplatinen (4) R412026447 Einspeiseplatte (2) inkl. 1 Dichtung (1), 2 Zugankererweiterungen (3) und 2 Erweiterungsplatinen (4) R412026444...
Seite 140 AVENTICS Seite 140 | Abmessungen Abmessungen 1) Dichtung 2) Gehäuse 3) Zugankererweiterung, 2 Stück 5) Erweiterungsplatine PDF creation date: 22.12.2020...
Seite 141 AVENTICS Seite 141 | Erweiterungssatz, elektrische Einspeiseplatte - für AV05, AES Umgebungstemperatur min./max. -10 ... 60 °C Mediumstemperatur min./max. -10 ... 60 °C Stromaufnahme max. Schutzart IP65 Gewicht 0,157 kg Technische Daten Materialnummer Lieferumfang R412021778 Einspeiseplatte inkl. 1 Dichtung, 2 Zuganker und 2 Schrauben zur Erweiterung Materialnummer Elektrische Anschlüsse Betriebsspannung DC...
Seite 142 AVENTICS Seite 142 | Abmessungen Abmessungen PIN-Belegung: 1 = (-), 2 = (24 V DC), 3 = (-), 4 = (0 V DC) PDF creation date: 22.12.2020...
Seite 143 AVENTICS Seite 143 | Erweiterungssatz, elektrisches Ventilansteuermodul - für AV05 Umgebungstemperatur min./max. -10 ... 60 °C Mediumstemperatur min./max. -10 ... 60 °C Stromaufnahme max. Schutzart IP65 Gewicht 0,16 kg Technische Daten Materialnummer Lieferumfang R412022744 M12-Ansteuermodul (inkl. Grundplatte für 2 Ventilplätze inkl. 2 Muttern 2 Schilder), 2 Zugankererweiterungen 16 mm, 2 Zugankererweiterungen 25 mm, 2 Halteklammern,...
Seite 144 AVENTICS Seite 144 | Bei der Verwendung von Polyurethan-Schläuchen empfehlen wir die Verwendung von zusätzlichen Stützhülsen. Verwenden Sie für die Steckanschlüsse nur Steckzubehör aus Kunststoff (Polyamid) aus unserem Katalog. Technische Informationen Werkstoff Gehäuse Polyamid Aluminium Dichtung Nitril-Kautschuk Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 145 AVENTICS Seite 145 | Pin-Belegung Polbild Stecker (1) BN=braun (2) WH=weiß (3) BU=blau (4) BK=Schwarz (5) GY= grau Ventil Spule PDF creation date: 22.12.2020...
Seite 146 AVENTICS Seite 146 | Erweiterungssatz, Kombinationsplatte, Serie AV Betriebsdruck min./max. -0,95 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Medium Druckluft Technische Daten Materialnummer Position R412021780 R412022594 R412021777 R412022592 R412021779 R412022593 R412021776 R412022591 Materialnummer R412021780 Einspeiseplatte, Anschluss 1, keine Drucktrennung R412022594 Einspeiseplatte, Anschluss 1, keine Drucktrennung R412021777...
Seite 147 AVENTICS Seite 147 | Materialnummer Lieferumfang R412021779 Kombinationsmodul, Anschluss 1, Drucktrennung Kanal 1 / 3 / 5 R412022593 Kombinationsmodul, Anschluss 1, Drucktrennung Kanal 1 / 3 / 5 R412021776 Kombinationsmodul, Anschluss 1, Drucktrennung Kanal 1 / 3 / 5 R412022591 Kombinationsmodul, Anschluss 1, Drucktrennung Kanal 1 / 3 / 5 Materialnummer...
Seite 148 AVENTICS Seite 148 | Abmessungen Übersichtszeichnung * Steckanschlüsse nicht im Lieferumfang enthalten. * Weitere Informationen zu den Steckanschlüssen finden Sie auf der Katalogseite ”Steckanschlüsse” für Serie AV. PDF creation date: 22.12.2020...
Seite 149 AVENTICS Seite 149 | Erweiterungssatz, Kombinationsplatte - für Serie AV03, AV05, HF02-LG Umgebungstemperatur min./max. -10 ... 60 °C Gewicht 0,21 kg Technische Daten Materialnummer Ausführung Lieferumfang Lieferumfang Ventilsystem R422004007 Feldbus 32 Ausgänge inkl. Schrauben und Dichtungen 1 Stück R422004056 Multipol 30 Ausgänge inkl.
Seite 150 AVENTICS Seite 150 | Abmessungen PDF creation date: 22.12.2020...
Seite 151 AVENTICS Seite 151 | Erweiterungssatz, Entlüftungsmodule für Einspeiseplatte - für Serie AV05 Betriebsdruck min./max. -0,95 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Medium Druckluft Technische Daten Materialnummer R412020087 Entlüftungsmodul 3, 5 und R mit Flächenschalldämpfer R412020088 Entlüftungsmodul mit gefasster Abluft 3 und 5 R412020089 Entlüftungsmodul mit getrennter gefasster Abluft für 3 und 5 Materialnummer...
Seite 152 AVENTICS Seite 152 | Abmessungen Übersichtszeichnung PDF creation date: 22.12.2020...
Seite 153 AVENTICS Seite 153 | Entlüftungsmodul, Serie AV - Pneumatisch betätigt, für Anschlusskanäle 2, 4 - Steckanschluss Betriebsdruck min./max. 0 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Medium Druckluft Gewicht 0,07 kg Technische Daten Materialnummer Typ Anschluss 1 Druckluftanschluss Ausgang Druckluftanschluss Steuerluft Durchfluss Qn R422003046...
Seite 154 AVENTICS Seite 154 | Abmessungen Abmessungen 1) Pneumatische Verbindung zu Grundplattenventilen, passend für alle Größen der Serien AV03 und AV05 Abmessungen Materialnummer Ø* R422003046 R422003185 R422003187 PDF creation date: 22.12.2020...
Seite 155 AVENTICS Seite 155 | Diagramme Minimaler Steuerdruck (in Abhängigkeit vom Betriebsdruck) p1 = Druck auf Anschluss 2 und 4, p2 = Steuerdruck PDF creation date: 22.12.2020...
Seite 156 AVENTICS Seite 156 | Entlüftungsmodul, Serie AV - Manuell betätigt, Anschlüsse 2, 4 - Steckanschluss Betriebsdruck min./max. 0 ... 10 bar Umgebungstemperatur min./max. 10 ... -60 °C Mediumstemperatur min./max. 10 ... -60 °C Medium Druckluft Gewicht 0,08 kg Technische Daten Materialnummer Typ Anschluss 1 Druckluftanschluss Ausgang...
Seite 157 AVENTICS Seite 157 | Abmessungen Abmessungen 1) Pneumatische Verbindung zu Grundplattenventilen, passend für alle Größen der Serien AV03 und AV05 Abmessungen Materialnummer Ø R422003913 46±1 54±1 R422003915 42±1 50±1 PDF creation date: 22.12.2020...
Seite 158 AVENTICS Seite 158 | Entlüftungsmodul, Serie AV - Pneumatisch betätigt, Anschlüsse 2, 4 - Steckanschluss Betriebsdruck min./max. 0 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Mediumstemperatur min./max. -10 ... 60 °C Medium Druckluft Gewicht 0,075 kg Technische Daten Materialnummer Typ Anschluss 1 Druckluftanschluss Ausgang...
Seite 159 AVENTICS Seite 159 | Abmessungen Abmessungen 1) Anschluss 10 Ø4 2) Anschluss 10 Ø4 3) Arbeitsleitung 2 4) Arbeitsleitung 4 5) Anschluss 2, ventilseitig 6) Anschluss 4, ventilseitig Abmessungen Materialnummer R422003807 42±1 50±1 R422003805 46±1 54±1 PDF creation date: 22.12.2020...
Seite 160 AVENTICS Seite 160 | Diagramme Minimaler Steuerdruck (in Abhängigkeit vom Betriebsdruck) p1 = Druck auf Anschluss 2 und 4, p2 = Steuerdruck Diagramme PDF creation date: 22.12.2020...
Seite 161 AVENTICS Seite 161 | Entlüftungsmodul, Stand-Alone Bauart Schieberventil, nicht überschneidungsfrei Betriebsdruck min./max. 0 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Mediumstemperatur min./max. -10 ... 60 °C Medium Druckluft Gewicht 0,08 kg Technische Daten Materialnummer Anschluss 1 Eingang Druckluftanschluss Ausgang Druckluftanschluss Steuerluft R422003808 Ø...
Seite 162 AVENTICS Seite 162 | Abmessungen Abmessungen 1) Anschluss 10 Ø4 2) Anschluss 10 Ø4 3) Arbeitsleitung 2 4) Arbeitsleitung 4 5) Anschluss 2, Eingangsseitig 6) Anschluss 4, Eingangsseitig Pneumatische Verbindung zu Grundplattenventilen, passend für alle Größen der Serien AV03 und AV05 PDF creation date: 22.12.2020...
Seite 163 AVENTICS Seite 163 | Abmessungen Materialnummer R422003808 50±1 R422003806 58±1 Diagramme Minimaler Steuerdruck (in Abhängigkeit vom Betriebsdruck) p1 = Druck auf Anschluss 2 und 4, p2 = Steuerdruck PDF creation date: 22.12.2020...
Seite 164 AVENTICS Seite 164 | Absperrmodul, Serie AV - Elektrisch betätigt, mit Sensoranschluss - Steckanschluss Bauart Schieberventil, überschneidungsfrei Betätigung elektrisch Betriebsdruck min./max. 0 ... 10 bar Steuerdruck min./max. 3,5 ... 7 bar Umgebungstemperatur min./max. 0 ... 50 °C Mediumstemperatur min./max. 0 ... 50 °C Medium Druckluft Betriebsspannung DC, min.
Seite 165 AVENTICS Seite 165 | Abmessungen Abmessungen 1) Sensor Stecker M8, 3-polig elektronisch PNP Die Ausrichtung der Pins hängt von der Winkelposition des Sensors ab, die beliebig sein kann. 2) Steuerluftversorgung 3) Steuerluftversorgung 4) Anschluss 2, ventilseitig 5) Anschluss 4, ventilseitig 6) Arbeitsleitung 2 7) Arbeitsleitung 4 Pneumatische Verbindung zu Grundplattenventilen, passend für alle Größen der Serien AV03 und AV05...
Seite 166 AVENTICS Seite 166 | Diagramme Minimaler Steuerdruck (in Abhängigkeit vom Betriebsdruck) p1 = Druck auf Anschluss 2 und 4, p2 = Steuerdruck PDF creation date: 22.12.2020...
Seite 167 AVENTICS Seite 167 | Pin-Belegung Schaltplan Sensor PDF creation date: 22.12.2020...
Seite 168 AVENTICS Seite 168 | Pin-Belegung Vorsteuerventil M8x1 (3-polig) Pin-Belegung 1) 24V DC +/- 3) nc 4) 24V DC +/- PDF creation date: 22.12.2020...
Seite 169 AVENTICS Seite 169 | Absperrmodul, Serie AV - Pneumatisch betätigt, mit Positionserkennung - Steckanschluss Betätigung pneumatisch Betriebsdruck min./max. 0 ... 10 bar Umgebungstemperatur min./max. 0 ... 60 °C Mediumstemperatur min./max. 0 ... 60 °C Medium Druckluft Betriebsspannung DC, min. 10 V DC Betriebsspannung DC, max.
Seite 170 AVENTICS Seite 170 | Abmessungen Abmessungen 1) Sensor Stecker M8, 3-polig elektronisch PNP Die Ausrichtung der Pins hängt von der Winkelposition des Sensors ab, die beliebig sein kann. 2) Anschluss 2, ventilseitig 3) Anschluss 4, ventilseitig 4) Arbeitsleitung 2 5) Arbeitsleitung 4 Abmessungen Materialnummer R422101511...
Seite 171 AVENTICS Seite 171 | Materialnummer R422101510 45±1 54±1 R422101509 45±1 53±1 Diagramme Minimaler Steuerdruck (in Abhängigkeit vom Betriebsdruck) p1 = Druck auf Anschluss 2 und 4, p2 = Steuerdruck PDF creation date: 22.12.2020...
Seite 172 AVENTICS Seite 172 | Pin-Belegung Schaltplan Sensor PDF creation date: 22.12.2020...
Seite 173 AVENTICS Seite 173 | Absperrmodul, Serie AV - Für Anschlusskanäle 2, 4 - Qn = 250-750 l/min - Druckluftanschluss Ausgang Ø 1/4″ Ø 8 Ø 6 Ø 4 Betätigung mechanisch Betriebsdruck min./max. 0 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Mediumstemperatur min./max.
Seite 174 AVENTICS Seite 174 | Abmessungen Abmessungen 1) Durchgangsbohrung für Sicherungskabel Sicherungskabel 7472D02758 separat bestellen 2) Verriegelung der Handhilfsbetätigung PDF creation date: 22.12.2020...
Seite 175 AVENTICS Seite 175 | Adapterplatte - für Schaltschrankmontage - Druckluftanschluss Ausgang G 1/4 - für AV05-BP Betriebsdruck min./max. -0,95 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Mediumstemperatur min./max. -10 ... 60 °C Medium Druckluft Technische Daten Materialnummer R412026481 Innenseitige Montage R412026482 Innenseitige Montage...
Seite 176 AVENTICS Seite 176 | Materialnummer Druckluftanschluss Druckluftanschluss Druckluftanschluss Eingang Ausgang Entlüftung [2 / 4] [3 / 5] R412026485 G 3/8 G 1/4 G 3/8 R412026486 G 3/8 G 1/4 G 3/8 R412026487 G 3/8 G 1/4 G 3/8 R412026488 G 3/8 G 1/4 G 3/8 Materialnummer...
Seite 177 AVENTICS Seite 177 | Abmessungen Fig. 1 1) Erdungsschraube 2) Drehmoment bei Ventilsystem-Montage: M4: 2.5 Nm 3) Drehmoment bei Ventilsystem-Montage: M5: 5 Nm 4) Dichtfläche 5) Drehmoment bei Schaltschrank-Montage: M5: 5 Nm 6) Ausschnitt Schaltschrank 7) Montagehinweis Dichtstreifen: siehe Fig. 3 Abmessungen Materialnummer R412026481...
Seite 178 AVENTICS Seite 178 | Materialnummer R412026482 51.5 R412026483 57.6 R412026484 67.6 Abmessungen Fig. 2 1) Gewinde für Erdungsschraube 2) Ausschnitt Schaltschrank 3) Dichtfläche PDF creation date: 22.12.2020...
Seite 179 AVENTICS Seite 179 | Abmessungen Materialnummer D - Ausschnitt Schaltschrank Multipol E - Ausschnitt Schaltschrank Feldbus R412026485 59.33 R412026486 R412026487 R412026488 Abmessungen Maximale Außenabmessungen für Verschraubung Dichtband auf Stoß kleben PDF creation date: 22.12.2020...
Seite 180 AVENTICS Seite 180 | Abmessungen Anschluss-Typ 2 , 4 1, 3 und 5 (unten) X (oben, unten) R (oben, unten) Anschlussgewinde G 1/4 G 3/8 G 1/8 Außendurchmesser max. 24,75 10,9 15,5 PDF creation date: 22.12.2020...
Seite 181 AVENTICS Seite 181 | Dichtungssatz - Adapterplatte - für AV-BP Umgebungstemperatur min./max. -10 ... 60 °C Technische Daten Materialnummer Lieferumfang R412026466 Dichtungssatz Dichtband 1,25 m 5 Stück Technische Informationen Werkstoff Gehäuse Ethylenpropylendienkautschuk PDF creation date: 22.12.2020...
Seite 182 AVENTICS Seite 182 | Endplatte rechts - für AV05 Umgebungstemperatur min./max. -10 ... 60 °C Mediumstemperatur min./max. -10 ... 60 °C Gewicht 0,08 kg Technische Daten Materialnummer Druckluftanschluss Druckluftanschluss Liefereinheit Abb. Steueranschluss Steuerluft Entlüftung [12] R412020078 Ø 6 Ø 6 1 Stück Fig.
Seite 183 AVENTICS Seite 183 | Abmessungen Fig. 1 PDF creation date: 22.12.2020...
Seite 184 AVENTICS Seite 184 | Fig. 2 Abmessungen PDF creation date: 22.12.2020...
Seite 185 AVENTICS Seite 185 | Steckanschlüsse - für AV Betriebsdruck min./max. -0,95 ... 10 bar Umgebungstemperatur min./max. -10 ... 60 °C Medium Druckluft Technische Daten Materialnummer Lieferumfang R412018617 Steckanschluss Ø 4 mm - 5/32″ gerade 2 Stück R412018618 Steckanschluss Ø 6 mm, gerade 2 Stück R412018619 Steckanschluss Ø...
Seite 186 AVENTICS Seite 186 | Materialnummer Werkstoff Gehäuse R412018617 Messing, vernickelt R412018618 Messing, vernickelt R412018619 Messing, vernickelt R412018621 Messing, vernickelt R412018622 Messing, vernickelt R412018623 Messing, vernickelt R422002561 Messing, vernickelt R422002569 Messing, vernickelt R422002554 Messing, vernickelt R422002562 Messing, vernickelt R422002570 Messing, vernickelt R422002555 Messing, vernickelt R422002563...
Seite 187 AVENTICS Seite 187 | Abmessungen PDF creation date: 22.12.2020...
Seite 188 AVENTICS Seite 188 | Endplatte links - D-Sub Stecker, 25-polig, oben, D-Sub Stecker, 44-polig, oben - für AV05 Umgebungstemperatur min./max. -10 ... 60 °C Mediumstemperatur min./max. -10 ... 60 °C elektr. Anschluss D-Sub Stecker, 25-polig, oben, D-Sub Stecker, 44-polig, oben Gewicht Siehe Tabelle unten Technische Daten...
Seite 189 AVENTICS Seite 189 | Abmessungen Fig. 1 PDF creation date: 22.12.2020...
Seite 190 AVENTICS Seite 190 | Fig. 2 Abmessungen PDF creation date: 22.12.2020...
Seite 191 AVENTICS Seite 191 | Befestigungssatz für DIN-Schiene - für AV03, AV05, AES, ES05 Technische Daten Materialnummer R412019468 Lieferumfang: 2 Klemmer, 4 Schrauben M4x8 DIN 912, 1 Schraube M3x14 DIN 912, Hinweis: Das Ventilsystem sollte nicht über die maximale Anzahl an Komponenten bestückt werden. Ab der maximalen Bestückung des Ventilsystem empfehlen wir, das Ventilsystem nicht mehr auf eine DIN-Schiene zu montieren.
Seite 192 AVENTICS Seite 192 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 193 AVENTICS Seite 193 | Montagesatz - für AV Technische Daten Materialnummer Liefereinheit R422103091 Montagewinkel zur Befestigung an Montageplatte 2 Stück Technische Informationen Werkstoff Gehäuse Nichtrostender Stahl PDF creation date: 22.12.2020...
Seite 194 AVENTICS Seite 194 | Abmessungen 2 Senkschrauben DIN 7991- A4 M4X8 zur Befestigung an Druckregelventil, Serie AV sind im Lieferumfang enthalten. Senkschrauben zur Befestigung an Montageplatte sind nicht im Lieferumfang enthalten. PDF creation date: 22.12.2020...
Seite 195 AVENTICS Seite 195 | Haltewinkel für Zwischenbefestigung - für AES, AV03, AV05 Technische Daten Materialnummer Liefereinheit R412018339 Haltewinkel 10 Stück Montieren Sie einen Haltewinkel (R412018339) nach drei E/A-Modulen bzw. 8 Ventilen, um die Gesamteinheit auf der Montagefläche zu befestigen., Schrauben sind nicht im Lieferumfang enthalten, Der Abstand der Haltewinkel darf max. 150 mm betragen. Technische Informationen Werkstoff Gehäuse...
Seite 196 AVENTICS Seite 196 | Abmessungen PDF creation date: 22.12.2020...
Seite 197 AVENTICS Seite 197 | Bezeichnungsschilder, Vorne - für AV03, AV05, AES Gewicht 0,014 kg Technische Daten Materialnummer Liefereinheit R412019552 Bezeichnungsschilder, Front 150 Stück Technische Informationen Werkstoff Gehäuse Polyamid PDF creation date: 22.12.2020...
Seite 198 AVENTICS Seite 198 | Abmessungen PDF creation date: 22.12.2020...
Seite 199 AVENTICS Seite 199 | Bezeichnungsschilder - für AV03, AV05, AES Gewicht 0,014 kg Technische Daten Materialnummer Liefereinheit R422100889 Bezeichnungsschilder 20 Stück Technische Informationen Werkstoff Gehäuse Polyamid PDF creation date: 22.12.2020...
Seite 200 AVENTICS Seite 200 | Abmessungen PDF creation date: 22.12.2020...
Seite 201 AVENTICS Seite 201 | Bezeichnungsschilder - für AV03-BP, AV05-BP Gewicht 0,014 kg Technische Daten Materialnummer Lieferumfang R412026461 Bezeichnungsschilder 20 Stück Technische Informationen Werkstoff Gehäuse Polyamid PDF creation date: 22.12.2020...
Seite 202 AVENTICS Seite 202 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 203 AVENTICS Seite 203 | Dichtungssatz - für AV05-BP Umgebungstemperatur min./max. -10 ... 60 °C Technische Daten Materialnummer R412026463 Dichtungssatz: Anschluss "2" und "4" R412026465 5x Dichtungssatz: Anschluss "1" , "3", "5", "X" und "R" R412026468 Dichtungssatz für Grundplatte Materialnummer Werkstoff Dichtungen Lieferumfang R412026463 Nitril-Butadien-Kautschuk...
Seite 204 AVENTICS Seite 204 | Zubehör Umgebungstemperatur min./max. -10 ... 60 °C Medium Druckluft Technische Daten Materialnummer Position Lieferumfang R412018338 Ventildichtungen 10 Stück R412020084 Ventildichtungen 10 Stück R412018344 Dichtungen linke Endplatte 10 Stück R412020080 Dichtungen linke Endplatte 10 Stück R412018345 Dichtungen für Grundplatte 10 Stück R412020082 Dichtungen für Grundplatte...
Seite 205 AVENTICS Seite 205 | Abmessungen Übersichtszeichnung PDF creation date: 22.12.2020...
Seite 206 AVENTICS Seite 206 | Bezeichnungsschilder, oben - für AES Gewicht 0,014 kg Technische Daten Materialnummer Liefereinheit R412018192 Bezeichnungsschilder, oben 60 Stück Technische Informationen Werkstoff Gehäuse Polyamid PDF creation date: 22.12.2020...
Seite 207 AVENTICS Seite 207 | Abmessungen PDF creation date: 22.12.2020...
Seite 208 AVENTICS Seite 208 | Schutzkappe, Serie CON-RD - M8x1 Umgebungstemperatur min./max. -40 ... 85 °C Schutzart IP67 Gewicht 0,001 kg Technische Daten Materialnummer Lieferumfang R412003493 M8x1 Technische Informationen Werkstoff Gehäuse Polyamid PDF creation date: 22.12.2020...
Seite 209 AVENTICS Seite 209 | Abmessungen PDF creation date: 22.12.2020...
Seite 210 AVENTICS Seite 210 | Schutzkappe, Serie CON-RD - M12x1 Umgebungstemperatur min./max. -40 ... 85 °C Schutzart IP67 Gewicht 0,001 kg Technische Daten Materialnummer Liefereinheit 1823312001 M12x1 50 Stück Technische Informationen Werkstoff Gehäuse Polyamid PDF creation date: 22.12.2020...
Seite 211 AVENTICS Seite 211 | Abmessungen PDF creation date: 22.12.2020...
Seite 212 AVENTICS Seite 212 | Endplatte links - für AES Umgebungstemperatur min./max. -10 ... 60 °C Gewicht 0,033 kg Technische Daten Materialnummer R412015398 Endplatte links Lieferumfang: inkl. 2 Federklemmelemente Technische Informationen Der min. Steuerdruck darf nicht unterschritten werden, da es sonst zu Fehlschaltungen und ggf. Ventilausfall kommen kann! Der Drucktaupunkt muss mindestens 15 °C unter der Umgebungs- und Mediumstemperatur liegen und darf max.
Seite 213 AVENTICS Seite 213 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 214 AVENTICS Seite 214 | Endplatte rechts für Stand-Alone Variante - für AES Umgebungstemperatur min./max. -10 ... 60 °C Gewicht 0,039 kg Technische Daten Materialnummer Geeignet für Serie R412015741 Stand-Alone Variante AES Lieferung inkl. Dichtung und Befestigungsschrauben Technische Informationen Der min. Steuerdruck darf nicht unterschritten werden, da es sonst zu Fehlschaltungen und ggf. Ventilausfall kommen kann! Der Drucktaupunkt muss mindestens 15 °C unter der Umgebungs- und Mediumstemperatur liegen und darf max.
Seite 215 AVENTICS Seite 215 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 216 AVENTICS Seite 216 | Haltewinkel für Zwischenbefestigung - für AES, AV03, AV05 Technische Daten Materialnummer Liefereinheit R412018339 Haltewinkel 10 Stück Montieren Sie einen Haltewinkel (R412018339) nach drei E/A-Modulen bzw. 8 Ventilen, um die Gesamteinheit auf der Montagefläche zu befestigen., Schrauben sind nicht im Lieferumfang enthalten, Der Abstand der Haltewinkel darf max. 150 mm betragen. Technische Informationen Werkstoff Gehäuse...
Seite 217 AVENTICS Seite 217 | Abmessungen PDF creation date: 22.12.2020...
Seite 218 AVENTICS Seite 218 | Federklemmelement - für AES Technische Daten Materialnummer Geeignet für R412015400 Federklemmelement zur Verbindung von Feldbuskomponenten Materialnummer Liefereinheit R412015400 10 Stück Technische Informationen Werkstoff Gehäuse Stahl PDF creation date: 22.12.2020...
Seite 219 AVENTICS Seite 219 | Abmessungen PDF creation date: 22.12.2020...
Seite 220 AVENTICS Seite 220 | Rundsteckverbinder, Serie CON-RD - Stecker, M12x1, 4-polig, D-codiert, gerade, 180° - für Ethernet, EtherNET/IP, EtherCAT, POWERLINK, sercos III - geschirmt Anschlussart Gewindeschneiden Umgebungstemperatur min./max. -40 ... 85 °C Betriebsspannung 48 V AC/DC Schutzart IP67 Gewicht 0,41 kg Technische Daten Materialnummer Strom, max.
Seite 221 AVENTICS Seite 221 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 222 AVENTICS Seite 222 | Rundsteckverbinder, Serie CON-RD - Stecker, M12x1, 5-polig, A-codiert, gerade, 180° - für CANopen, DeviceNet - UL (Underwriters Laboratories) - geschirmt Anschlussart Schrauben Umgebungstemperatur min./max. -40 ... 85 °C Betriebsspannung 48 V AC/DC Schutzart IP67 Gewicht 0,48 kg Technische Daten Materialnummer Strom, max.
Seite 223 AVENTICS Seite 223 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 224 AVENTICS Seite 224 | Pin-Belegung Polbild Stecker PDF creation date: 22.12.2020...
Seite 225 AVENTICS Seite 225 | Rundsteckverbinder, Serie CON-RD - Stecker, M12x1, 5-polig, B-codiert, gerade, 180° - für PROFIBUS DP - UL (Underwriters Laboratories) - geschirmt Anschlussart Schrauben Umgebungstemperatur min./max. -25 ... 85 °C Betriebsspannung 48 V AC/DC Schutzart IP67 Gewicht 0,06 kg Technische Daten Materialnummer Strom, max.
Seite 226 AVENTICS Seite 226 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 227 AVENTICS Seite 227 | Pin-Belegung Polbild Stecker PDF creation date: 22.12.2020...
Seite 228 AVENTICS Seite 228 | Rundsteckverbinder, Serie CON-RD - Buchse, M12x1, 4-polig, A-codiert, gerade, 180° - UL (Underwriters Laboratories) - ungeschirmt Anschlussart Schrauben Umgebungstemperatur min./max. -25 ... 90 °C Betriebsspannung 48 V AC/DC Schutzart IP67 Gewicht 0,029 kg Das ausgelieferte Produkt kann von der Abbildung abweichen.
Seite 229 AVENTICS Seite 229 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 230 AVENTICS Seite 230 | Pin-Belegung Polbild Buchse PDF creation date: 22.12.2020...
Seite 231 AVENTICS Seite 231 | Rundsteckverbinder, Serie CON-RD - Buchse, M12x1, 4-polig, A-codiert, gewinkelt, 90° - ungeschirmt Anschlussart Schrauben Umgebungstemperatur min./max. -25 ... 90 °C Betriebsspannung 48 V AC/DC Schutzart IP67 Gewicht 0,027 kg Technische Daten Materialnummer Strom, max. anschließbarer Kabel-Ø min./max. 8941054424 4 mm Technische Informationen...
Seite 232 AVENTICS Seite 232 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 233 AVENTICS Seite 233 | Pin-Belegung Polbild Buchse PDF creation date: 22.12.2020...
Seite 234 AVENTICS Seite 234 | Rundsteckverbinder, Serie CON-RD - Buchse, M12x1, 5-polig, A-codiert, gerade, 180° - für CANopen, DeviceNet - UL (Underwriters Laboratories) - geschirmt Anschlussart Schrauben Umgebungstemperatur min./max. -40 ... 85 °C Betriebsspannung 48 V AC/DC Schutzart IP67 Gewicht 0,051 kg Technische Daten Materialnummer Strom, max.
Seite 235 AVENTICS Seite 235 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 236 AVENTICS Seite 236 | Pin-Belegung Polbild Buchse PDF creation date: 22.12.2020...
Seite 237 AVENTICS Seite 237 | Rundsteckverbinder, Serie CON-RD - Buchse, M12x1, 5-polig, B-codiert, gerade, 180° - für PROFIBUS DP - UL (Underwriters Laboratories) - geschirmt Anschlussart Schrauben Umgebungstemperatur min./max. -40 ... 85 °C Betriebsspannung 48 V AC/DC Schutzart IP67 Gewicht 0,06 kg Technische Daten Materialnummer Strom, max.
Seite 238 AVENTICS Seite 238 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 239 AVENTICS Seite 239 | Pin-Belegung Polbild Buchse PDF creation date: 22.12.2020...
Seite 240 AVENTICS Seite 240 | Datenendstecker, Serie CON-RD - Stecker, M12x1, 4-polig, B-codiert, gerade, 180° - für PROFIBUS DP Umgebungstemperatur min./max. -25 ... 80 °C Schutzart IP67 Gewicht 0,013 kg Technische Daten Materialnummer 8941054064 Technische Informationen Die angegebene Schutzart gilt ausschließlich in montiertem und geprüftem Zustand. PROFIBUS DP Busabschlussstecker Technische Informationen Werkstoff...
Seite 241 AVENTICS Seite 241 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 242 AVENTICS Seite 242 | Pin-Belegung Polbild Stecker PDF creation date: 22.12.2020...
Seite 243 AVENTICS Seite 243 | Datenendstecker, Serie CON-RD - Stecker, M12x1, 5-polig, A-codiert, gerade, 180° - für CANopen, DeviceNet Umgebungstemperatur min./max. 0 ... 60 °C Schutzart IP67 Gewicht 0,011 kg Technische Daten Materialnummer 8941054264 Technische Informationen Die angegebene Schutzart gilt ausschließlich in montiertem und geprüftem Zustand. Technische Informationen Werkstoff Gehäuse...
Seite 244 AVENTICS Seite 244 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 245 AVENTICS Seite 245 | Pin-Belegung Polbild Stecker PDF creation date: 22.12.2020...
Seite 246 AVENTICS Seite 246 | Rundsteckverbinder, Serie CON-RD - Stecker, M8x1, 3-polig, A-codiert, gerade, 180° - ungeschirmt Anschlussart Schrauben Umgebungstemperatur min./max. -40 ... 85 °C Betriebsspannung 48 V AC/DC Schutzart IP67 Gewicht 0,01 kg Technische Daten Materialnummer Strom, max. Kontaktbelegung anschließbarer Kabel-Ø min./max. R412021676 3,5 / 5 mm Technische Informationen...
Seite 247 AVENTICS Seite 247 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 248 AVENTICS Seite 248 | Pin-Belegung Polbild Stecker PDF creation date: 22.12.2020...
Seite 249 AVENTICS Seite 249 | Rundsteckverbinder, Serie CON-RD - Stecker, M8x1, 3-polig, A-codiert, gewinkelt, 90° - ungeschirmt Anschlussart Schrauben Umgebungstemperatur min./max. -25 ... 85 °C Betriebsspannung 48 V AC/DC Schutzart IP67 Gewicht 0,01 kg Das ausgelieferte Produkt kann von der Abbildung abweichen. Technische Daten Materialnummer Strom, max.
Seite 250 AVENTICS Seite 250 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 251 AVENTICS Seite 251 | Pin-Belegung Polbild Stecker PDF creation date: 22.12.2020...
Seite 252 AVENTICS Seite 252 | Rundsteckverbinder, Serie CON-RD - Stecker M8x1 3-polig A-codiert gewinkelt 90° - offene Kabelenden - mit Kabel - schleppkettentauglich - ungeschirmt Umgebungstemperatur min./max. -25 ... 80 °C Betriebsspannung 48 V AC/DC Schutzart IP68 Leiterquerschnitt 0,25 mm² Gewicht Siehe Tabelle unten Technische Daten Materialnummer...
Seite 253 AVENTICS Seite 253 | Abmessungen Abmessungen L = Länge PDF creation date: 22.12.2020...
Seite 254 AVENTICS Seite 254 | Schaltplan PDF creation date: 22.12.2020...
Seite 255 AVENTICS Seite 255 | Pin-Belegung Polbild Stecker (1) BN=braun (3) BU=blau (4) BK=schwarz PDF creation date: 22.12.2020...
Seite 256 AVENTICS Seite 256 | Rundsteckverbinder, Serie CON-RD - Buchse M8x1 3-polig A-codiert gerade 180° - Stecker M8x1 3-polig A-codiert gewinkelt 90° - mit Kabel - schleppkettentauglich - ungeschirmt Umgebungstemperatur min./max. -25 ... 80 °C Betriebsspannung 48 V AC/DC Schutzart IP68 Leiterquerschnitt 0,25 mm²...
Seite 257 AVENTICS Seite 257 | Abmessungen Abmessungen L = Länge PDF creation date: 22.12.2020...
Seite 258 AVENTICS Seite 258 | Pin-Belegung Polbild Stecker PDF creation date: 22.12.2020...
Seite 259 AVENTICS Seite 259 | Polbild Buchse Pin-Belegung PDF creation date: 22.12.2020...
Seite 260 AVENTICS Seite 260 | Rundsteckverbinder, Serie CON-RD - Stecker M8x1 3-polig A-codiert gerade 180° - offene Kabelenden - mit Kabel - ungeschirmt Umgebungstemperatur min./max. -25 ... 80 °C Betriebsspannung 30 V AC/DC Schutzart IP67 Leiterquerschnitt 0,25 mm² Gewicht Siehe Tabelle unten Technische Daten Materialnummer Strom, max.
Seite 261 AVENTICS Seite 261 | Abmessungen Abmessungen L = Länge PDF creation date: 22.12.2020...
Seite 262 AVENTICS Seite 262 | Schaltplan PDF creation date: 22.12.2020...
Seite 263 AVENTICS Seite 263 | Pin-Belegung Polbild Stecker (1) BN=braun (3) BU=blau (4) BK=schwarz PDF creation date: 22.12.2020...
Seite 264 AVENTICS Seite 264 | Rundsteckverbinder, Serie CON-RD - Buchse M8x1 3-polig A-codiert gerade 180° - Stecker A-codiert gerade 180° - mit Kabel - ungeschirmt Schutzart IP68 Gewicht Siehe Tabelle unten Technische Daten Materialnummer Anzahl Leiter Kabel-Ø Kabellänge Gewicht 8946203702 4,5 mm 0,038 kg 8946203712 4,5 mm...
Seite 265 AVENTICS Seite 265 | Abmessungen Abmessungen L = Länge PDF creation date: 22.12.2020...
Seite 266 AVENTICS Seite 266 | Pin-Belegung Polbild Stecker PDF creation date: 22.12.2020...
Seite 267 AVENTICS Seite 267 | Polbild Buchse Pin-Belegung PDF creation date: 22.12.2020...
Seite 268 AVENTICS Seite 268 | Adapter, Serie CON-AP - Buchse, M12x1, 3-polig, A-codiert, gerade, 180° - Stecker, M8x1, 3-polig, A-codiert, gerade, 180° - ungeschirmt Umgebungstemperatur min./max. -25 ... 85 °C Betriebsspannung 48 V AC/DC Schutzart IP67 Gewicht 0,013 kg Technische Daten Materialnummer Strom, max.
Seite 269 AVENTICS Seite 269 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 270 AVENTICS Seite 270 | Pin-Belegung Polbild Stecker PDF creation date: 22.12.2020...
Seite 271 AVENTICS Seite 271 | Polbild Buchse Pin-Belegung PDF creation date: 22.12.2020...
Seite 272 AVENTICS Seite 272 | Rundsteckverbinder, Serie CON-RD - Stecker, M12x1, 4-polig, A-codiert, gewinkelt, 90° Stecker, M12x1, 4-polig, A-codiert, gerade, 180° - UL (Underwriters Laboratories) - ungeschirmt Anschlussart Schrauben Umgebungstemperatur min./max. -40 ... 85 °C Betriebsspannung 48 V AC/DC Schutzart IP67 Gewicht Siehe Tabelle unten Das ausgelieferte Produkt kann von der...
Seite 273 AVENTICS Seite 273 | Abmessungen Fig. 1 PDF creation date: 22.12.2020...
Seite 274 AVENTICS Seite 274 | Fig. 2 Abmessungen Duostecker PDF creation date: 22.12.2020...
Seite 275 AVENTICS Seite 275 | Pin-Belegung Polbild Stecker PDF creation date: 22.12.2020...
Seite 276 AVENTICS Seite 276 | Rundsteckverbinder, Serie CON-RD - Stecker, M12x1, 4-polig, A-codiert, gerade, 180° - UL (Underwriters Laboratories) - ungeschirmt Anschlussart Schrauben Umgebungstemperatur min./max. -40 ... 85 °C Betriebsspannung 48 V AC/DC Schutzart IP67 Gewicht 0,016 kg Technische Daten Materialnummer Strom, max.
Seite 277 AVENTICS Seite 277 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 278 AVENTICS Seite 278 | Pin-Belegung Polbild Stecker PDF creation date: 22.12.2020...
Seite 279 AVENTICS Seite 279 | Rundsteckverbinder, Serie CON-RD - Buchse M8x1 3-polig A-codiert gerade 180° - Stecker M12x1 3-polig A-codiert gerade 180° - mit Kabel - ungeschirmt Schutzart IP68 Gewicht 0,073 kg Das ausgelieferte Produkt kann von der Abbildung abweichen. Technische Daten Materialnummer Anzahl Leiter Kabellänge...
Seite 280 AVENTICS Seite 280 | Abmessungen Abmessungen L = Länge PDF creation date: 22.12.2020...
Seite 281 AVENTICS Seite 281 | Pin-Belegung Polbild Buchse PDF creation date: 22.12.2020...
Seite 282 AVENTICS Seite 282 | Polbild Stecker Pin-Belegung PDF creation date: 22.12.2020...
Seite 283 AVENTICS Seite 283 | Rundsteckverbinder, Serie CON-RD - Buchse M8x1 3-polig A-codiert gerade 180° - Stecker M12x1 3-polig A-codiert gewinkelt 90° - mit Kabel - schleppkettentauglich - ungeschirmt Umgebungstemperatur min./max. Siehe Tabelle unten Betriebsspannung 48 V AC/DC Schutzart IP67 Leiterquerschnitt 0,25 mm²...
Seite 284 AVENTICS Seite 284 | Abmessungen Abmessungen L = Länge PDF creation date: 22.12.2020...
Seite 285 AVENTICS Seite 285 | Pin-Belegung Polbild Stecker PDF creation date: 22.12.2020...
Seite 286 AVENTICS Seite 286 | Polbild Buchse Pin-Belegung PDF creation date: 22.12.2020...
Seite 287 AVENTICS Seite 287 | Y-Steckverbinder, Serie CON-RD - Stecker M12x1 4-polig A-codiert gerade 180° - 2 x offene Kabelenden 3-polig - 3-polig - mit Kabel - ungeschirmt Umgebungstemperatur min./max. -40 ... 80 °C Betriebsspannung 48 V AC/DC Schutzart IP67 Leiterquerschnitt 0,34 mm²...
Seite 288 AVENTICS Seite 288 | Abmessungen Abmessungen L = Länge PDF creation date: 22.12.2020...
Seite 289 AVENTICS Seite 289 | Pin-Belegung Polbild Stecker Leitung 1: (1) BN = braun, (3) BU =blau, (4) BK = schwarz Leitung 2: (1) BN = braun, (3) BU =blau, (2) BK = schwarz PDF creation date: 22.12.2020...
Seite 290 AVENTICS Seite 290 | Rundsteckverbinder, Serie CON-RD - Buchse M12x1 5-polig A-codiert gerade 180° - Stecker M12x1 5-polig A-codiert gewinkelt 90° - mit Kabel - schleppkettentauglich - ungeschirmt Umgebungstemperatur min./max. -25 ... 85 °C Betriebsspannung 48 V AC/DC Schutzart IP68 Leiterquerschnitt 0,34 mm²...
Seite 291 AVENTICS Seite 291 | Abmessungen Abmessungen L = Länge PDF creation date: 22.12.2020...
Seite 292 AVENTICS Seite 292 | Pin-Belegung Polbild Stecker PDF creation date: 22.12.2020...
Seite 293 AVENTICS Seite 293 | Polbild Buchse Pin-Belegung PDF creation date: 22.12.2020...
Seite 294 AVENTICS Seite 294 | Rundsteckverbinder, Serie CON-RD - Stecker M12x1 5-polig A-codiert gerade 180° - offene Kabelenden 5-polig - mit Kabel - ungeschirmt Schutzart IP68 Gewicht Siehe Tabelle unten Das ausgelieferte Produkt kann von der Abbildung abweichen. Technische Daten Materialnummer Anzahl Leiter Kabellänge Gewicht...
Seite 295 AVENTICS Seite 295 | Abmessungen Abmessungen L = Länge PDF creation date: 22.12.2020...
Seite 296 AVENTICS Seite 296 | Pin-Belegung Polbild Stecker (1) BN=braun (2) WH=weiß (3) BU=blau (4) BK=Schwarz (5) GY=grün-gelb PDF creation date: 22.12.2020...
Seite 297 AVENTICS Seite 297 | Rundsteckverbinder, Serie CON-RD - Stecker M12x1 5-polig A-codiert gewinkelt 90° - offene Kabelenden 5-polig - mit Kabel - schleppkettentauglich - ungeschirmt Umgebungstemperatur min./max. Siehe Tabelle unten Betriebsspannung 48 V AC/DC Schutzart IP68 Leiterquerschnitt 0,34 mm² Anzugsmoment der Befestigungsschraube0,8 Nm Gewicht Siehe Tabelle unten Technische Daten...
Seite 298 AVENTICS Seite 298 | Technische Informationen Werkstoff Gehäuse Polyurethan Kabelummantelung Polyurethan Abmessungen Abmessungen L = Länge PDF creation date: 22.12.2020...
Seite 299 AVENTICS Seite 299 | Pin-Belegung Polbild Stecker (1) BN=braun (2) WH=weiß (3) BU=blau (4) BK=Schwarz (5) GY= grau PDF creation date: 22.12.2020...
Seite 300 AVENTICS Seite 300 | Rundsteckverbinder, Serie CON-RD - Buchse M12x1 5-polig A-codiert gerade 180° - Stecker M12x1 5-polig A-codiert gewinkelt 90° - mit Kabel - schleppkettentauglich - ungeschirmt Umgebungstemperatur min./max. -25 ... 85 °C Betriebsspannung 48 V AC/DC Schutzart IP68 Leiterquerschnitt 0,34 mm²...
Seite 301 AVENTICS Seite 301 | Abmessungen Abmessungen L = Länge PDF creation date: 22.12.2020...
Seite 302 AVENTICS Seite 302 | Pin-Belegung Polbild Stecker PDF creation date: 22.12.2020...
Seite 303 AVENTICS Seite 303 | Polbild Buchse Pin-Belegung PDF creation date: 22.12.2020...
Seite 304 AVENTICS Seite 304 | Rundsteckverbinder, Serie CON-RD - Buchse M12x1 5-polig A-codiert gerade 180° - Stecker M12x1 5-polig A-codiert gewinkelt 90° - mit Kabel - schleppkettentauglich - geschirmt Umgebungstemperatur min./max. -20 ... 85 °C Betriebsspannung 48 V AC/DC Schutzart IP68 Leiterquerschnitt 0,34 mm²...
Seite 305 AVENTICS Seite 305 | Abmessungen Abmessungen L = Länge PIN-Belegung 1:1 1) Schirm liegt auf Pin 5 des Steckers und auf der Rändelschraube der Buchse. PDF creation date: 22.12.2020...
Seite 306 AVENTICS Seite 306 | Pin-Belegung Polbild Buchse PDF creation date: 22.12.2020...
Seite 307 AVENTICS Seite 307 | Polbild Stecker Pin-Belegung PDF creation date: 22.12.2020...
Seite 308 AVENTICS Seite 308 | Rundsteckverbinder, Serie CON-RD - Buchse M12x1 8-polig A-codiert gerade 180° - Stecker M12x1 8-polig A-codiert gerade 180° - mit Kabel - schleppkettentauglich - geschirmt Umgebungstemperatur min./max. -25 ... 80 °C Betriebsspannung 30 / 36 V AC/DC Schutzart IP67 Leiterquerschnitt...
Seite 309 AVENTICS Seite 309 | Abmessungen Abmessungen L = Länge PDF creation date: 22.12.2020...
Seite 310 AVENTICS Seite 310 | Pin-Belegung Polbild Stecker PDF creation date: 22.12.2020...
Seite 311 AVENTICS Seite 311 | Polbild Buchse Pin-Belegung PDF creation date: 22.12.2020...
Seite 312 AVENTICS Seite 312 | Verteiler, Serie AES - 4-fach Passiv-Verteiler, M12x1, 8-polig / 4 x M8x1, 3-polig - Stecker (male), M12x1, 8-polig Umgebungstemperatur min./max. -30 ... 80 °C Betriebsspannung Elektronik 24 V DC Stromaufnahme Elektronik Schutzart IP67 Gewicht 0,07 kg Technische Daten Materialnummer Anschluss...
Seite 313 AVENTICS Seite 313 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 314 AVENTICS Seite 314 | Y-Steckverbinder, Serie CON-AP - Stecker, M12x1, 5-polig, A-codiert, gerade, 180° - 2x Buchse, M12x1, 5-polig, A-codiert, gerade, 180° - ungeschirmt Umgebungstemperatur min./max. -25 ... 90 °C Betriebsspannung 48 V AC/DC Schutzart IP67 Gewicht 0,029 kg Das ausgelieferte Produkt kann von der Abbildung abweichen.
Seite 315 AVENTICS Seite 315 | Abmessungen Abmessungen Buchsen: Pin 2 und 4 gebrückt. PDF creation date: 22.12.2020...
Seite 316 AVENTICS Seite 316 | Pin-Belegung Polbild Stecker PDF creation date: 22.12.2020...
Seite 317 AVENTICS Seite 317 | Polbild Buchse Pin-Belegung PDF creation date: 22.12.2020...
Seite 318 AVENTICS Seite 318 | Y-Steckverbinder, Serie CON-AP - Stecker, M12x1, 4-polig, A-codiert, gerade, 180° - 2x Buchse, M8x1, 3-polig, A-codiert, gerade, 180° - ungeschirmt Umgebungstemperatur min./max. -25 ... 90 °C Betriebsspannung 48 V AC/DC Schutzart IP67 Gewicht 0,02 kg Das ausgelieferte Produkt kann von der Abbildung abweichen.
Seite 319 AVENTICS Seite 319 | Abmessungen Abmessungen PDF creation date: 22.12.2020...
Seite 320 AVENTICS Seite 320 | Pin-Belegung Polbild Stecker PDF creation date: 22.12.2020...
Seite 321 AVENTICS Seite 321 | Polbild Buchse Pin-Belegung PDF creation date: 22.12.2020...
Seite 322 AVENTICS Seite 322 | Multipolstecker, Serie CON-MP - Stecker D-Sub 25-polig gewinkelt 90° - Buchse D-Sub 25-polig gerade 180° - mit Kabel - UL (Underwriters Laboratories) - ungeschirmt Umgebungstemperatur min./max. -20 ... 80 °C Betriebsspannung 24 V DC Schutzart IP67 Leiterquerschnitt 0,2 mm²...
Seite 323 AVENTICS Seite 323 | Abmessungen Abmessungen 1) Anschluss 1 (Stecker) 2) Anschluss 2 (Buchse) PDF creation date: 22.12.2020...
Seite 324 AVENTICS Seite 324 | Pin-Belegung PIN-Belegung und Kabelfarben, Kabelkennzeichnung nach DIN 47100 Buchse PDF creation date: 22.12.2020...
Seite 325 AVENTICS Seite 325 | Farbe weiss braun grün gelb grau rosa blau schwarz violett grau/rosa rot/blau weiss/grün braun/grün weiss/gelb gelb/braun weiss/grau grau/braun weiss/rosa rosa/braun weiss/blau braun/blau weiss/rot braun/rot weiss/schwarz PDF creation date: 22.12.2020...
Seite 326 AVENTICS Seite 326 | Pin-Belegung PIN-Belegung und Kabelfarben, Kabelkennzeichnung nach DIN 47100 Stecker PDF creation date: 22.12.2020...
Seite 327 AVENTICS Seite 327 | Farbe weiss braun grün gelb grau rosa blau schwarz violett grau/rosa rot/blau weiss/grün braun/grün weiss/gelb gelb/braun weiss/grau grau/braun weiss/rosa rosa/braun weiss/blau braun/blau weiss/rot braun/rot weiss/schwarz PDF creation date: 22.12.2020...
Seite 328 AVENTICS Seite 328 | Multipolstecker, Serie CON-MP - Stecker D-Sub 25-polig gewinkelt 90° - Buchse D-Sub 25-polig gewinkelt 90° - mit Kabel - UL (Underwriters Laboratories) - ungeschirmt Umgebungstemperatur min./max. -20 ... 80 °C Betriebsspannung 24 V DC Schutzart IP67 Leiterquerschnitt 0,2 mm²...
Seite 329 AVENTICS Seite 329 | Abmessungen Abmessungen 1) Anschluss 1 (Stecker) 2) Anschluss 2 (Buchse) PDF creation date: 22.12.2020...
Seite 330 AVENTICS Seite 330 | Pin-Belegung PIN-Belegung und Kabelfarben, Kabelkennzeichnung nach DIN 47100 Buchse PDF creation date: 22.12.2020...
Seite 331 AVENTICS Seite 331 | Farbe weiss braun grün gelb grau rosa blau schwarz violett grau/rosa rot/blau weiss/grün braun/grün weiss/gelb gelb/braun weiss/grau grau/braun weiss/rosa rosa/braun weiss/blau braun/blau weiss/rot braun/rot weiss/schwarz PDF creation date: 22.12.2020...
Seite 332 AVENTICS Seite 332 | Pin-Belegung PIN-Belegung und Kabelfarben, Kabelkennzeichnung nach DIN 47100 Stecker PDF creation date: 22.12.2020...
Seite 333 AVENTICS Seite 333 | Farbe weiss braun grün gelb grau rosa blau schwarz violett grau/rosa rot/blau weiss/grün braun/grün weiss/gelb gelb/braun weiss/grau grau/braun weiss/rosa rosa/braun weiss/blau braun/blau weiss/rot braun/rot weiss/schwarz PDF creation date: 22.12.2020...
Seite 334 AVENTICS Seite 334 | Multipolstecker, Serie CON-MP - offene Kabelenden 44-polig - mit Kabel - ungeschirmt Umgebungstemperatur min./max. Siehe Tabelle unten Betriebsspannung 24 V DC Schutzart IP65 Leiterquerschnitt 0,22 mm² Gewicht Siehe Tabelle unten Technische Daten Materialnummer Umgebungstemperatur min./max. Strom, max. Elektrischer Anschluss R419500466 -20 ...
Seite 335 AVENTICS Seite 335 | Materialnummer Abb. R419500466 Fig. 1 R419500467 Fig. 1 R419500468 Fig. 1 R419500469 Fig. 1 R419500470 Fig. 1 R419500471 Fig. 1 R419500472 Fig. 2 R419500473 Fig. 2 R419500474 Fig. 2 R419500475 Fig. 2 R419500476 Fig. 2 R419500477 Fig.
Seite 336 AVENTICS Seite 336 | Abmessungen Fig. 1 PDF creation date: 22.12.2020...
Seite 337 AVENTICS Seite 337 | Fig. 2 Abmessungen PDF creation date: 22.12.2020...
Seite 338 AVENTICS Seite 338 | Pin-Belegung PIN-Belegung und Kabelfarben, Kabelkennzeichnung nach DIN 47100 Buchse PDF creation date: 22.12.2020...
Seite 339 AVENTICS Seite 339 | Farbe weiss braun grün gelb grau rosa blau schwarz violett grau/rosa rot/blau weiss/grün braun/grün weiss/gelb gelb/braun weiss/grau grau/braun weiss/rosa rosa/braun weiss/blau braun/blau weiss/rot braun/rot weiss/schwarz braun/schwarz grau/grün gelb/grau rosa/grün gelb/rosa grün/blau gelb/blau grün/rot gelb/rot grau/schwarz gelb/schwarz grau/blau rosa/blau grau/rot...
Seite 340 AVENTICS Seite 340 | Multipolstecker, Serie CON-MP - offene Kabelenden 25-polig - mit Kabel - ungeschirmt Umgebungstemperatur min./max. -20 ... 80 °C Betriebsspannung 24 V DC Schutzart IP67 Leiterquerschnitt 0,22 mm² Gewicht Siehe Tabelle unten Technische Daten Materialnummer Strom, max. Anzahl Kabelummantelung Elektrischer Anschluss...
Seite 341 AVENTICS Seite 341 | Materialnummer Biegeradius min. Kabel-Ø Kabellänge Gewicht Abb. R419500463 78,75 mm 10,5 mm 0,484 kg Fig. 2 R419500464 78,75 mm 10,5 mm 0,767 kg Fig. 2 R419500465 78,75 mm 10,5 mm 10 m 1,461 kg Fig. 2 1) schleppkettentauglich Technische Informationen Die angegebene Schutzart gilt ausschließlich in montiertem und geprüftem Zustand.
Seite 342 AVENTICS Seite 342 | Abmessungen Fig. 1 PDF creation date: 22.12.2020...
Seite 343 AVENTICS Seite 343 | Fig. 2 Abmessungen PDF creation date: 22.12.2020...
Seite 344 AVENTICS Seite 344 | Pin-Belegung PIN-Belegung und Kabelfarben, Kabelkennzeichnung nach DIN 47100 Buchse PDF creation date: 22.12.2020...
Seite 345 AVENTICS Seite 345 | Farbe weiss braun grün gelb grau rosa blau schwarz violett grau/rosa rot/blau weiss/grün braun/grün weiss/gelb gelb/braun weiss/grau grau/braun weiss/rosa rosa/braun weiss/blau braun/blau weiss/rot braun/rot weiss/schwarz PDF creation date: 22.12.2020...
Seite 346 The Emerson logo is a trademark and service mark of Emerson Electric Co. Brand logotype are registered trademarks of one of the Emerson family of companies. All other marks are the property of their respective owners. © 2020 Emerson Electric Co.

Emerson AVENTICS AV05 Serie Bedienungsanleitung

Quicklinks

Verwandte Anleitungen für Emerson AVENTICS AV05 Serie

Inhaltszusammenfassung für Emerson AVENTICS AV05 Serie
