KEYSTONE WEICHDICHTENDE ABSPERRKLAPPE GRF-SERIE
INSTALLATIONS- UND BETRIEBSANLEITUNG
SERIE GRF DN 600 - 1000 (NPS 24 - 40)

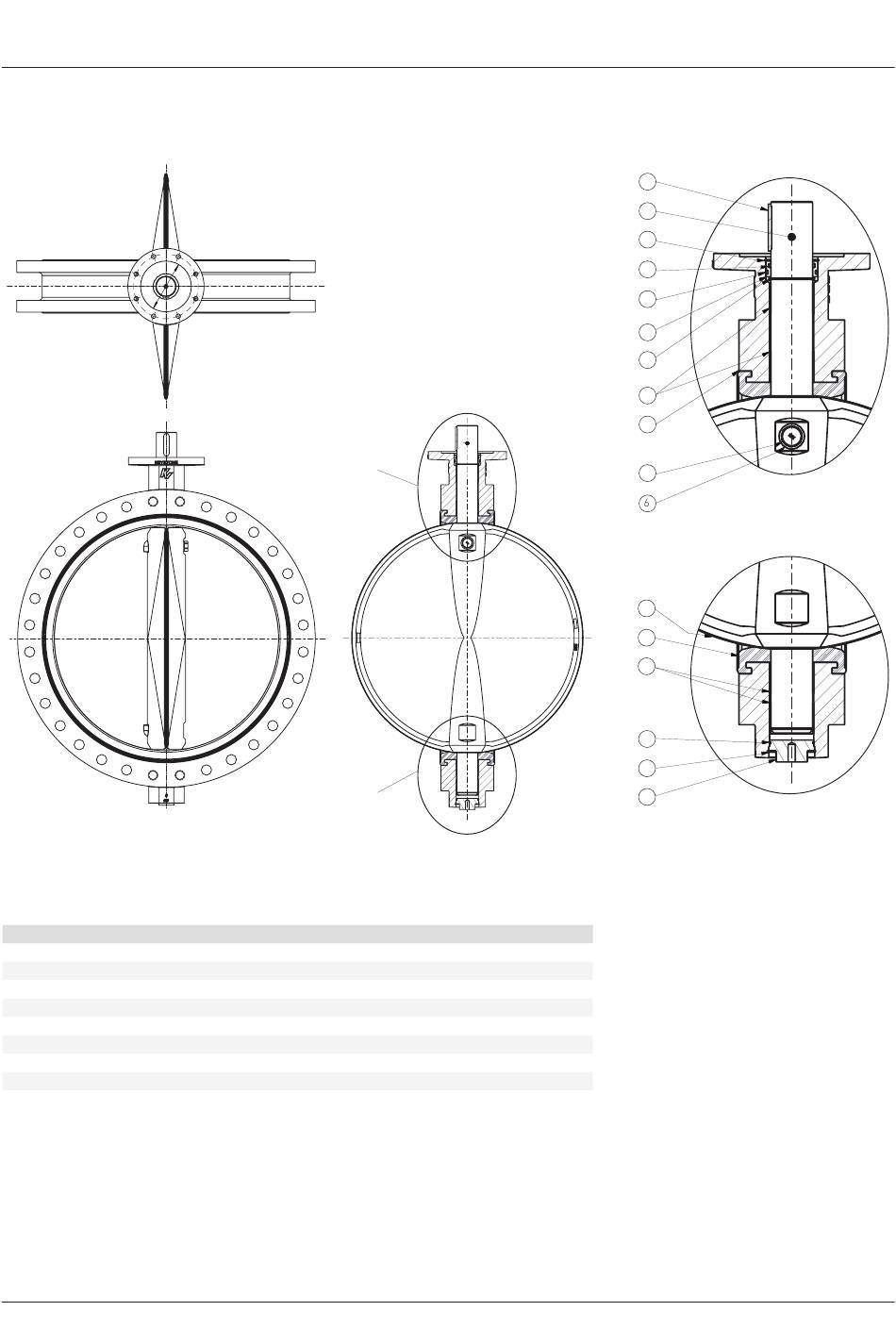

Draufsicht
ABBILDUNG 3
STÜCKLISTE
Pos. Bezeichnung
1 Gehäuse
2 Klappenscheibe
3 Klappenwelle
4 Sitzring
5 Klappenscheiben-Schraube
6 O-Ring für Klappenscheiben-Schraube
7 Stopfen
8 Sicherungsring für Stopfen
Detail A
Detail B
Pos. Bezeichnung
9 O-Ring für Stopfen
10 Lagerbuchse
11 Sicherungsring Gehäuse
12 Sicherungsring Welle
13 O-Ring Gehäuse
14 O-Ring Welle
15 Lager
16 Passfeder
16
3
11
14
13
10
12
15
1
5
Detail A
2
4
15
9
8
7
Detail B
5
