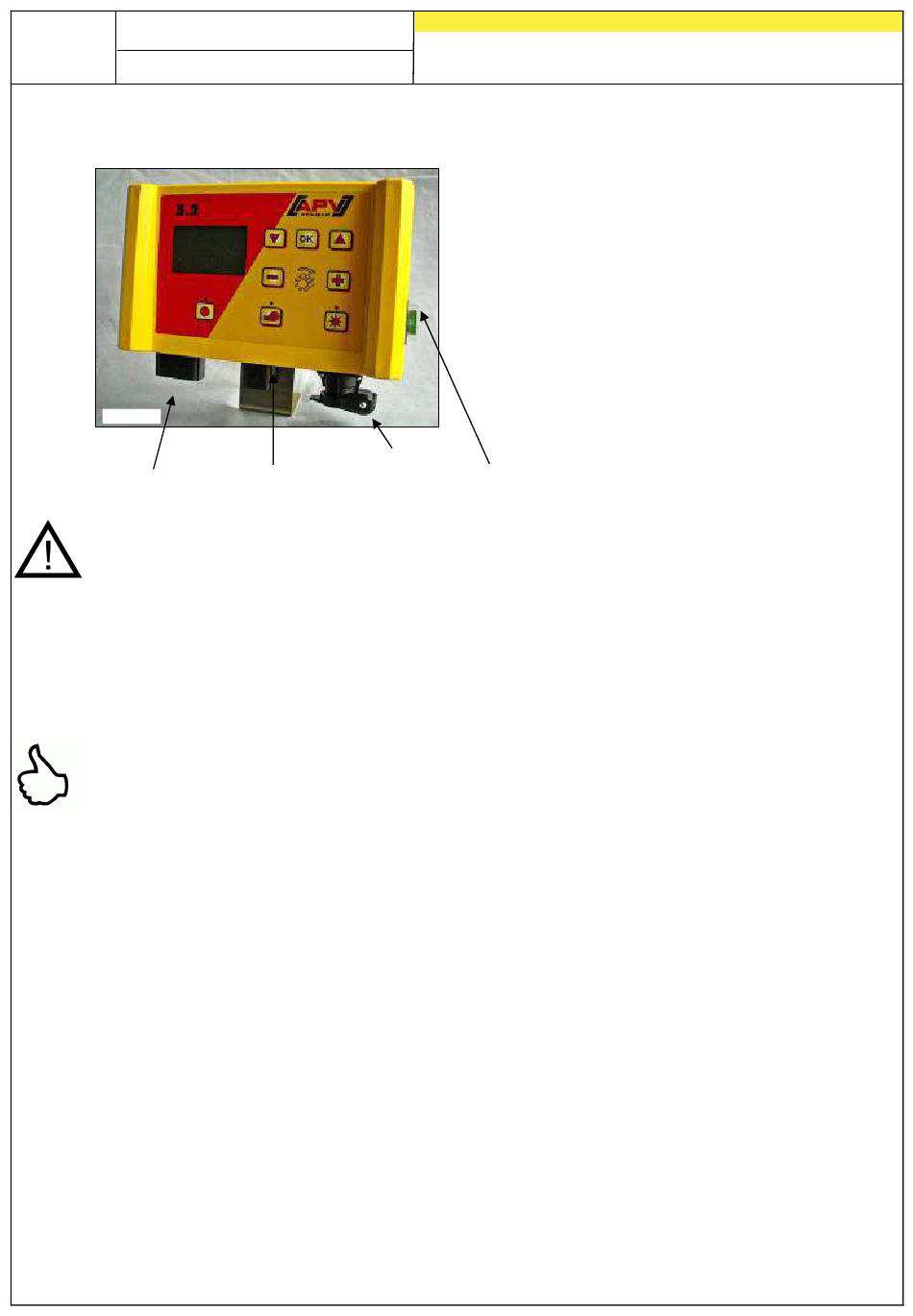

5.7 Befestigung des Steuermoduls
Abb.: 11
12-poliger Stecker
6-poliger Stecker
ACHTUNG: Rollen Sie das Kabel nach Möglichkeit nicht zu einer Spule!
An der Unterseite des Steuermoduls sind ein 3-poliger Stecker (= Anschluss an
Dauerplus beim Traktor), ein 6-poliger Stecker (= Verbindung Sägerät mit dem
Steuermodul) und ein 12-poliger Stecker für die Sensoren angebracht (z.B.:
Bodenrad oder Kabel für 7-polige Normsteckdose, usw.).
Diese sind auf Kundenwunsch als Zubehör zu dem Sägerät PS 120/200/300/500M1
und PS 500 M2 erhältlich!
Auf der rechten Seite des Steuermoduls befindet sich eine 30A Sicherung.
TIPP: Beachten Sie den Winkel, in dem Sie auf das Modul blicken, um das Display
optimal ablesen zu können. Eventuell biegen Sie die Halterung leicht, um den Winkel
gut einzustellen.
Befestigen
mitgelieferte
Schrauben in der Kabine.
