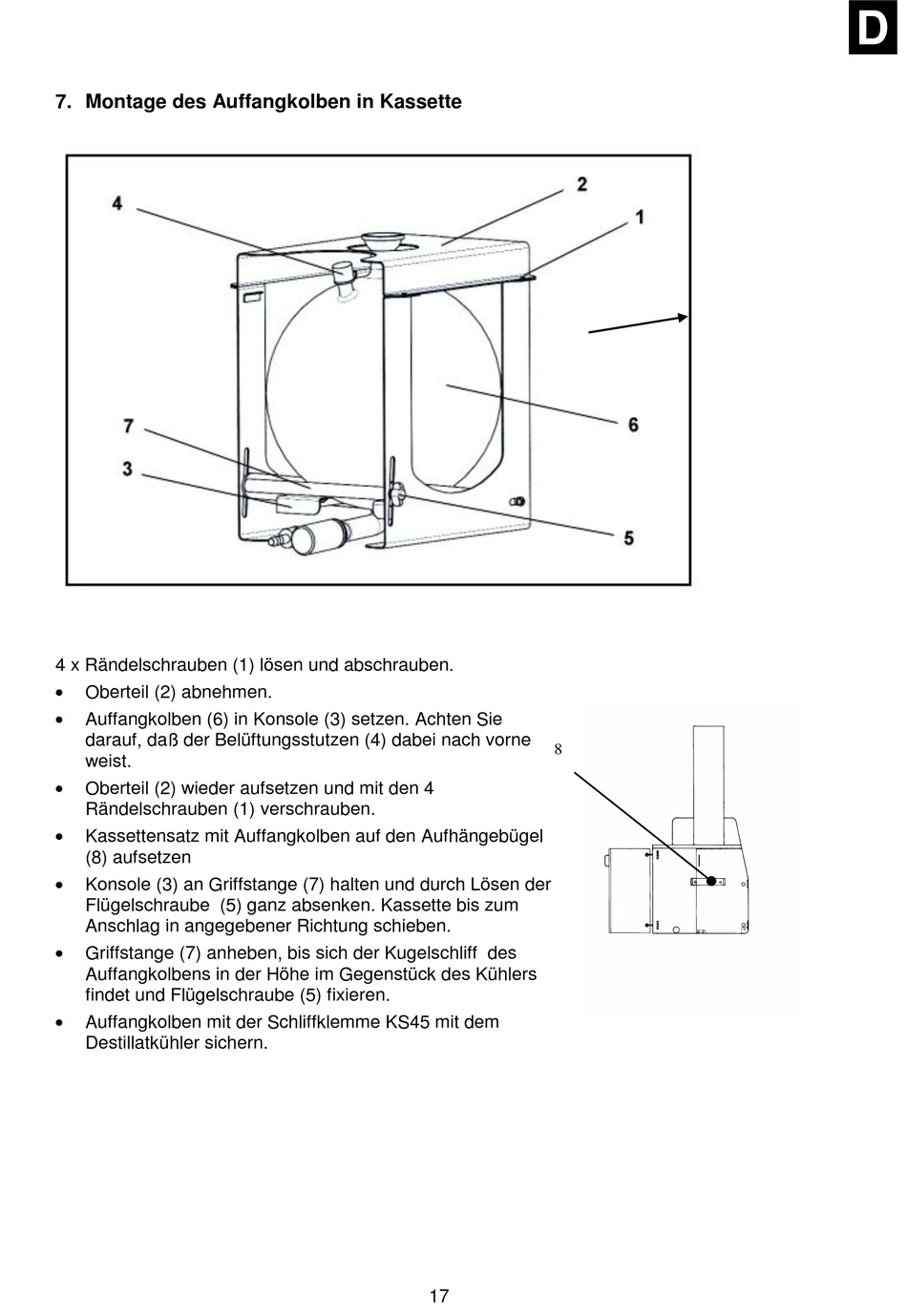

7. Montage des Auffangkolben in Kassette

4 x Rändelschrauben (1) lösen und abschrauben.

Oberteil (2) abnehmen.

Auffangkolben (6) in Konsole (3) setzen. Achten Sie
darauf, daß der Belüftungsstutzen (4) dabei nach vorne
weist.

Oberteil (2) wieder aufsetzen und mit den 4
Rändelschrauben (1) verschrauben.

Kassettensatz mit Auffangkolben auf den Aufhängebügel
(8) aufsetzen

Konsole (3) an Griffstange (7) halten und durch Lösen der
Flügelschraube (5) ganz absenken. Kassette bis zum
Anschlag in angegebener Richtung schieben.

Griffstange (7) anheben, bis sich der Kugelschliff des
Auffangkolbens in der Höhe im Gegenstück des Kühlers
findet und Flügelschraube (5) fixieren.

Auffangkolben mit der Schliffklemme KS45 mit dem
Destillatkühler sichern.
