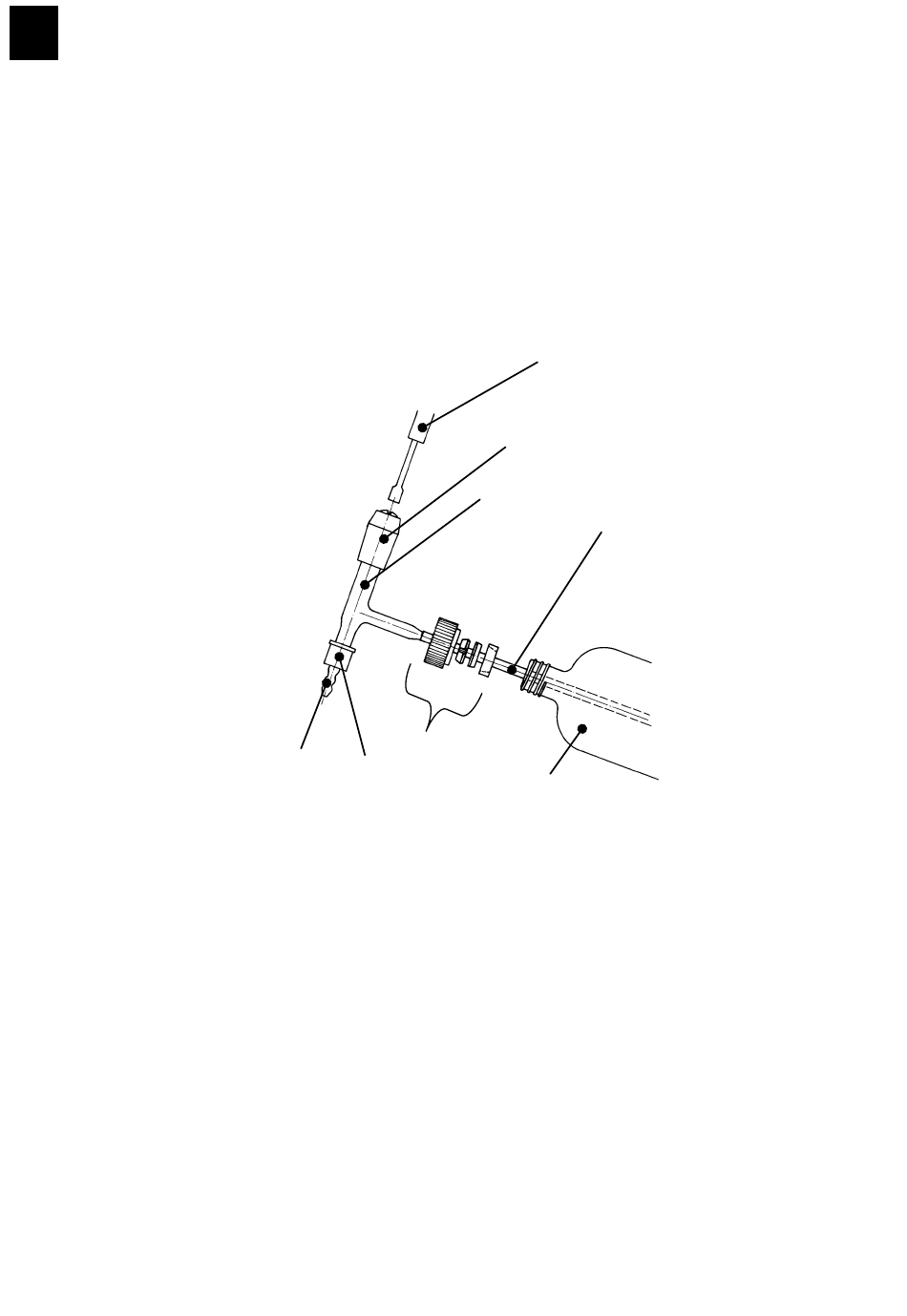

8. Montage du tube introducteur avec soupape et bouchon fileté
4. L'étanchéité au vide de la soupape peut être réglée en tournant vers la droite la vis de réglage
au moyen d'une clé mâle coudée pour vis à six pans creux (4).
5. Faire glisser dans la position indiquée le bouchon fileté perforé (5) et la garniture d'étanchéité
(5) (= raccord à vis de type Bola) par le tube introducteur en PTFE (1). Visser et serrer le tube
introducteur (2) sur la pièce d'embranchement (6) au moyen du bouchon fileté perforé (5).
6. Visser l'olive (7) avec le bouchon fileté perforé (8) sur le tube introducteur (2). Il est possible de
faire glisser un tuyau souple de 6,6 mm de diamètre sur l'olive afin de faciliter le guidage.
5
7 8
128
4
3
2
1
6
