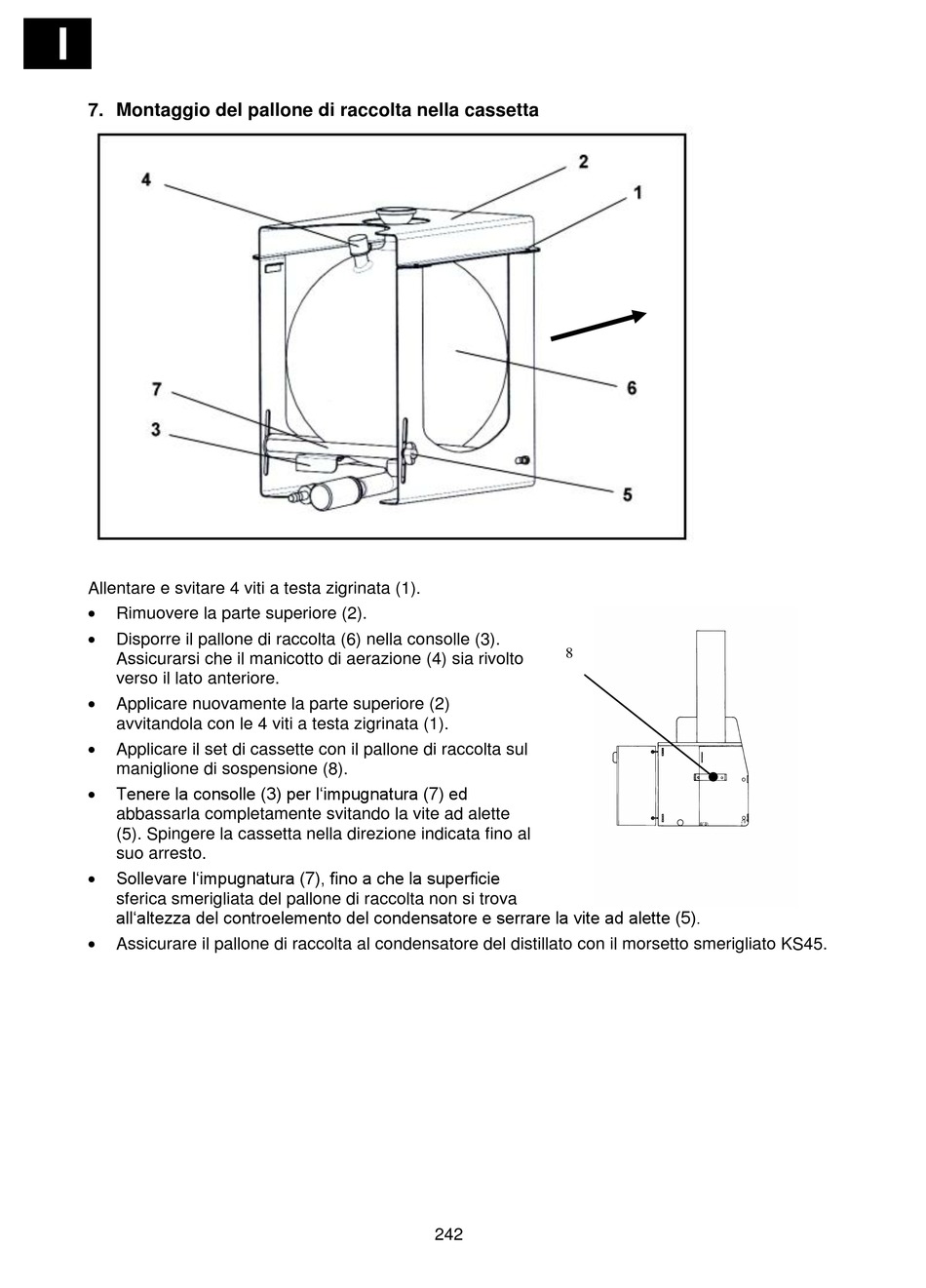

7. Montaggio del pallone di raccolta nella cassetta

Allentare e svitare 4 viti a testa zigrinata (1).

Rimuovere la parte superiore (2).

Disporre il pallone di raccolta (6) nella consolle (3).
Assicurarsi che il manicotto di aerazione (4) sia rivolto
verso il lato anteriore.

Applicare nuovamente la parte superiore (2)
avvitandola con le 4 viti a testa zigrinata (1).

Applicare il set di cassette con il pallone di raccolta sul
maniglione di sospensione (8).

Tenere la consolle (3) per l'impugnatura (7) ed
abbassarla completamente svitando la vite ad alette
(5). Spingere la cassetta nella direzione indicata fino al
suo arresto.

Sollevare l'impugnatura (7), fino a che la superficie
sferica smerigliata del pallone di raccolta non si trova
all'altezza del controelemento del condensatore e serrare la vite ad alette (5).

Assicurare il pallone di raccolta al condensatore del distillato con il morsetto smerigliato KS45.
