Serrage Du Ballon D'évaporation - Heidolph LABOROTA 20 control Betriebsanleitung

F
34. Serrage du ballon d'évaporation
Il est nécessaire de serrer le ballon d'évaporation suffisamment avec le raccord à vis de grande
taille (X).

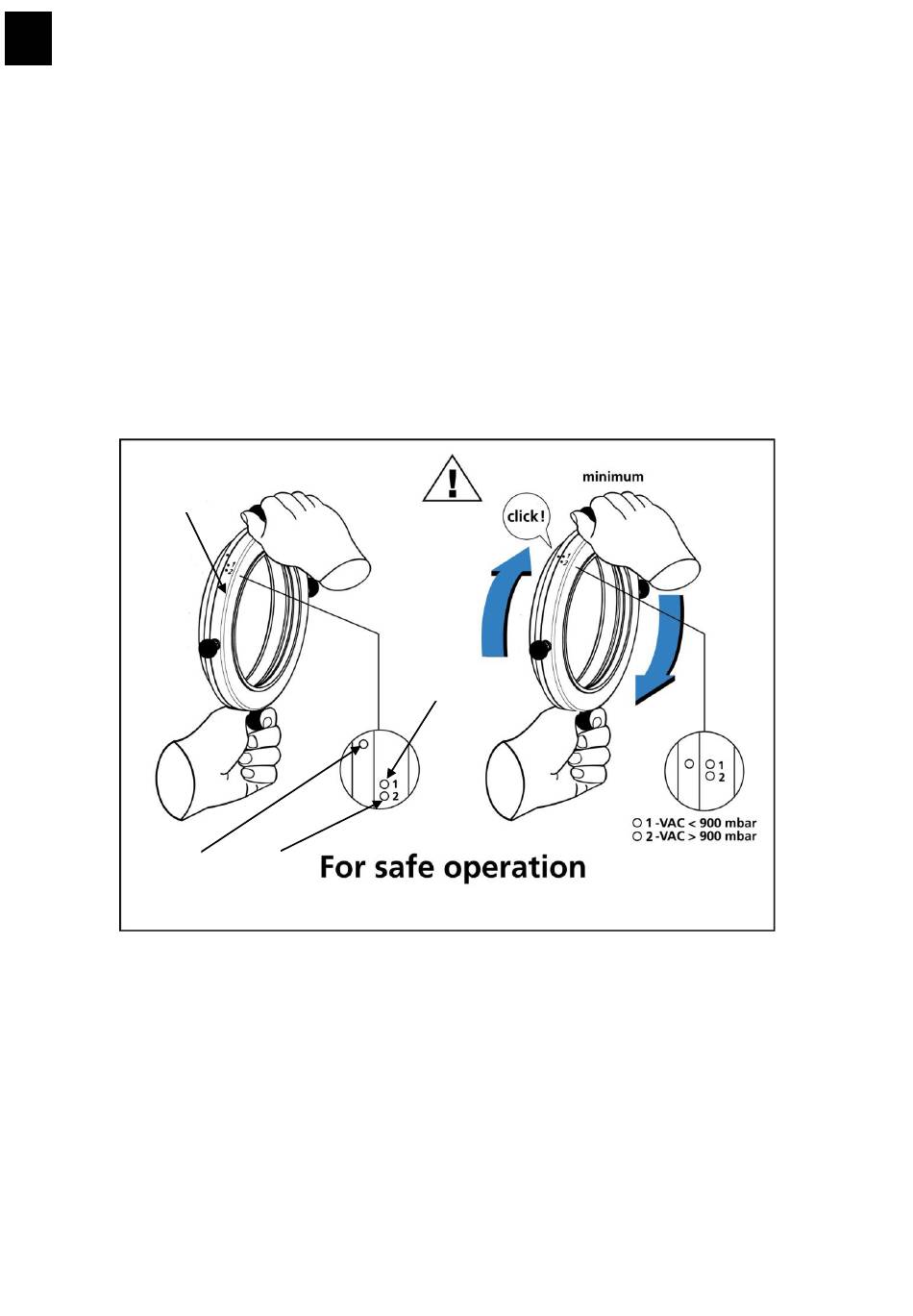

Pour cela, un indicateur du couple est affiché sur le raccord à vis de grande taille (X). Comme
montré dans l'illustration, il faut serrer le raccord à vis jusq'à ce que le point de l'indicateur coïncide
avec le point 1 (Z):
En même temps, vous entendez un "clic". Si vous travaillez sans vide, il faut serrer le raccord à vis
jusqu'à ce que le point de l'indicateur (Y) coïncide avec le point 2 (A).
En cas de ne pas faire attention à cette règle, l'étanchéité du système n'est pas garantie!
X
Z
A
Y
160
