Betriebsanleitung ECL Comfort 310, Applikation A362
2.0 Installation
2.1 Vor der Installation
Der ECL-Applikationsschlüssel A362 umfasst einen Untertyp:
A362.1.
Diese Heizapplikation ist sehr flexibel.
Grundlagen für Applikation A362.1, Bsp. a:
Regelung von zwei Wärmeübertragern (HEX-1 und HEX-2) im
Kaskadenmodus auf Grundlage der von der Vorlauftemperatur
abhängigen Bedingungen in der Installation.
Bei geringem Wärmebedarf arbeitet HEX-1 als vorrangiger
Wärmeübertrager und liefert ausreichend Wärme. Bei höherem
Wärmebedarf arbeitet HEX-2 als zweitrangiger Wärmeübertrager.
Er wird eingeschaltet, um zusätzlich Wärme zu liefern. Dieser
Kaskadenprozess (HEX-1 -> HEX-2) kann nach einer bestimmten
Dauer umgekehrt werden (HEX-2 -> HEX-1). Dann ist HEX-2 der
primäre und HEX-1 der versorgende Wärmeübertrager.
Die Vorlauftemperatur kann an Ihre persönlichen Bedürfnisse
angepasst werden. Die Vorlauftemperaturfühler S3 und S4 sind
die wichtigsten Fühler und müssen angeschlossen sein. Die
gewünschte Vorlauftemperatur an S3/S4 wird im ECL-Regler
berechnet. Diese Berechnung basiert auf der Außentemperatur
(S1) und der gewünschten Raumtemperatur.
Je niedriger die Außentemperatur, desto höher ist die gewünschte
Vorlauftemperatur.
Der Vorlauftemperaturfühler S2 dient zur Überwachung.
Mithilfe eines Wochenprogramms kann der Heizkreis auf die
Betriebsart Komfort oder Sparen eingestellt werden.
Das Wochenprogramm kann bis zu drei Komfortperioden am Tag
umfassen. Bei jeder der beiden Betriebsarten kann ein Wert für die
gewünschte Raumtemperatur eingestellt werden.
In der Betriebsart Sparen kann die Beheizung reduziert oder
vollständig ausgeschaltet werden.
Beschreibung des Kaskadenprozesses:
Bei der Inbetriebnahme empfängt das ON/OFF-Ventil O1
einen Öffnen-Befehl. Wenn O1 vollständig geöffnet ist, wird die
Umwälzpumpe P1 eingeschaltet. Danach wird das Motorregelventil
V1 (Regelung über 0 bis 10 V) schrittweise geöffnet.
Alternativ wird das Motorregelventil V1 (Regelung über 0 bis 10 V)
schrittweise geöffnet, wenn S9 einen Durchfluss erfasst.
Wenn die Vorlauftemperatur die gewünschte Vorlauftemperatur
übersteigt, wird das Motorregelventil V1 schrittweise geschlossen.
Wenn die gewünschte Vorlauftemperatur mit HEX-1 nicht erreicht
werden kann, wird zusätzlich HEX-2 eingeschaltet (Startsequenz
wie oben beschrieben).
Liegt bei der Inbetriebnahme eine große Differenz zwischen
aktueller und gewünschter Vorlauftemperatur vor, werden beide
Ventile geöffnet.
Die am Fühler S5/S6 im Rücklauf zum Fernwärmenetz
gemessene Temperatur darf nicht zu hoch sein. Bei zu hohen
Rücklauftemperaturen kann die gewünschte Vorlauftemperatur
angepasst werden (in der Regel auf einen niedrigeren Wert), sodass
das Motorregelventil schrittweise geschlossen wird.
Bei Heizsystemen mit Heizkessel sollte die Rücklauftemperatur
nicht zu niedrig sein (gleiche Einstellprozedur wie oben).
Zudem kann die Rücklauf-Temperaturbegrenzung von
der Außentemperatur abhängig sein. In der Regel gilt: Je
niedriger die Außentemperatur, desto höher ist die akzeptable
Rücklauftemperatur.
Die Umwälzpumpen P1/P2 sind bei Wärmebedarf oder aktivierter
Frostschutzfunktion eingeschaltet.
Die Beheizung kann ausgeschaltet werden, wenn die
Außentemperatur einen einstellbaren Wert überschreitet.
6 | © Danfoss | 2022.12

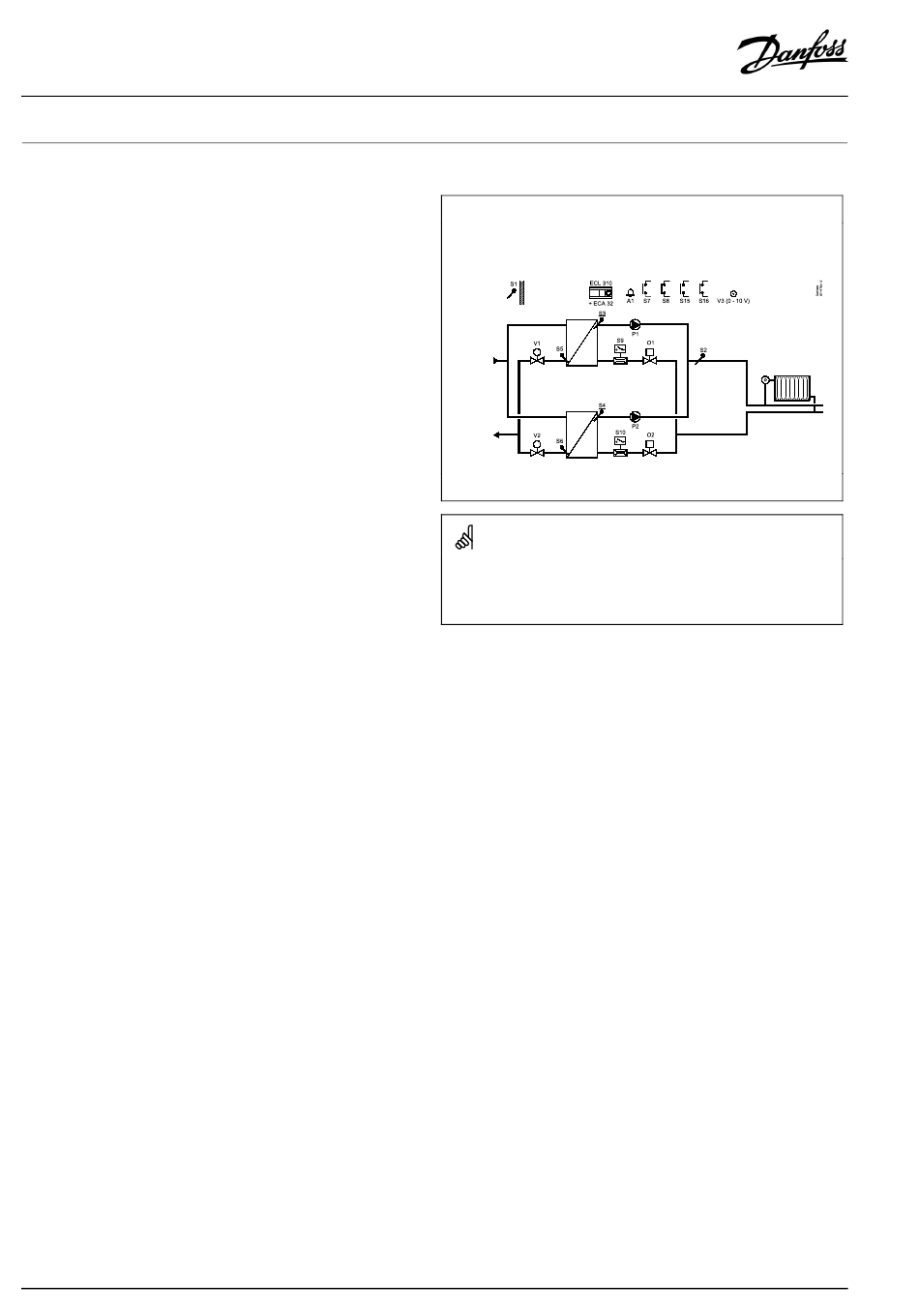

Applikation A362.1, Bsp. a:
2 x MCV mit 0-bis-10-V-Regelung
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310
Regler ECL Comfort 310
ECA 32
Eingebautes Erweiterungsmodul, 0-bis-10-V- und
zusätzliche Eingänge
S1
Außentemperaturfühler
S2
Gemeinsamer Vorlauftemperaturfühler
S3
(Zwingend erforderlich) Vorlauftemperaturfühler,
HEX-1
S4
(Zwingend erforderlich) Vorlauftemperaturfühler,
HEX-2
S5
Rücklauftemperaturfühler, HEX-1
S6
Rücklauftemperaturfühler, HEX-2
S7
Übersteuerungseingang für Einschaltung von
HEX-1
S8
Übersteuerungseingang für Einschaltung von
HEX-2
S9
Durchfluss- oder Endschalter für Öffnung von O1,
HEX-1
S10
Durchfluss- oder Endschalter für Öffnung von O2,
HEX-2
S11
(Nicht abgebildet) Übersteuerung für eingestellte
gewünschte Vorlauftemperatur
S15
Eingang für Alarm, Ereignis oder Ausschaltung,
HEX-1
S16
Eingang für Alarm, Ereignis oder Ausschaltung,
HEX-2
A1
Alarmausgang
P1
Umwälzpumpe, HEX-1
P2
Umwälzpumpe, HEX-2
V1
Motorregelventil, 0-bis-10-V-Regelung, HEX-1
V2
Motorregelventil, 0-bis-10-V-Regelung, HEX-2
V3
Signal für gewünschte Vorlauftemperatur, 0 bis
10 V, für Folgegeräte
AQ259534974284de-000402
