Betriebsanleitung ECL Comfort 310, Applikation A362
Grundlagen für Applikation A362.1, Bsp. d:
Dieses Beispiel funktioniert wie Beispiel a. Die beiden
Motorregelventile für jeden Wärmeübertrager (HEX) sind ein
kleines Ventil, das über 0 bis 10 V geregelt wird (V), und ein
großes Ventil mit 3-Punkt-Regelung (M). Die Kombination
aus kleinerem und größerem Ventil wird eingesetzt, um bei
geringer Last die Ventileigenschaften auszugleichen. Die Signale
der Ventilpositionen S12 und S13 (für die M-Ventile) müssen
angeschlossen sein.
Es eignet sich eine Lösung mit P1/P2 oder einer gemeinsamen P5,
da P5 in einer Oder-Verknüpfung mit P1 und P2 geschaltet ist.
Beschreibung des Kaskadenprozesses:
Bei der Inbetriebnahme öffnet sich das ON/OFF-Ventil O1
und die Umwälzpumpe P1 wird eingeschaltet. Wenn S9 einen
Durchfluss erfasst oder O1 vollständig geöffnet ist, wird das
Motorregelventil V1 (mit 0-bis-10-V-Regelung) schrittweise
geöffnet. In Abhängigkeit eines höheren Wärmebedarfs beginnt
M1, sich zu öffnen, bevor V1 vollständig geöffnet ist. Dadurch
wird ein akzeptabler Übergang vom kleinen zum großen Ventil
sichergestellt.
Wenn die Vorlauftemperatur die gewünschte Vorlauftemperatur
übersteigt, wird das Motorregelventil M1 schrittweise geschlossen.
Wenn die gewünschte Vorlauftemperatur mit HEX-1 nicht erreicht
werden kann (vollständig geöffnete Ventile, Regelung über V1 und
M1), wird zusätzlich HEX-2 eingeschaltet (Startsequenz wie oben
beschrieben).
Dieser Kaskadenprozess (HEX-1 -> HEX-2) kann nach einer
bestimmten Dauer umgekehrt werden (HEX-2 -> HEX-1).
Dann ist HEX-2 der vorrangige und HEX-1 der zweitrangige
Wärmeübertrager.
10 | © Danfoss | 2022.12

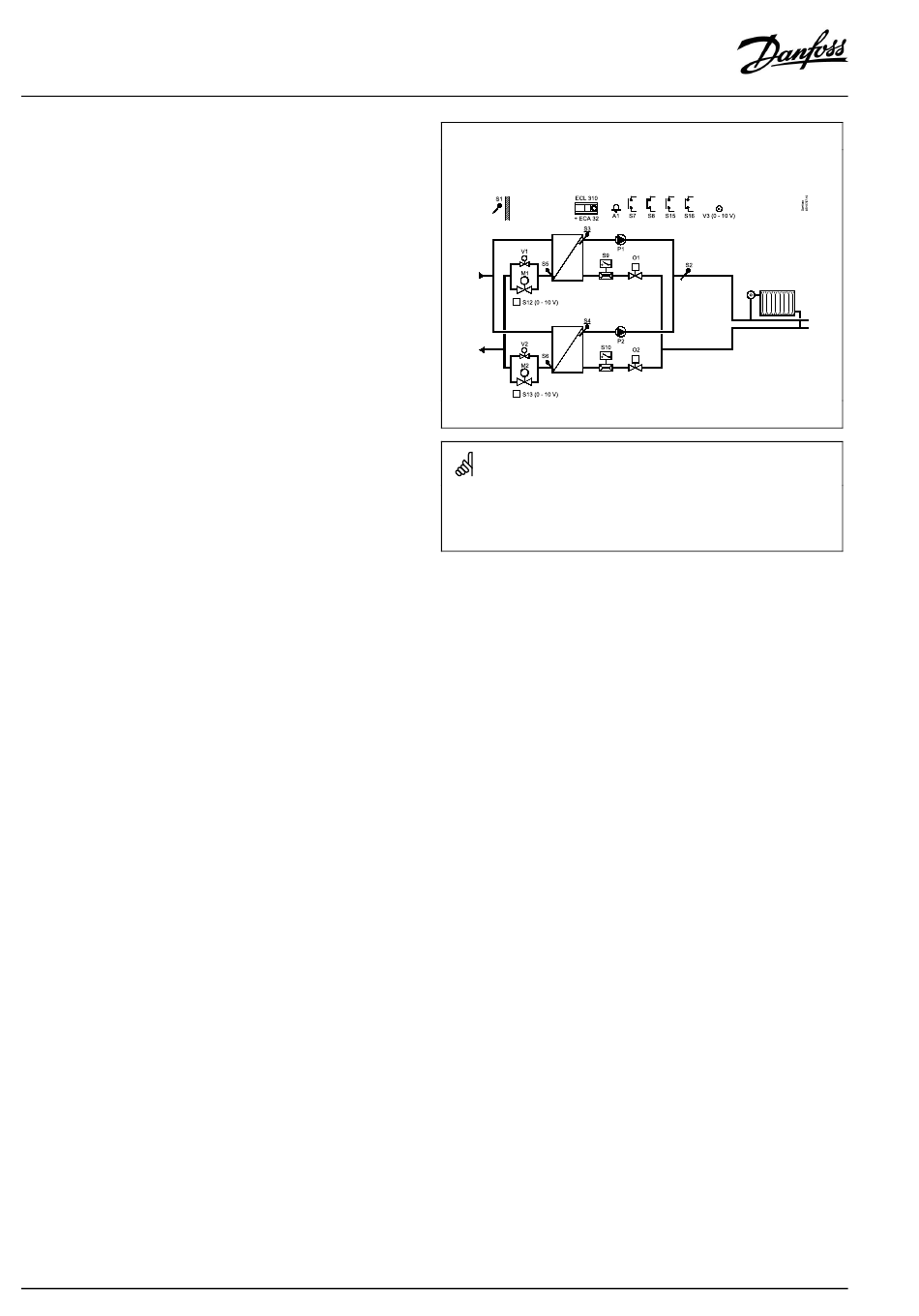

Applikation A362.1, Bsp. d:
2 x MCV mit 0-bis-10-V- bzw. 3-Punkt-Regelung
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310
Regler ECL Comfort 310
ECA 32
Eingebautes Erweiterungsmodul, 0-bis-10-V- und
zusätzliche Eingänge
S1
Außentemperaturfühler
S2
Gemeinsamer Vorlauftemperaturfühler
S3
(Zwingend erforderlich) Vorlauftemperaturfühler,
HEX-1
S4
(Zwingend erforderlich) Vorlauftemperaturfühler,
HEX-2
S5
Rücklauftemperaturfühler, HEX-1
S6
Rücklauftemperaturfühler, HEX-2
S7
Übersteuerungseingang für Einschaltung von HEX-1
S8
Übersteuerungseingang für Einschaltung von HEX-2
S9
Durchfluss- oder Endschalter für Öffnung von O1,
HEX-1
S10
Durchfluss- oder Endschalter für Öffnung von O2,
HEX-2
S11
(Nicht abgebildet) Übersteuerung für eingestellte
gewünschte Vorlauftemperatur
S12
(Zwingend erforderlich) Signal für Position von Ventil
M1 (0–10 V)
S13
(Zwingend erforderlich) Signal für Position von Ventil
M2 (0–10 V)
S15
Eingang für Alarm, Ereignis oder Ausschaltung, HEX-1
S16
Eingang für Alarm, Ereignis oder Ausschaltung, HEX-2
A1
Alarmausgang
M1
Großes Motorregelventil, 3-Punkt-Regelung, HEX-1
M2
Großes Motorregelventil, 3-Punkt-Regelung, HEX-2
P1
Umwälzpumpe, HEX-1
P2
Umwälzpumpe, HEX-2
V1
Kleines Motorregelventil, 3-Punkt-Regelung, HEX-1
V2
Kleines Motorregelventil, 3-Punkt-Regelung, HEX-2
V3
Signal für gewünschte Vorlauftemperatur, 0 bis 10 V,
für Folgegeräte
AQ259534974284de-000402
