Betriebsanleitung ECL Comfort 310, Applikation A362
Grundlagen für Applikation A362.1, Bsp. c:
Dieses Beispiel funktioniert wie Beispiel a. Die Motorregelventile
werden über eine 3-Punkt-Regelung geregelt.
Die Signale der Ventilpositionen S12 und S13 müssen
angeschlossen sein.
Es eignet sich eine Lösung mit P1/P2 oder einer gemeinsamen P5,
da P5 in einer Oder-Verknüpfung mit P1 und P2 geschaltet ist.
Dieser Kaskadenprozess (HEX-1 -> HEX-2) kann nach einer
bestimmten Dauer umgekehrt werden (HEX-2 -> HEX-1).
Dann ist HEX-2 der vorrangige und HEX-1 der zweitrangige
Wärmeübertrager.
AQ259534974284de-000402

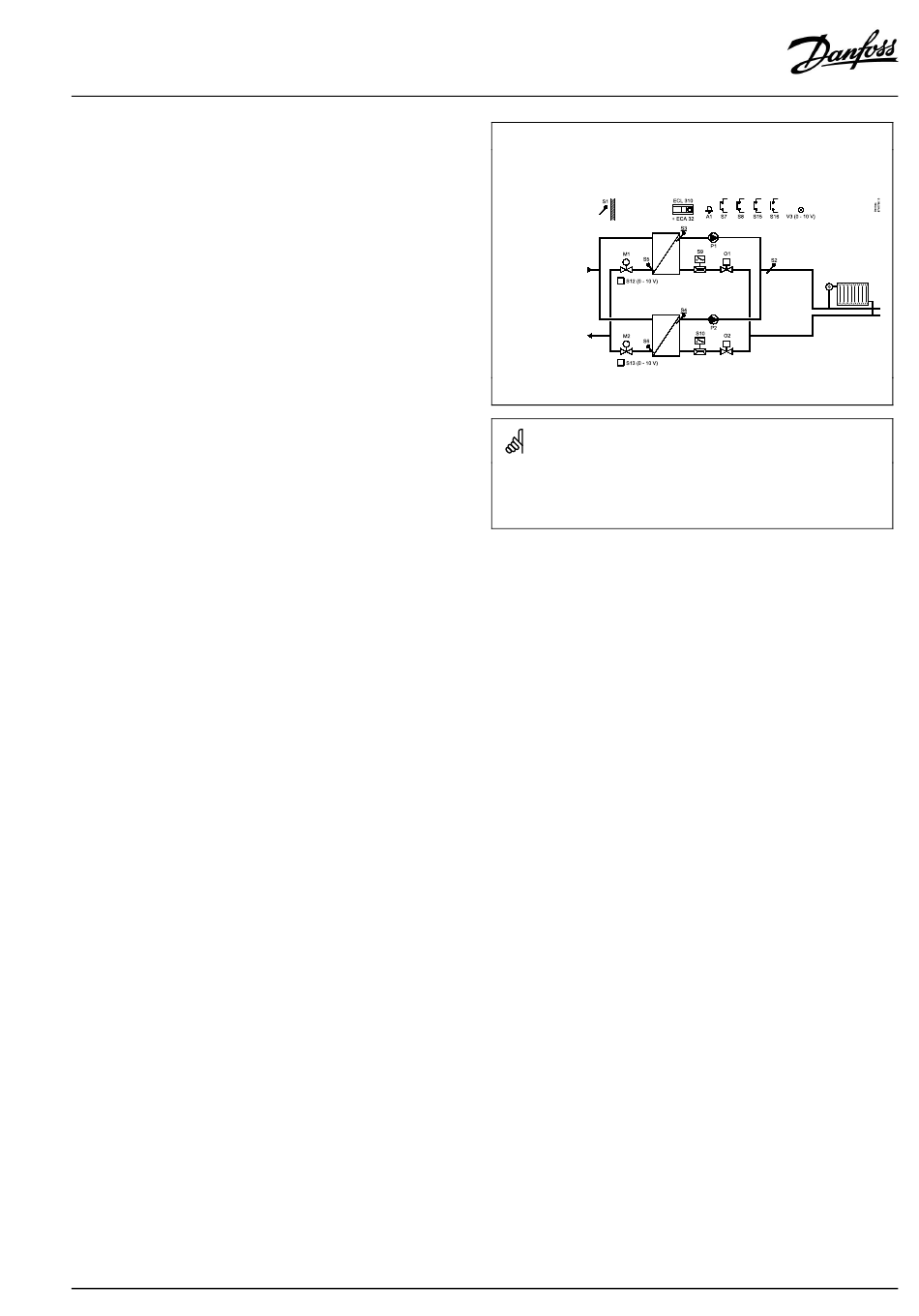

Applikation A362.1, Bsp. c:
2 x MCV mit 3-Punkt-Regelung
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310
Regler ECL Comfort 310
ECA 32
Eingebautes Erweiterungsmodul, 0-bis-10-V- und
zusätzliche Eingänge
S1
Außentemperaturfühler
S2
Gemeinsamer Vorlauftemperaturfühler
S3
(Zwingend erforderlich) Vorlauftemperaturfühler,
HEX-1
S4
(Zwingend erforderlich) Vorlauftemperaturfühler,
HEX-2
S5
Rücklauftemperaturfühler, HEX-1
S6
Rücklauftemperaturfühler, HEX-2
S7
Übersteuerungseingang für Einschaltung von
HEX-1
S8
Übersteuerungseingang für Einschaltung von
HEX-2
S9
Durchfluss- oder Endschalter für Öffnung von O1,
HEX-1
S10
Durchfluss- oder Endschalter für Öffnung von O2,
HEX-2
S11
(Nicht abgebildet) Übersteuerung für eingestellte
gewünschte Vorlauftemperatur
S12
(Zwingend erforderlich) Signal für Position von
Ventil M1 (0–10 V)
S13
(Zwingend erforderlich) Signal für Position von
Ventil M2 (0–10 V)
S15
Eingang für Alarm, Ereignis oder Ausschaltung,
HEX-1
S16
Eingang für Alarm, Ereignis oder Ausschaltung,
HEX-2
A1
Alarmausgang
M1
Motorregelventil, 3-Punkt-Regelung, HEX-1
M2
Motorregelventil, 3-Punkt-Regelung, HEX-2
P1
Umwälzpumpe, HEX-1
P2
Umwälzpumpe, HEX-2
V3
Signal für gewünschte Vorlauftemperatur, 0 bis
10 V, für Folgegeräte
© Danfoss | 2022.12 | 9
