Betriebsanleitung ECL Comfort 310, Applikation A362
Grundlagen für Applikation A362.1, Bsp. b:
Dieses Beispiel funktioniert wie Beispiel a. Die Pumpe P5 ist
die gemeinsame Pumpe für HEX-1 und HEX-2 und in einer
Oder-Verknüpfung mit P1 und P2 geschaltet.
8 | © Danfoss | 2022.12

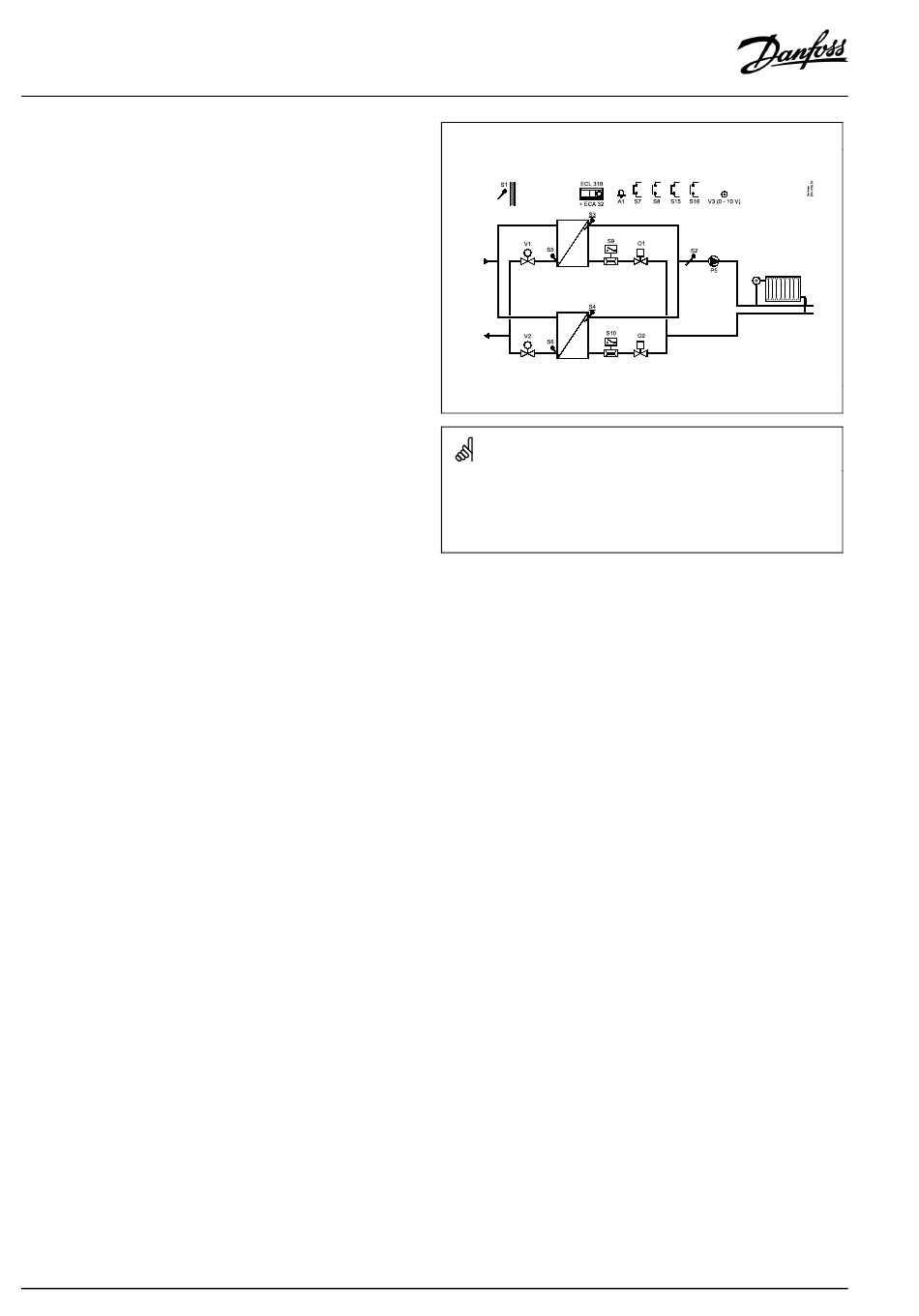

Applikation A362.1, Bsp. b:
2 x MCV mit 0-bis-10-V-Regelung, 1 x gemeinsame Umwälzpumpe
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310
Regler ECL Comfort 310
ECA 32
Eingebautes Erweiterungsmodul, 0-bis-10-V- und
zusätzliche Eingänge
S1
Außentemperaturfühler
S2
Gemeinsamer Vorlauftemperaturfühler
S3
(Zwingend erforderlich) Vorlauftemperaturfühler,
HEX-1
S4
(Zwingend erforderlich) Vorlauftemperaturfühler,
HEX-2
S5
Rücklauftemperaturfühler, HEX-1
S6
Rücklauftemperaturfühler, HEX-2
S7
Übersteuerungseingang für Einschaltung von
HEX-1
S8
Übersteuerungseingang für Einschaltung von
HEX-2
S9
Durchfluss- oder Endschalter für Öffnung von O1,
HEX-1
S10
Durchfluss- oder Endschalter für Öffnung von O2,
HEX-2
S11
(Nicht abgebildet) Übersteuerung für eingestellte
gewünschte Vorlauftemperatur
S15
Eingang für Alarm, Ereignis oder Ausschaltung,
HEX-1
S16
Eingang für Alarm, Ereignis oder Ausschaltung,
HEX-2
A1
Alarmausgang
P5
Umwälzpumpe, gemeinsam
V1
Motorregelventil, 0-bis-10-V-Regelung, HEX-1
V2
Motorregelventil, 0-bis-10-V-Regelung, HEX-2
V3
Signal für gewünschte Vorlauftemperatur, 0 bis
10 V, für Folgegeräte
AQ259534974284de-000402
